商品の詳細:
|
| Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
|---|---|---|---|
| Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
| Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
| Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
| IP Rating: | IP65 | Power Consumption: | 31 W (Typical） |
| Mounting Options: | Panel Mount / VESA 100x100 | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
| Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
| ハイライト: | LVDS 産業用 TFT LCD モジュール,フルHD TFT LCD モジュール,17.3" TFT LCD モジュール |
||
工業グレード 17.3"フルHD 高明るさのTFT液晶モジュール SFTO1730RX-7332AN
SFTO1730RX-7332ANは,厳しい環境でも卓越した可視性と信頼性を提供するために設計された17.3"フルHD (1920x1080) TFT LCD モジュールです.800ニットの明るさでこのディスプレイは 日光照明の直接照射でも 透明性を確保し 屋外や高照明の産業用用途に最適です他の先進的な製造拠点.
産業用用途における主要な特徴
超明るいディスプレイ:800 cd/m2 の明るさは標準的な産業用パネルを上回り,明るい工場,倉庫,または屋外環境で読み取れることを保証します.
広範囲の動作温度:-20°Cから+70°Cまで 完璧に機能します 産業自動化,物流,エネルギー部門の極端な気候に最適です
耐久性のあるデザインIP65 格付けのキャビネットは,塵の侵入や水の噴出から保護し,厳格な振動 (1.5G) と熱ショック試験 (-30 °Cから +80 °C) を通過します.
精密画像:RGB 6 ビット+HiFRC技術によるフルHD解像度は,制御室や診断機器で正確なデータ可視化のために1670万色を提供します.
強力な接続性:2チャネルLVDSインターフェースは,産業IoTや自動化システムにおけるリアルタイムモニタリングのために安定した高速信号伝送を保証します.
エネルギー効率:31Wの典型的な電力消費は,世界のエネルギー基準を満たしながら,運用コストを削減します.
テクニカル仕様
| パラメータ | 価値 |
|---|---|
| スクリーンサイズ | 17.3 縦 (17.25 ") |
| アクティブ エリア | 381.888mm (H) x 214.812mm (V) |
| ピクセルピッチ | 0.1989 mm (トリアードあたり) |
| 表面処理 | ハードコーティング (3H),反光 |
| バックライトタイプ | 調整可能な明るさ付きのLED |
| 入力電圧 | 3.3V (論理/LCDドライブ) |
| バックライト入力電圧 | 12V DC |
| 体重 | 1080g (典型的な) |
| サイズ | 403 mm (H) × 240 mm (V) × 12.5 mm (D) |
産業用環境における応用
工場自動化:PLC,ロボット,組み立てラインの制御のためのHMI (Human-Machine Interface)
屋外 器具: 自動販売機,キオスク,農業用機械の展示台を明るい環境に置く.
医療用機器:正確な色を再現を必要とする診断画像システム.
交通: 日光 に 晒される 電車,バス,工業用 車両 の ダッシュボード.
スマート製造:産業4.0の制御パネルでリアルタイムデータ可視化
なぜSFTO1730RX-7332ANを選んだのか?
グローバルコンプライアンス: RoHS,CE,FCC認証により,EUと北米市場へのシームレスな入口が可能.
カスタマイズ可能なバックライト: エネルギー節約とカスタマイズされた可視性のためにExtVBR-B信号を通じて明るさを調整できます.
長期的信頼性: 5万時間のMTTF (ミニアン・タイム・トゥ・フェイラブル) は,重要なシステムにおける最短のダウンタイムを保証します.
サポートと保証
総合的な技術ドキュメント,ハードウェアのマウントオプション (パネルまたはVESA 100x100),およびドイツ,米国,およびそれ以上の地域向けサポートを提供しています.
バックライトの仕様
| ピンナンバー | シンボル | 記述 |
| 1 | VCC | 電源の電圧+12V |
| 2 | VCC | 電源の電圧+12V |
| 3 | オン/オフ | 出力シグナル |
| 4 | DIM | 暗示信号 |
| 5 | GND | パワーグラウンド |
| 6 | GND | パワーグラウンド |
電気特性
| パラメータ | シンボル | 価値観 | ユニット | ||||
| ミニ | タイプ | マックス | |||||
| 電源入力電圧 | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
| 電源入力電流 | IBL | - | 2.16 | 2.53 | A について | ||
| 電源入力電流 (急流) | 慌てて |
- |
- |
(TBD) | A について | ||
| 電力消費量 | PBL | - | 26 | 35 | W | ||
|
入力電圧 制御システム シグナル |
オン/オフ | について | V オン | 2.5 | - | 5.5 | Vdc |
| 消して | Vをオフに | -0だった3 | 0.0 | 0.5 | Vdc | ||
| 照明を調整する | ExtVBR-B | 30 | - | 100 | % | ||
| 30 | - | 100 | % | ||||
| ExtVBR-B 周波数 | fPWM | 500 |
- |
1500 | Hz | ||
| パルスデューティレベル (PWM) | 高レベル | 2.5 | - | 5.5 | Vdc | ||
| 低レベル | 0.0 | - | 0.5 | Vdc | |||
| 寿命 | 30,000 | 50,000 | 時間 | ||||
インターフェース・ピン定義
| ピン# | シグナル名 | ピン# | シグナル名 |
| 1 | RxOIN0 | 2 | RxOIN0+ |
| 3 | RxOIN1- | 4 | RxOIN1+ |
| 5 | RxOIN2- | 6 | RxOIN2+ |
| 7 | VSS | 8 | RxOCLKIN- |
| 9 | RxOCLKIN+ | 10 | RxOIN3- |
| 11 | RxOIN3+ | 12 | RxEIN0- |
| 13 | RxEIN0+ | 14 | VSS |
| 15 | RxEIN1- | 16 | RxEIN1+ |
| 17 | VSS | 18 | RxEIN2- |
| 19 | RxEIN2+ | 20 | RxECLKIN- |
| 21 | RxECLKIN+ | 22 | RxEIN3- |
| 23 | RxEIN3+ | 24 | VSS |
| 25 | VSS | 26 | VSS |
| 27 | VSS | 28 | VDD |
| 29 | VDD | 30 | VDD |
| ポイント | ユニット | 条件 | ミン | タイプする | マックス |
|
視角 |
[学位] |
横 (右) CR = 10 (左) |
70 70 |
80 80 |
- |
|
垂直 (上) CR = 10 (ダウン) |
50 70 |
60 80 |
- |
||
| 照明の均一性 | [%] | 13 ポイント | 75 | 80 | - |
|
オプティカル応答時間 |
[msec] |
増えている | - | 37 | 50 |
| 落ちる | - | 3 | 10 | ||
| 上がり + 落ちる | - | 40 | 60 | ||
|
色/色素度座標 (CIE 1931) |
赤いx | 0.59 | 0.64 | 0.69 | |
| 赤いy | 0.3 | 0.35 | 0.4 | ||
| 緑色 | 0.27 | 0.32 | 0.37 | ||
| 緑色 | 0.57 | 0.62 | 0.67 | ||
| 青いx | 0.1 | 0.15 | 0.2 | ||
| 青い y | 0 | 0.05 | 0.1 | ||
| 白いx | 0.25 | 0.30 | 0.35 | ||
| ホワイト | 0.26 | 0.31 | 0.36 | ||
|
ホワイト・ルミナンス (LED=100mAでは) |
[cd/m2] | 700 | 800 |
- |
|
| コントラスト比 | 500 | 600 | - | ||
| NTSC | % | 72 |

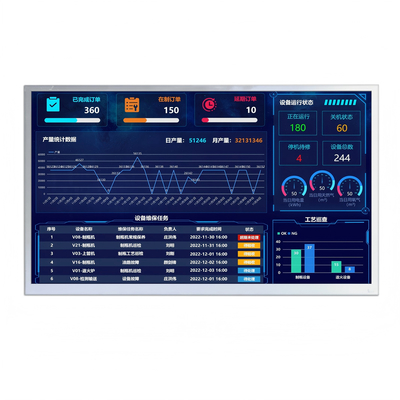

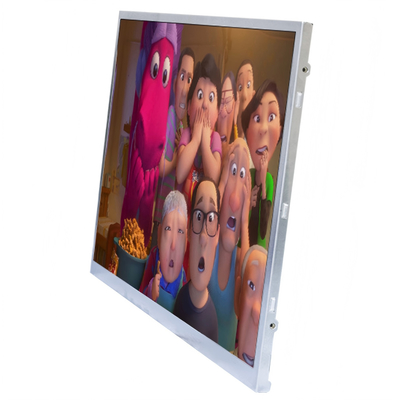

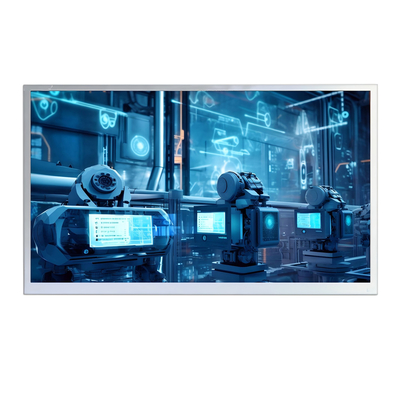

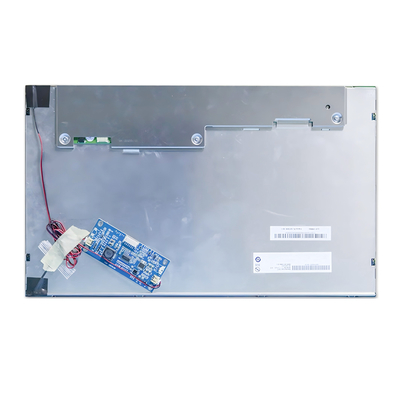

製品画像
