商品の詳細:
|
| 表示タイプ: | 文字のLCD | フォーマット: | 20文字 × 4行 |
|---|---|---|---|
| テクノロジー: | STN 陽性伝送 | 色を表示する: | 黄色/緑 |
| 見る方向: | 6時 | バックライト: | 白いLED (サイドライト) |
| インターフェース: | 8ビットパラレル (HD44780互換) | ドライバーIC: | SPLC780D |
| 論理の電圧: | 3.3V | 動作温度: | -20°C ～ +70°C |
| 寿命: | 40,000 時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 20x4特性LCDの表示,STNの特性LCDの表示モジュール,キャラクタ LCD ディスプレイ モジュール |
||

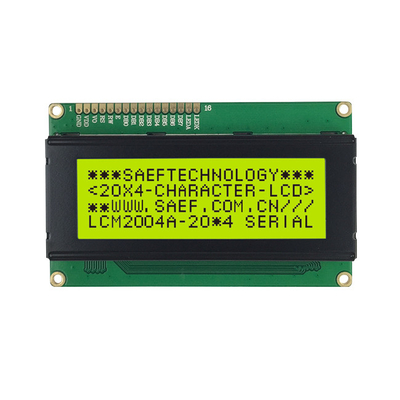

HMI & 制御システム用産業用20×4文字LCDモジュール
Saef Technologyの堅牢なディスプレイは、過酷な環境下でも鮮明な黄/緑色のテキストを表示し、ドイツおよびアメリカの産業オートメーション向けに設計され、3.3V互換性があります。
エンジニア向けの主な利点:
HD44780互換設計
産業グレードの信頼性-20℃コールドスタート機能（-20℃で120時間テスト済み）
ロジックとバックライト用の単一3.3V電源
文字サイズ：4.76×2.96 mm
表示エリア：77×25.2 mm
寸法：98×60×13.2 mm
デューティ/バイアス：1/16デューティ、1/5バイアス
アプリケーション:
工場オートメーション（インダストリー4.0）
CNC工作機械制御 | 医療機器
実験装置 | HVACシステム
小売POS端末 | 組み込みコントローラー
コンプライアンスと保証:
RoHS/REACH準拠 | ISO 9001/14001認証
1年間の保証 | MIL-STD-105E検査基準
機械的寸法
仕様
項目
| シンボル | 単位 |
| 20文字×4行 | LCDタイプ |
| STN、ポジティブ、黄/緑、透過型 | ドライバ条件 |
| LCDモジュール：1/16デューティ、1/5バイアス | 視野方向 |
| 6時方向 | バックライトタイプ |
| サイドホワイト | インターフェース |
| 8ビットMPUインターフェース | ドライバIC |
| SPLC780D | 機械的仕様 |
項目
| シンボル | 単位 | ロジック電源電圧 |
| 98(L) * 60(W) * 最大13.2(T) | mm | 絶対最大定格 |
| 77(L) * 25.2(W) | mm | 絶対最大定格 |
| 0.56(W) × 0.56(H) | mm | 絶対最大定格 |
| 0.6(W) × 0.6(H) | mm | 絶対最大定格 |
| 4.76(W) × 2.96(H) | mm | 絶対最大定格 |
項目
| シンボル | 条件 | 最小 | 標準 | 単位 | ロジック電源電圧 |
| VDD | V | 0.2VDD | VDD + 0.3 | V | 製品画像 |
| VLCD | - | 0.2VDD | VDD-0.3 | V | 製品画像 |
| VIN | - | 0.2VDD | VDD + 0.3 | V | 製品画像 |
| TOP | - | 0.2VDD | 70 | ℃ | 保管湿度 |
| TST | - | 0.2VDD | 80 | ℃ | 保管湿度 |
| HD | Ta | < 40℃20 | 90 | %RH | DC電気的特性 |
項目
| シンボル | 条件 | 最小 | 標準 | 最大 | 単位 | ロジック電源電圧 |
| VDD | V | 0.2VDD | 0.2VDD | - | 0.2VDD | 製品画像 |
| VIH | - | 0.2VDD | - | 0.2VDD | V | 製品画像 |
| VIL | - | 0.2VDD | - | 0.2VDD | V | 製品画像 |
| VOH | - | 0.2VDD | - | 0.2VDD | V | 製品画像 |
| VOL | - | 0.2VDD | - | 0.2VDD | V | 製品画像 |
