商品の詳細:
|
| 表示タイプ: | 20文字 x 4行 STN LCD | 電圧: | 3.0V ±0.2V (低電力消費) |
|---|---|---|---|
| 見る方向: | 6時 | インターフェース: | 8ビット MPU パラレル |
| ドライバーIC: | SPLC780D または同等品 (産業グレード) | バックライト: | 黄色緑色のLED (100 cd/m2 タイプ) |
| 動作温度: | -20°C ～ +70°C | DIMENSION サイズ: | 98(L) x 60(W) x 13.2(T) |
| 視野: | 77(L) * 25.2(W) | コントラスト 調整: | VOピン (Easy Tuning) |
| DUTY/BIAS: | 1/16義務、1/5バイアスの | ESD 保護: | ±8kV 空中 / ±4kV 接触（堅牢） |
| 信頼性: | MIL-STD-105E 試験済み（工業耐久性） | 準拠性: | ROHS,REACH,EU指令 |
| ハイライト: | STN 20x4 文字 LCD モジュール,黄/緑 20x4 LCD モジュール |
||
産業用および組み込みシステム用プロフェッショナルグレードの20×4LCD
SFBM2004HX-A-Yは,自動化,医療機器,および実験室機器の要求の高いアプリケーションのために設計された高信頼性の20×4文字LCDモジュールです.超低電耗で3Vで動作する (0工業用温度帯 (−20°C~+70°C) で卓越したパフォーマンスを発揮します.
主要な 技術 的 利点
ディープダイブの技術仕様
準拠性と長寿
デザイン エンジニア
全データシートでピノート図,タイム波形 (9ページ) およびDDRAMマッピングテーブルをダウンロード.ARM,PIC,AVR MCUと互換性があります.
メカニカル次元
仕様
| ポイント | 標準値 |
| ディスプレイタイプ | 20文字4行 |
| LCDタイプ | STN ((Y-G),POSITIVE,TRANSMISSIVE 送信する |
| 運転者の状態 | LCD モジュール: 1/16 デューティ, 1/5バイアス |
| 見る方向 | 6時 |
| バックライトタイプ | 黄色 緑 |
| インターフェース | 8 ビット MPU インターフェース |
| ドライバーIC | SPLC780D |
絶対最大格付け
| ポイント | シンボル | 条件 | ミン | マックス | ユニット |
| システム電源電圧 | VDD | - | -0だった3 | 5.5 | V |
| LCDドライバの電源電圧 | VLCD | - | 4.0 | 5.0 | V |
| 入力電圧 | VIN | - | -0だった3 | 5.5 | V |
| 動作温度 | トップ | - | -20歳 | 70 | °C |
| 貯蔵温度 | TST | - | -30歳 | 80 | °C |
| 貯蔵湿度 | HD | タ < 40 °C | 20 | 80 | %RH |
直流電気特性
| ポイント | シンボル | 条件 | ミン | タイプする | マックス | ユニット |
| ロジック電源電圧 | VDD | - | 2.8 | 3.0 | 3.5 | V |
| 入力高電圧 | HIV | - | 2.2 | - | 5.0 | V |
| 入力低電圧 | VIL | - | 0 | - | 0.6 | V |
| 出力 高電圧 | VOH | - | 2.4 | - | 5.0 | V |
| 出力 低電圧 | VOL | - | 0 | - | 0.4 | V |
バックライトの特徴
| ポイント | シンボル | 条件 | ミン | タイプする | マックス | ユニット |
| 前向きの電圧 | Vf | If=30mA | 2.9 | 3.0 | 3.1 | V |
| 逆電流 | イー | If=5v | 5 | uA | ||
| 平均的な明るさ | IV について | If=30mA | 100 | cd/m2 | ||
| 統一性 | Δ% | IVMin / IVMax *100% 試料を投与する | 75 | - | - | % |
| 色 | Y-G | |||||

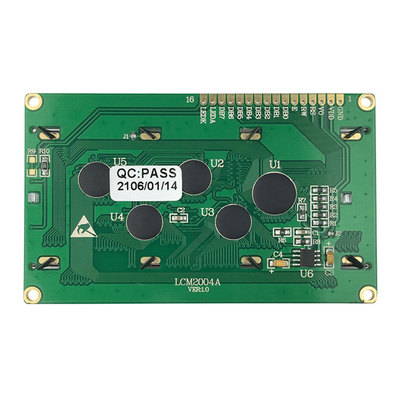

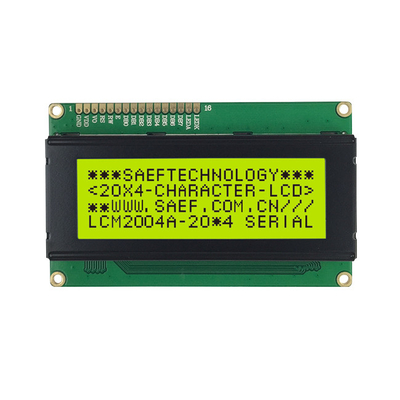

製品画像

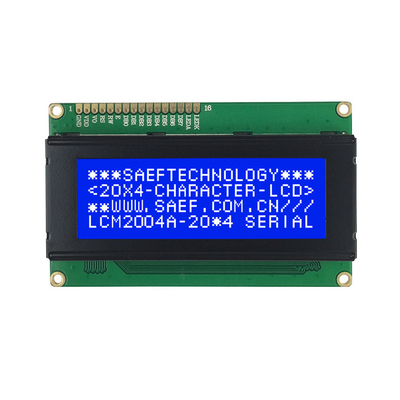

STN 青色モード オプション
