商品の詳細:
|
| 製品: | 4インチTFT液晶タッチスクリーン | タッチスクリーン: | 抵抗性タッチパネル (RTP) |
|---|---|---|---|
| 決議: | 480x800 | 見る方向: | IPSの完全な視野角 |
| ドライバーIC: | ILI9806E | ピン番号: | 51ピン |
| 接続: | プラグ | 表面の光: | 300 cd/m2 (ニット) |
| インターフェース: | RGB | LEDの寿命: | 40千時間 |
| ハイライト: | 4インチTFT LCDモジュール480x800,RGB 4のインチTFT LCDモジュール,IPSのタッチスクリーンの表示モジュール |
||
4インチ TFT LCD モジュール 480x800 IPS RGB インターフェースと RTP タッチ付きのフルビューングル
セーフテックSF-TC397H-8774A-Tは,斜面サイズ3.97インチ (4.0インチ) IPS型TFT液晶ディスプレイで,解像度は480x800ピクセル.
商品の詳細:
1LCDサイズ: 3.97インチ (4.0インチ)
2解像度: 480×800
3視角: 自由視角
4図面の寸法: 57.14*96.85*3mm
5LCDドライバーIC: ILI9806E
6LCDインターフェースタイプ:RGB
7温度:上部は -20°Cから+70°C,下部は -30°Cから+80°C
8タッチパネル:レジスティブタッチスクリーン
製品の特徴:
1. SF-TC397H-8774A-Tは,TFTLCDモジュールで,3.97インチ (※4.0インチ) の対角サイズ,480x800で,レジスティブタッチスクリーン (RTP) を搭載したフルカラーTFTLCDディスプレイです.
2このモジュールはRGBインターフェースをサポートします. SF-TC397H-8774A-Tモデルは,モジュールの寸法が57.14*96.85mm,アクティブエリアサイズは51.84x86.40mmです.
3SF-TC397H-8774A-Tは,モジュール上のILI9806Eコントローラと統合されており,論理供給電圧は2.6Vから3.3Vまでです.
4-20°C~+70°Cの温度で動作し,貯蔵温度は30°C~+80°Cです.
5. SF-TC397H-8774A-TはポートレイトモードLCDモジュールで,400 cd/m2の明るさです.ポートレイトモードとして使用するか,明るさを調整したい場合は,詳細の技術サポートのために私たちと連絡してください.
6SF-TC397H-8774A-T FPCはカスタマイズ可能で,レジスティブタッチスクリーン (RTP) を搭載または使用しないオプションです.
製品 の 利点
1. IPS全視角 ((80/80/80/80). とても良い視角です. 異なる種類のアプリケーションに最適です. 上に置くか,テーブルに置くか,またはハンドヘルドで使用するなどです.
2. 背景色,明るさ,見方角,強度など,優れたディスプレイパフォーマンス
3広範囲の温度 -20°Cから +70°C 工業用
4. 抵抗性タッチスクリーンと無しの柔軟性. 顧客のためにカスタマイズされたCTP (容量タッチパネル) を設計することもサポートできます. FPCもカスタマイズできます.
5低コストでLCD業界でも同類のソリューションです
6簡単に設置し 維持することも簡単です
顧客サービス
1顧客との正式な契約を締結する前に,我々は分析し,顧客のプロジェクト情報に基づいてプロフェッショナルなソリューションを提供して,最適な解決策を出します.
2. 私たちの製品または価格に関連するあなたの問い合わせは,24時間以内に回答されます.
3必要な場合 工場での品質チェックを手伝って下さい
4配達後1年間のLCDディスプレイの保証です.すべての欠陥は保証期間中に返品して交換することができます.
5購入者は,納品前に無料の訓練のために,技術者を私たちの工場に送ることができます.
6顧客にとって価値を創出することに焦点を当てています.必要不可欠な技術的または商業的サポートのために,コンコールミーティング,オンライン技術サービス,または現地での地元の支援を,顧客の異なるニーズを満たすために.
よくある質問
1どうやって注文する?
できるだけ詳細にご要望をお伝えください. 申し出を最初にお送りします. その後ご注文ください.
設計またはさらなる議論のために,より明確で正確なLCDソリューション提案のために,メール / 電話で私たちと連絡するのが良いです. .
2どんな展示を?
TFTカラーLCDディスプレイモジュール,単色LCDモジュール,OLEDLCDモジュール,デジタルフレーム付きLCDモジュール,Androidタブレットなどです.産業用および商業用.
標準的なソリューションや デザインのカスタマイズされたソリューションもサポートしています
顧客に一端的なソリューションを提供するために 製品やデザインを用意しています
3保証はどうだ?
私たちは1年間の保証を持っています.すべての欠陥は返品して交換することができます.
4配送の条件は?
EXW,FOB,FCAなどを受け入れます.あなたにとって最も便利または費用対効果の高いものを選ぶことができます.
| 製品: | 4インチのTFT液晶タッチスクリーン | タッチスクリーン: | 抵抗性タッチパネル (RTP) |
|---|---|---|---|
| 決議: | 480×800 | 見る方向: | IPS 全視角 |
| ドライバーIC: | ILI9806E | ピン番号: | 51ピン |
| 接続: | プラグ | 表面照明: | 300 Cd/m2 (ニット) |
| インターフェース: | RGB | LEDの寿命: | 401000 時間 |
3.97インチ4インチTFTタッチLCDスクリーン図面
ピン定義
| 違う | PIN名 | I/O | 記述 |
| 1 | LEDK | オー | LED カソード |
| 2 | LEDA | オー | LEDアノード |
| 3 | YU | 私は | タッチパネル入力信号 |
| 4 | XL | 私は | タッチパネル入力信号 |
| 5 | YD | 私は | タッチパネル入力信号 |
| 6 | XR | 私は | タッチパネル入力信号 |
| 7 | GND | 私は | 地面 |
| 8 | VCI | 私は | 電源 2.8V ストレージ |
| 9 | NC | - | セットオープン |
| 10 | IOVCC | 私は | 電源 1.8V 電圧 |
| 11 | TE | 私は | 破裂効果出力 |
| 12 | SDO | - | SPI インターフェイス 入力/出力ピン |
| 13 | SDI | 私は | SPI インターフェイス 入力/出力ピン |
| 14 | WR/SCL | - | SPI 時計信号 |
| 15 | CSX | 私は | チップ選択信号の入力ピン |
| 16 | RESX | 私は | LCM リセット入力信号 |
| 17〜40歳 | DB23-DB0 | I/O | データの表示 I/O |
| 41 | ENABLE 可能な | 私は | RGB I/F モード 1 のデータ有効信号 |
| 42 | DOTCLK | 私は | 各日付をサンプリングするクロック信号 |
| 43 | HSYNC | 私は | 水平の同期信号 |
| 44 | VSYNC | 私は | 垂直同期信号 |
| 45 | LEDPWM | 私は | このピンが外部LEDドライバに接続されます |
| 46 | LWDON | 私は | 外部LEDバックライト制御をオン/オフにします. |
| 47 | RS | 私は | 登録 選択 信号 |
| 48 | RD | 私は | ストロブ信号入力ピンを読み |
| 49 | IM0 | 私は | インターフェースモードを選択 |
| 50 | IM1 | 私は | インターフェースモードを選択 |
| 51 | GND | 私は | 地面 |

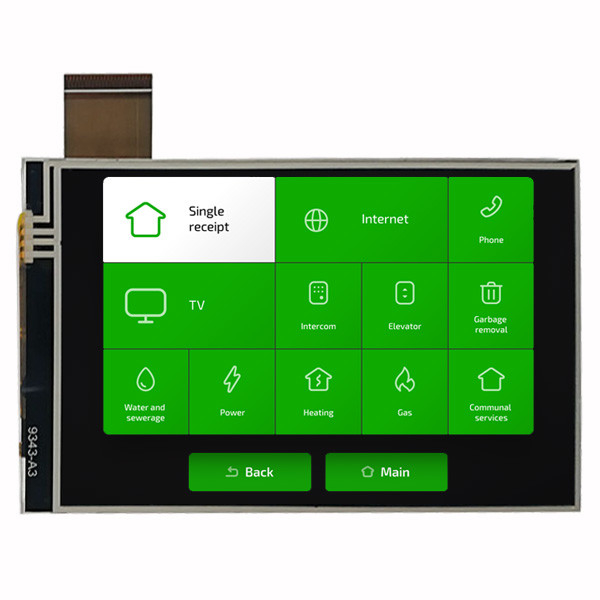

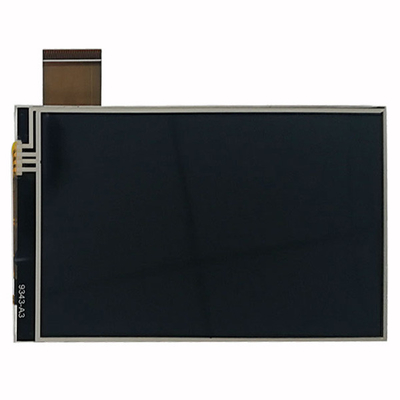

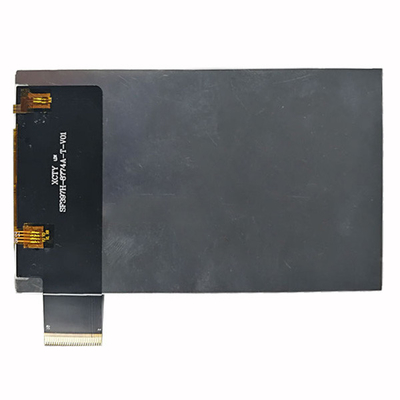

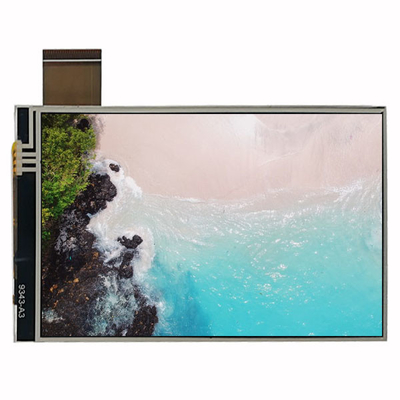

3.97インチ4インチTFTタッチ Lcdスクリーン リアルなプロダクトデモンストレーション
