商品の詳細:
|
| 製品: | 4.3インチ IPS TFT LCD | 決議: | 480x800ピクセル |
|---|---|---|---|
| 見る方向: | すべての視角 (IPS) | タッチスクリーン: | 抵抗性タッチスクリーン (オプション) |
| インターフェース: | MIPIインターフェース (カスタマイズ可能) | ピン番号: | 45ピン (カスタマイズ可能) |
| 接続: | プラグ (カスタマイズ可能) | 表面の光: | 200 cd/m2 (カスタマイズ可能) |
| オペレーティングテンパー: | -20°Cから+70°C | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | Mipi 4.3のインチTFT LCDの表示,4.3インチTFT LCDの表示45Pins,4.3インチTFTの表示480x800 |
||
4.3インチ 480x800 IPS TFTディスプレイ画面 HX8369-A01 ミピインターフェイス 45ピン
4.3インチ MIPI TFTスクリーン 480x800 IPS LCDディスプレイ 製品説明
SAEF TECHNOLOGY SF-TC430S-8671A-Tは,480x800解像度 (480横×800垂直ピクセル配列) の4.3インチフルTFT-LCDディスプレイである.ドライブLCDパネルの電源電圧 (VCC) は2.6Vから3V.3V,典型的な電圧は2.8Vで,MIPIインターフェースをサポートします.組み込みシステム,自動化,GPS,医療機器,工業機器,高品質で色彩のある画像のTFT表示を必要とするセキュリティ機器.
SF-TC430S-8671A-Tは,より明るいバックライトを必要とするアプリケーションのために,明るさ200CD/m2 (典型的な値) のIPS-LCDタイプTFTです.表面の明るさは1000 cd/m2に調整できる.
SF-TC430S-8671A-Tは -20°Cから +70°Cの温度で動作し,貯蔵温度は -30°Cから +80°Cの範囲で動作する.
| 製品: | 4.3インチ IPS TFT LCD | 決議: | 480×800 ピクセル |
|---|---|---|---|
| 見る方向: | すべての視角 (IPS) | タッチスクリーン: | 抵抗性タッチスクリーン (オプション) |
| インターフェース: | MIPI インターフェース (カスタマイズ可能) | ピン番号: | 45ピン (カスタマイズ可能) |
| 接続: | プラグ (カスタマイズ可能) | 表面照明: | 200 Cd/m2 (カスタマイズ可能) |
| 動作温度: | -20°C から +70°C | 準拠性 | REACHとRoHSに準拠している |
4.3インチ MIPI TFT スクリーン480×800IPS LCD ディスプレイ 製品図
| 違う | PIN名 | I/O | 記述 |
| 1 | GND | 私は | 地面 |
| 2 | CN | I/O | DSI-CLK 時計信号 |
| 3 | CP | I/O | DSI-CLK+クロック信号 |
| 4 | GND | 私は | 地面 |
| 5 | D0N | I/O | DSI-D0 時計信号 |
| 6 | D0P | I/O | DSI-D0+クロック信号 |
| 7 | GND | 私は | 地面 |
| 8 | D1P | I/O | DSI-D1+クロック信号 |
| 9 | D1N | I/O | DSI-D1 時計信号 |
| 10 | GND | 私は | 地面 |
| 11 | リセット | 私は | LCM リセット入力信号 |
| 12 | TE | 私は | 破裂効果出力 |
| 13 | VCI | 私は | 電源 2.8V |
| 14 | IOVCC | 私は | 電源 1.8V-2.8V |
| 15 | GND | 私は | 地面 |
| 16 | A について | オー | LED+ |
| 17 | K | オー | LED |
| 18 | GND | 私は | 地面 |
| 19 | YU | 私は | タッチパネルのピン |
| 20 | XL | 私は | タッチパネルのピン |
| 21 | YD | 私は | タッチパネルのピン |
| 22 | XR | 私は | タッチパネルのピン |
| 23 | GND | 私は | 地面 |
| 24-51 年 | NC | 私は | ほら |
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | ほら |
| 供給電流 | IDD | ほら | ほら | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | ほら | VDD | V | ほら |
| VIL | 0 | ほら | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | ほら | 1.0 | mA | VIN=VDDまたはVSS |
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
条件 |
注記 |
| 供給電圧 | Vf | ほら | 25.6 | ほら | V | If=20 mA | ほら |
| 供給電流 | もし | ほら | 20 | ほら | mA | ほら | ほら |
| 逆電圧 | ロープ | ほら | ほら | 5 | V | ほら | |
| 電力消耗 | Pd | ほら | ほら | ほら | mW | ほら | |
| LCM の 照明 濃度 |
ほら |
ほら | 200 | ほら | Cd/m2 | If=20mA | ほら |
| LCMの均一性 | ほら | 80 | ほら | ほら | % | If=20 mA | ほら |
| LEDの寿命 | HR | 50000 | ほら | ほら | 時数 | ほら | ほら |
| バックライトの色 | ホワイト | ||||||

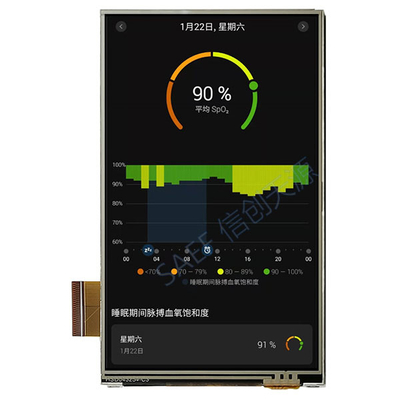

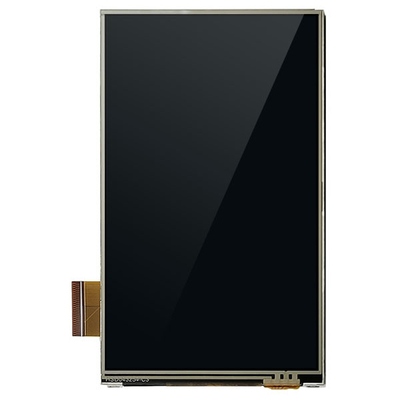

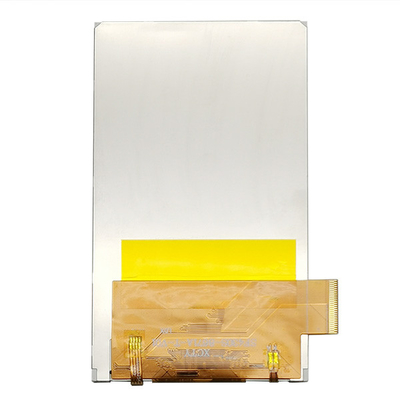

4.3インチ MIPI TFT スクリーン480×800IPS LCD ディスプレイ 本物の製品画像
工場 施設 と 証明書
TFT液晶ディスプレイモジュールメーカー - 300以上のTFT標準品がオンライン
SAEF Technologyは,中国を拠点とするTFT液晶ディスプレイのグローバルリーディングメーカーである.SAEFは,0.96インチから1インチまでのサイズで小型から中規模のTFTディスプレイモジュールの幅広い製品を提供しています.22インチ丸丸さ1.28インチ1.44 ′′ 1.54 ′′ 1772",2.1"丸,2.2"2.3",2.4",2.6",2.8",3",3.1",3.2",3.4"3.5",3.6",3.7",4",4.3",4.6",5",5.5",5.6",5.7",6.5",7",8",9",10.1",10.2",10.4",11.6",12.1",12.3",13.3",14",15インチ, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27", 28" TFT (アクティブエリアの斜面サイズ) など.このウェブサイトには300以上の TFT 標準モデルがリストされています.さらに顧客の要求を満たすために標準項目から抽出することが可能である.
SAEF TFT ディスプレイは,標準的な TFT-LCD モジュール,IPS TFT,高明るさ TFT LCD (日光で読み取れるディスプレイ),コントローラボード付き TFT パネルを含む産業規格で認定されています.バールタイプ TFT広温FTLCD.これらのディスプレイには景観または肖像画モードが含まれます.SAEF TFT LCD ディスプレイは,さまざまな解像度とタッチスクリーンで,レジスティブと投射容量 (PCAPタッチスクリーン) テクノロジーのオプションで利用できます.TFTディスプレイモジュールの多くは,MCU,RGB,TTL,LVDSおよびMIPI DSIを含む1つ以上のインターフェースが利用可能である.SAEF TFT モジュールは,産業制御を含む多くのアプリケーションに最適ですコーヒーマシン 医療機器 POSシステム 自動化 GPSナビゲーター ホワイトグッズ エネルギー制御 通信 医療機器など
検索キーワード:tft4.3",4.3"tft lcd,4.3"tft lcd,4.3インチtft lcd,tft lcd434.3インチTFTディスプレイ,4.3インチTFTディスプレイ,4.3インチTFTディスプレイ,4.3インチTFTディスプレイ,4.3インチTFTディスプレイ,4.3インチTFTLCDディスプレイ,4.3インチTFTスクリーン,4.3インチTFTスクリーン,4.3インチTFTスクリーン,4.3インチTFTスクリーン,4.3インチTFTスクリーン,4.3インチTFT LCDスクリーン, 480x800 IPS TFT, 4.3インチIPS, 4.3インチ800x480, 4.3インチMIPI LCD
