1.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン

1.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン
1.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン 1.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン 1.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン 1.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン

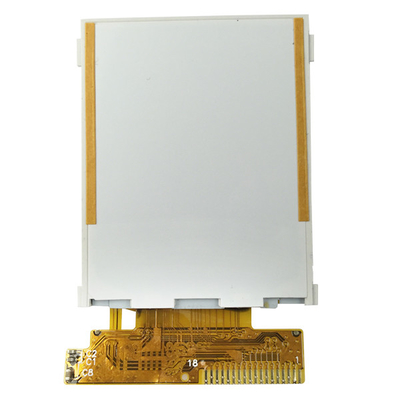

大画像 :  1.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン

商品の詳細:
起源の場所: シンセン/中国
ブランド名: SAEF
証明: ISO9001 / ISO14000
モデル番号: SF-TC177L-9273A-T
お支払配送条件:
最小注文数量: 3 PC
価格: USD1 reference price
パッケージの詳細: 標準的な輸出のパッケージ
受渡し時間: 1~5週間
支払条件: L/C,T/T,ウェスタンユニオン,Paypal
供給の能力: 1ヶ月あたりの3000K PC

1.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン

説明
製品: 1.77インチ TFT SPI フロントスクリーン 決議: 128×160ピクセル
ドライバーIC: ILI9163C タッチスクリーン: レジスティブタッチ (PCAPオプション)
保護ガラス次元: カスタマイズ可能 見る方向: 12時
インターフェース: SPI (カスタマイズ可能) 接続: 溶接型 (カスタマイズ可能)
ピン番号: 18ピン (カスタマイズ可能) 表面の光: 200 cd/m2 (ニット)
ディム・スクリーン: 34×42.9×3.55mm オペレーティングテンパー: -20°Cから+70°C
LEDの寿命: 40千時間 準拠性: REACHとRoHSに準拠している
ハイライト:

1.77の」LCDのタッチ画面の表示

,

128x160 LCDのタッチ画面

,

TN医学LCDの表示



1.77インチLCDタッチスクリーン 128x160 TNパネル スマートデバイス製品紹介

SAEF TECHNOLOGY SF-TC177L-9273A-T LCDタッチスクリーンは1.77インチのフルTFT-LCDディスプレイで,解像度は128x160 (横軸×垂直ピクセル配列128).このTFTLCDモデルはSPIインターフェースをサポートする.;駆動液晶パネルの電源電圧 (VCC) は2.6Vから3.3Vで,典型的な値は2.8Vです.組み込みシステム,自動化,GPS,医療機器,産業機器で使用できます.高品質で色彩のある画像のTFT表示を必要とするセキュリティ機器SF-TC177L-9273A-T 抵抗性タッチスクリーンのTFTは,明るさ200cd/m2 (典型的な値) で, -20°Cから+70°Cの温度で動作し,貯蔵温度は-30°Cから+80°Cの範囲にあります.

特徴
この1.77インチのTFTLCDは TNタイプで 視聴方向は12時です
この1.77インチのTFTディスプレイは,SPIインターフェースに設計されており,MCUとRGBインターフェイスにもカスタマイズできます.
この1.77インチのレジスティブタッチスクリーン (TFT) は,QQVGA解像度,128x160点,ポートレイト/垂直型ディスプレイです.
この1.77インチのTFT画面は,ST7735と競合するILI9163Cで制御されています.
この1.77インチLCDタッチスクリーンは, -20°Cから+70°Cで動作することができます

製品: 1.77インチ レジスティブ液晶タッチスクリーン
決議: 128×160 ピクセル
インターフェース: SPI (カスタマイズできる)
ドライバーIC: ILI9163C
蓋のガラスの寸法: カスタマイズ可能
ピン番号: 18ピン (カスタマイズ可能)
概要 ディム: 34×42.9×3.55 ミリメートル
LEDの寿命: 401000 時間
タッチスクリーン: 抵抗感触 (PCAPオプション)
見る方向: 12時
接続: 溶接タイプ (カスタマイズ可能)
表面照明: 200 Cd/m2 (ニット)
動作温度: -20°C から +70°C
準拠性 REACHとRoHSに準拠している


1.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス用 製品図面


1.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン 0
1.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン 11.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン 2

PIN 記述



違う PIN名 I/O 記述
1 GND 私は 地面
2 LED オー LED カソード
3 LED+ オー LEDアノード
4 GND 私は 地面
5 リセット 私は LCM リセット入力信号
6 A0 私は 登録 選択 信号
7 SDA 私は データ入力信号を表示する
8 SCK 私は 時計入力信号を表示する
9 VDDA 私は 電源 2.8V ストレージ
10 VDDIO 私は 電源 2.8V/1.8V 電圧
11 CS 私は チップ選択信号の入力ピン
12 GND 私は 地面
13 YD 私は タッチパネル入力信号
14 XL 私は タッチパネル入力信号
15 YU 私は タッチパネル入力信号
16 XR 私は タッチパネル入力信号
17 GND 私は 地面
18 GND 私は 地面


最大絶対限度



ポイント シンボル 価値 ユニット
ロジック用電源電圧 VDD 1.6~33 V
入力電圧 ワイン VDD+03 V
動作温度 トップ -20から70 °C
保存温度 Tstg -30から80 °C



DC特性 (VDD=2.8V,Ta=25°C)



ポイント シンボル ミニ タイプ マックス ユニット 試験条件
稼働電圧 VDD 2.6 2.8 3.3 V -
供給電流 IDD - - 5 mA VDD=2.8V,Ta=25°C
入力電圧 HIV 0.8VDD - VDD V -
VIL 0 - 0.2VDD V
入力流出電流 IIL について - 1つ0 - 1.0 mA VIN=VDDまたはVSS


バックライト 電気光学特性



ポイント シンボル ミニ タイプ マックス ユニット

テスト

条件

注記
供給電圧 Vf 3.0 3.2 3.4 V If=30 mA -
供給電流 もし - 30 - mA - -
逆電圧 ロープ - - 5 V -
電力消耗 Pd - 288 - mW -
LCM の 照明 濃度



-

- 200 - Cd/m2 If=30mA -
LCMの均一性 - 80 - - % If=30 mA -
バックライトの色 ホワイト

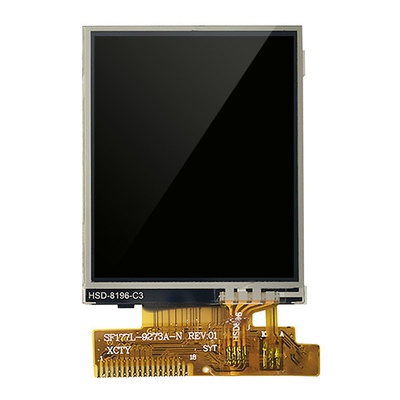

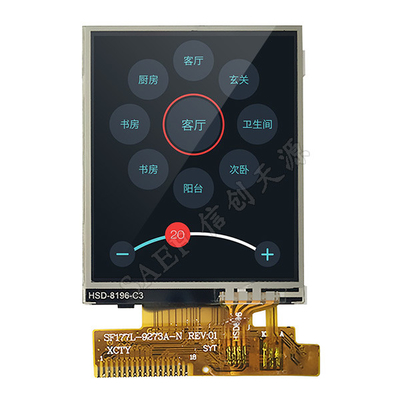

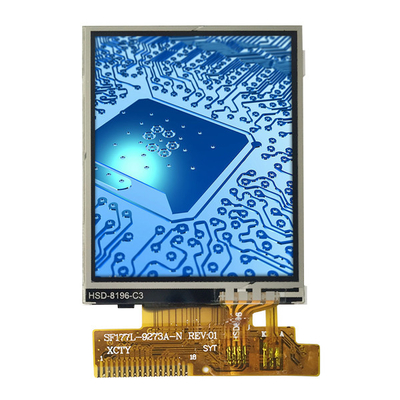

1.77インチLCDタッチスクリーン 128x160 TNパネル スマートデバイス用 製品画像
1.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン 31.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン 4
1.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン 5
工場 施設 と 証明書
1.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン 61.77インチ LCDタッチスクリーン 128x160 TN パネル スマートデバイス フロントスクリーン 7

TFT液晶ディスプレイモジュールメーカー - 300以上のTFT標準品がオンライン

SAEF Technologyは,中国を拠点とするTFT液晶ディスプレイのグローバルリーディングメーカーである.SAEFは,0.96インチから1インチまでのサイズで小型から中規模のTFTディスプレイモジュールの幅広い製品を提供しています.22インチ丸丸さ1.28インチ1.44 ′′ 1.54 ′′ 1772",2.1"丸,2.2"2.3",2.4",2.6",2.8",3",3.1",3.2",3.4"3.5",3.6",3.7",4",4.3",4.6",5",5.5",5.6",5.7",6.5",7",8",9",10.1",10.2",10.4",11.6",12.1",12.3",13.3",14",15インチ, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27", 28" TFT (アクティブエリアの斜面サイズ) など.このウェブサイトには300以上の TFT 標準モデルがリストされています.さらに顧客の要求を満たすために標準項目から抽出することが可能である.

SAEF TFT ディスプレイは,標準的な TFT-LCD モジュール,IPS TFT,高明るさ TFT LCD (日光で読み取れるディスプレイ),コントローラボード付き TFT パネルを含む産業規格で認定されています.バールタイプ TFT広温FTLCD.これらのディスプレイには景観または肖像画モードが含まれます.SAEF TFT LCD ディスプレイは,さまざまな解像度とタッチスクリーンで,レジスティブと投射容量 (PCAPタッチスクリーン) テクノロジーのオプションで利用できます.TFTディスプレイモジュールの多くは,MCU,RGB,TTL,LVDSおよびMIPI DSIを含む1つ以上のインターフェースが利用可能である.SAEF TFT モジュールは,産業制御を含む多くのアプリケーションに最適ですコーヒーマシン 医療機器 POSシステム 自動化 GPSナビゲーター ホワイトグッズ エネルギー制御 通信 医療機器など
