商品の詳細:
|
| 製品: | 4インチ IPS TFT LCD | 決議: | 540×1080 ピクセル |
|---|---|---|---|
| 見る方向: | IPS すべての視角 | タッチスクリーン: | 無,抵抗性,PCAP 選択可能 |
| カバー レンズ: | カスタマイズできる | 表面の光: | 350 cd/m2 (カスタマイズ可能) |
| インターフェース: | MIPI (カスタマイズ可能) | ピン番号: | 30ピン |
| 接続: | コネクタタイプ (カスタマイズ可能) | ドライバーIC: | ST7703 |
| オペレーティングテンパー: | -20°Cから+70°C | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 30のPin LCDのタッチ画面,4インチLCDのタッチ画面,MIPI 4のインチTFTの表示 |
||
高PPI 4インチ TFT, 4インチ MIPI TFT LCD 540*1080 ドット 製品紹介
SAEF TECHNOLOGY SF-TO400AS-8986A-Nは,4インチフルTFT-LCDディスプレイで,540 (RGB) X 1080ドット (540横×1080垂直ピクセルアレイ) を搭載している.運転LCDパネルの電源電圧 (VCC) は,2から.4Vから3.3V,典型的な電圧は2.8V.およびMIPIインターフェースをサポートします.組み込みシステム,自動化,GPS,医療機器,産業機器,スマートホーム,高品質で色彩のある画像のTFT表示を必要とするセキュリティ機器.
SF-TO400AS-8986A-Nは,IPS-LCDタイプ (IPSはIn-plane Switchingを意味する) TFTで,明るさは350 cd/m2 (典型的な値) である.明るさは1000ニットに達するまでにカスタマイズすることができます.詳細については,私たちの販売と連絡してください.-20°C~+70°Cの温度で動作し,貯蔵温度は30°C~+80°Cです.
| 製品: | 4インチ IPS TFT LCD | 決議: | 540×1080 ピクセル |
|---|---|---|---|
| 見る方向: | IPS すべての視角 | タッチスクリーン: | 抵抗性とPCAPなし オプション |
| カバーレンズ: | パーソナライズできる | 表面照明: | 350 Cd/m2 (カスタマイズ可能) |
| インターフェース: | MIPI (カスタマイズ可能) | ピン番号: | 30ピン |
| 接続: | コネクタタイプ (カスタマイズ可能) | ドライバーIC: | ST7703 |
| 動作温度: | -20°C から +70°C | 準拠性 | REACHとRoHSに準拠している |
高PPI TFT 4インチ 4インチ MIPI TFT LCD 540*1080 ドット 製品図
| はい | シンボル | 機能 |
| 1 | RST_LCM | この信号はデバイスをリセットし,チップを正しく初期化するために適用する必要があります. 信号は低アクティブです. |
| 2 | TE_LCM | 撕裂効果信号は,MCUをメモリ書き込みフレームに同期するために使用されます. |
| 3 | GND | パワーグラウンド |
| 4 | TDP0 | MIPIデータレーン |
| 5 | TDN0 | MIPIデータレーン |
| 6 | GND | パワーグラウンド |
| 7 | TDP1 | MIPIデータレーン |
| 8 | TDN1 | MIPIデータレーン |
| 9 | GND | パワーグラウンド |
| 10 | TDP2 | MIPIデータレーン |
| 11 | TDN2 | MIPIデータレーン |
| 12 | GND | パワーグラウンド |
| 13 | TDP3 | MIPIデータレーン |
| 14 | TDN3 | MIPIデータレーン |
| 15 | GND | パワーグラウンド |
| 16 | TCP | MIPI Clk について |
| 17 | TCN | MIPI Clk について |
| 18 | GND | パワーグラウンド |
| 19 | IOVCC1.8V | I/Oシステムへの電源 IOVCC=1.65V~3.3V |
| 20 | LEDA | LEDアノード |
| 21 | LEDK | LED カソード |
| 22 | ID1 | ID |
| 23 | NC | NC |
| 24 | VDD2V8 | アナログ用電源,VDD=2.5V~3.3V |
| 25 | NC | NC |
| 26 | SDA_CTP | タッチパネルのI2Cデータ信号;使用していない場合は,このピンを開いてください. |
| 27 | SCL_CTP | 触覚パネルのI2Cクロック信号;使用していない場合は,このピンを開いてください. |
| 28 | EINT_CTP | タッチパネルのメインプロセッサへの信号を中断します.使用していない場合は,このピンを開きます. |
| 29 | RST_CTP | タッチパネルのシステムリセット;使用していない場合は,このピンを開いてください. |
| 30 | VDD2.8_CTP | アナログ用電源 VDD=2.4V~3.3V |
| ポイント | シンボル | ミン | マックス | ユニット | |
| 供給電圧 | 電源 | VDD | -0だった3 | +4だった6 | V |
| アナログ | ほら | ほら | ほら | V | |
| IO | IOVDD | -0だった3 | +4だった6 | V | |
| 入力電圧 | バイ | -0だった3 | IOVDD+03 | V | |
| 保存温度 | Tstg | -30歳 | +70 | oC | |
| 動作温度 | トップ | -20歳 | +60 | oC | |
| 貯蔵湿度 | Hstg | 10 | 注記 1 | %RH | |
| 動作湿度 | 飛び降りろ | 10 | 注記 1 | %RH | |
| ポイント | シンボル | ミン | タイプする | マックス | ユニット | |
| 供給電圧 | 電源 | VDD | 2.4 | 2.8 | 3.3 | V |
| アナログ | VCI | 2.4 | 2.8 | 3.3 | V | |
| IO | IOVDD | 1.65 | 1.8/28 | 3.3 | V | |
| ロジック 低入力電圧 | VIL | -0.3IOVDD | ほら | 0.3IOVDD | V | |
| ロジック 高入力電圧 | HIV | 0.7IOVDD | ほら | IOVDD | V | |
| 論理 低出力電圧 | VOL | ほら | ほら | 0.2IOVDD | V | |
| 論理 高出力電圧 | VOH | 0.8IOVDD | ほら | ほら | V | |
| 現在の消費量 | 通常表示 | イヴディ | ほら | 50 | ほら | mA |
| 待機モード | イヴディ | ほら | 30 | ほら | uA | |
| フレーム周波数 | fFR | ほら | 60 | ほら | Hz | |

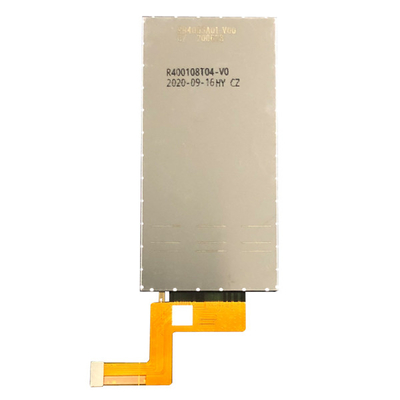

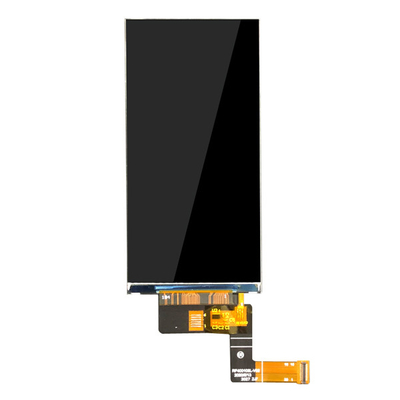

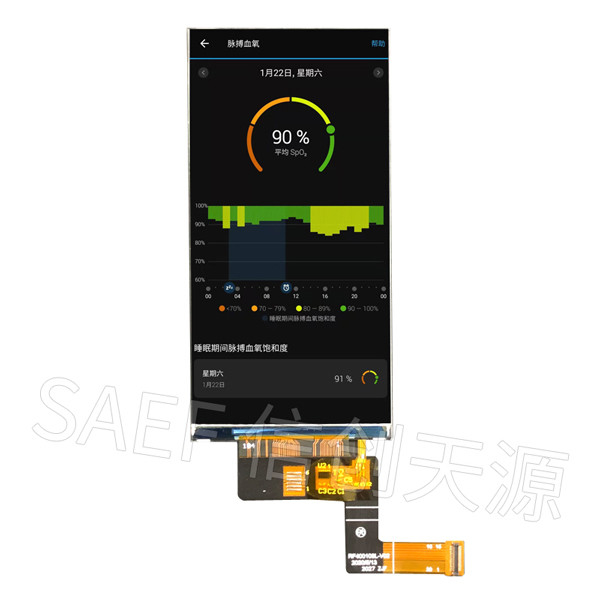

高PPI TFT 4",4インチ MIPI TFT LCD 540*1080 ドット 製品画像
