商品の詳細:
|
| キーワード: | Raspberry PI ディスプレイ用 HDMI 7 インチ | 解像度: | 1024x600 |
|---|---|---|---|
| CTP インターフェイス: | USB | 表面輝度: | 500cd/m2～1000cd/m2 |
| タッチスクリーン: | CTP（静電容量式タッチスクリーン） | ピン: | 19 |
| 視線方向: | IPS 全視野角(80/80/80/80) | LEDの寿命: | 40,000時間 |
| 動作温度: | –20℃～+70℃ | コンプライアンス: | REACH & RoHS 準拠 |
| ハイライト: | 容量性HDMI TFTの表示,ラズベリーPI HDMI TFTの表示,ラズベリーPI産業TFTの表示 |
||
HDMI 7 インチ ディスプレイ、7 インチ PCAP TFT ディスプレイ
SFRA700H-1024600ACT-01 は、TFT LCD、PCAP タッチ、および駆動ボードを統合した HDMI TFT LCD モジュールです。
1- このモジュールは、PC からの HDMI デジタル信号出力を 1024*600 LCD 画面に完全に表示します。
2- HDMI 1.3、HDMI 1.4、HDCP 1.4、HDCP 2.2 規格をサポートします。HDMI 信号ソースは、Raspberry Pi、BB Black、Banana Pi などの主流のミニ PC と互換性があります。
3- TOUCH は USB から I2C への接続で、ドライバーをインストールする必要はありません。
4- このデザインは主に Raspberry Pi ディスプレイで使用され、他の HDMI 産業用制御の小型スクリーン タッチ デバイスでも使用できます。Raspberry Pi ディスプレイとして使用する場合、Raspbian、Ubuntu、WIN10 IOT およびその他のシステムをシングルタッチでサポートします。
5-コンピューターディスプレイとして使用する場合、Windows 7/8/10、5点タッチ、ドライバー不要をサポートします。
| バージョン | 01 | ||
| 信号対応 | HDMI | 480i、480p、576i、576p、720p、1080i、1080p | |
| 接する | USB規格 | ||
| VGA | サポートしません | ||

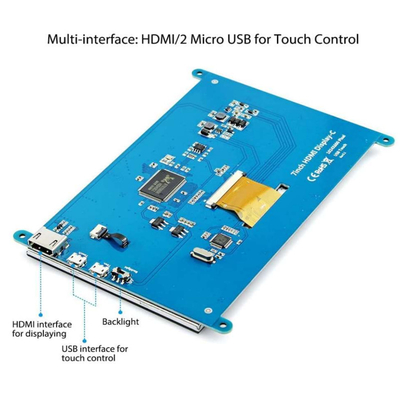

| メインボード上のインターフェース | 入力 | HDMI | A タイプ HDMI パッチ メス 19Pin パッチ (水平) |
| USB | MICRO 5P USBメス Bタイプ 5.9MM（横型） | ||
| イヤホンインターフェース | NC | ||
| タッチインターフェース | 6ピン | FPC-0.5-6PIN（横） | |
| 表示インターフェース | RGB 50 ピン | FPC-0.5-50PIN（横型） | |
| オーディオ | 音声出力 | 8Ω1.5W | 4PIN-1.25 H1.8 極薄メスシート（横型） |
| 電源 | 電源入力 | USB入力 5V(±0.5V) | |
| Vop を表示 | 3.3V | ||
| 電源操作 | ディスプレイの電源を入れる | ||
| メインボードのスタンバイ消費電力 | ＜0.25W | ||
| OSD メニュー | メニュー（予約） | ブライトネス、コントラスト、自動補正、フェーズ、クロック、フィールド位置、機能設定、リセットなど | |
| 言語（予約） | 中国語、英語、フランス語、ドイツ語、イタリア語、スペイン語、ロシア語、韓国語、日本語など | ||
| ボタン（予約済み） | 電源、メニュー、上、下、終了 | ||

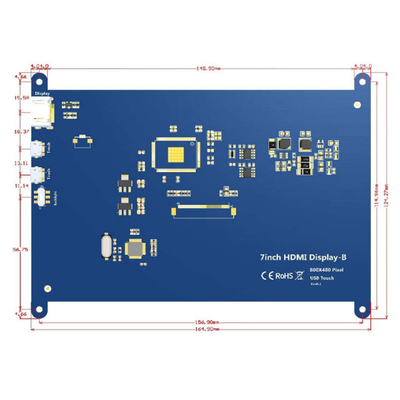

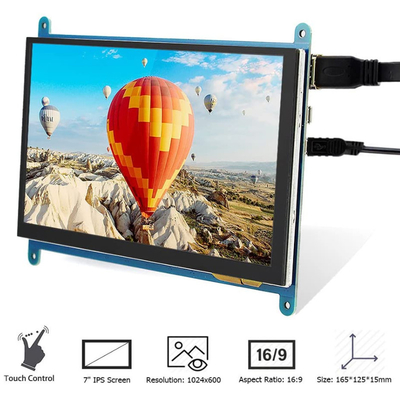

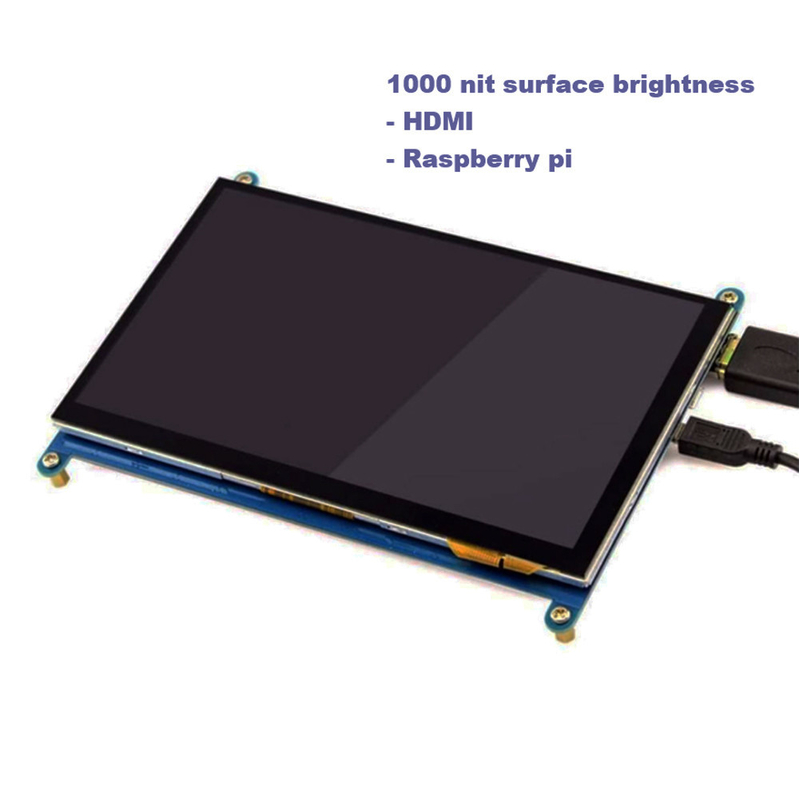

HDMI 7 インチ ディスプレイ、7 インチ PCAP TFT ディスプレイ商品イメージ
HDMI インターフェイスのピン定義
| 1 | TMDSデータ2+ |
| 2 | TMDS DATA2 シールド |
| 3 | TMDS DATA2- |
| 4 | TMDSデータ1+ |
| 5 | TMDS DATA1 シールド |
| 6 | TMDS DATA1- |
| 7 | TMDS データ 0+ |
| 8 | TMDS DATA0 シールド |
| 9 | TMDS データ 0- |
| 10 | TMDS データクロック+ |
| 11 | TMDS DATA CLOCK シールド |
| 12 | TMDS データクロック - |
| 13 | CEC (コンシューマー エレクトロニクス コントロール オプション) |
| 14 | 予約済み (ケーブルではあるが、デバイスでは NC) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | DDC/CEC グランド |
| 18 | +5V (電源) |
| 19 | ホットスワッププローブケーブル |
USB ( 5V ) ピンの定義
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | アース |
USB TP ピンの定義
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | アース |
スピーカー インターフェイスのピン定義
| 1 | ROUT+ |
| 2 | ROUT- |
| 3 | LOUT- |
| 4 | ラウト+ |
6、LCDピンの定義
| 1 |
VLED+
|
LEDバックライト用電源（アノード）
|
| 2 |
VLED+
|
LEDバックライト用電源（アノード）
|
| 3 |
VLED-
|
LEDバックライト用電源（カソード）
|
| 4 |
VLED-
|
LEDバックライト用電源（カソード）
|
| 5 |
アース
|
電源グランド
|
| 6 |
VCOM
|
コモン電圧
|
| 7 |
DVDD
|
デジタル回路用電源
|
| 8 |
モード
|
DE/SYNC モード選択
|
| 9 |
DE
|
データ入力有効
|
| 10 |
VS
|
垂直同期入力
|
| 11 |
HS
|
水平同期入力
|
| 12 |
B7
|
ブルーデータ(MSB)
|
| 13 |
B6
|
ブルーデータ
|
| 14 |
B5
|
ブルーデータ
|
| 15 |
B4
|
ブルーデータ
|
| 16 |
B3
|
ブルーデータ
|
| 17 |
B2
|
ブルーデータ
|
| 18 |
B1
|
ブルーデータ
|
| 19 |
B0
|
ブルーデータ(LSB)
|
| 20 |
G7
|
グリーンデータ(MSB)
|
| 21 |
G6
|
グリーンデータ
|
| 22 |
G5
|
グリーンデータ
|
| 23 |
G4
|
グリーンデータ
|
| 24 |
G3
|
グリーンデータ
|
| 25 |
G2
|
グリーンデータ
|
| 26 |
G1
|
グリーンデータ
|
| 27 |
G0
|
グリーンデータ(LSB)
|
| 28 |
R7
|
赤データ(MSB)
|
| 29 |
R6
|
赤データ
|
| 30 |
R5
|
赤データ
|
| 31 |
R4
|
赤データ
|
| 32 |
R3
|
赤データ
|
| 33 |
R2
|
赤データ
|
| 34 |
R1
|
赤データ
|
| 35 |
R0
|
赤データ(LSB) |
| 36 |
アース
|
電源グランド
|
| 37 |
DCLK
|
サンプルクロック
|
| 38 |
アース
|
電源グランド
|
| 39 |
左/右
|
左右選択
|
| 40 |
宇都宮
|
上下選択
|
| 41 |
VGH
|
ゲートオン電圧
|
| 42 |
VGL
|
ゲートオフ電圧
|
| 43 |
AVDD
|
アナログ回路用電源
|
| 44 |
リセット
|
グローバル リセット ピン。
|
| 45 |
NC
|
接続なし
|
| 46 |
VCOM
|
共通電圧
|
| 47 |
DITHB
|
ディザリング機能
|
| 48 |
アース
|
電源グランド
|
| 49 |
NC
|
接続なし
|
| 50 |
NC
|
接続なし
|
タッチパネルピン定義
| 1 | VDD | |
| 2 | アース | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
