商品の詳細:
|
| キーワード: | HDMIディスプレイ 13.3インチ | 決議: | 1920年*1080年 |
|---|---|---|---|
| CTP インターフェイス: | IICからUSB | 表面の光: | 300 cd/m2 - 1000 cd/m2 |
| タッチスクリーン: | 容量性タッチ画面 | 見る方向: | IPS すべての視角 (85/85/85/85) |
| LEDの寿命: | 40千時間 | オペレーティングテンパー: | – 20℃への+70℃ |
| 準拠性: | REACHとRoHSに準拠している | サポート: | ラズベリーパイ,HDMI,ラズビアン,Ubuntu,WIN10 IOT |
| ハイライト: | 13.3インチLCDの接触表示,RoHS LCDの接触表示,容量性PCAP産業TFTの表示 |
||
HDMI 13.3インチディスプレイ,ラズベリーパイ 13.3"タッチLCD
SFHDMI133H-19201080A-CTは,1つのHDMI信号入力機能のために最大解像度1920x1080 @ 60HZの13.3インチFHDディスプレイドライバーボードである.
このHDMI 13.3インチモニターは,EDP画面インターフェースの信号出力をサポートします.
*このHDMI 13.3インチ TFTディスプレイ OSDキーには,さまざまなOSD言語がサポートされています.
*この13.3インチ HMDI TFTディスプレイソフトウェアはオンライン更新をサポートします.
*このHDMI 13.3インチ TFTディスプレイはPCAP容量感触画面をサポートします.
*このRaspberry Pi 13.3"タッチスクリーンは2方向 HDMI 1.4とHDCPバージョン 2をサポートします.0.
*このRaspberry Pi 13.3"タッチLCD画面はUSB HUB機能,外部USB2.0インターフェースをサポートし,外部USBタッチスクリーンに接続できます.
*このラズベリーパイ 13.3" TFTディスプレイは12-20Vの入力をサポートします.
*このRaspberry Pi 13.3" TFTは1.5W*2の増幅出力とヘッドフォン出力をサポートします.
特徴
|
ビデオ入力
|
HDMI | 1080p | ||
| HDCP バージョン | 2.0 | |||
| 稼働電源 | DC 5~20V | |||
| 待機電源消費量 | <0.25W | |||
|
LCDディスプレイ |
LCD | TFTLCD | ||
| インターフェース | EDP | |||
| 最大解像度 | 1920*1080@60HZ | |||
| スクリーン運転電圧 | 3.3V(R33,5V(R5) | |||
| ヘッドフォンの出力 | >150MW (32Ω/0dB信号) | |||
| スピーカー出力 | 2X1.5W THD+N<10%@1KHZ | |||
| LED | 調光方式 | PWM | ||
| 鍵を押す | パワー,キー1,キー2,オート,メニュー,オプション | |||
| OSD 言語 | 中国語/英語/ドイツ語/韓国語/フランス語/スペイン語/日本語 その他 | |||

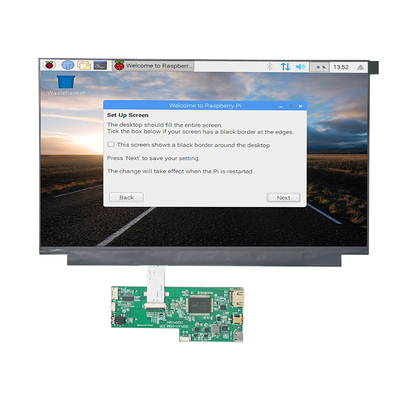

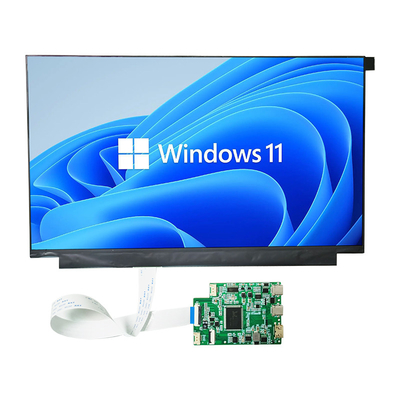

HDMI 13.3インチディスプレイ,ラズベリーパイ 13.3"タッチLCD製品画像
HDMI 13.3インチディスプレイ,ラズベリーパイ 13.3"タッチLCDロードクト ハイライト
| キーワード: | HDMI ディスプレイ 13.3 インチ | 決議: | 1920年*1080年 |
|---|---|---|---|
| CTPインターフェイス: | IIC から USB | 表面照明: | 300 Cd/m2から1000 Cd/m2 |
| タッチスクリーン: | 容量感触画面 | 見る方向: | IPS すべての視角 (85/85/85/85) |
| LEDの寿命: | 401000 時間 | 動作温度: | 20°C から +70°C |
| 準拠性 | REACHとRoHSに準拠している | サポート: | ラズベリーパイ,HDMI,ラズビアン,Ubuntu,WIN10 IOT |
HDMI ピンの定義
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 シールド屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 シールド屏蔽 |
| 6 | T.M.D.S データ1 |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 シールド屏蔽 |
| 9 | T.M.D.S. データ0- |
| 10 | T.M.D.S データクロック+ |
| 11 | T.M.D.S. DATA CLOCK シールド屏蔽 |
| 12 | T.M.D.S. データクロック |
| 13 |
CEC (消費者電子機器制御,オプション電子機器) 消費者制御器 (選択可能な電子消費制御器) |
| 14 | 予約済み (ケーブルで,装置のNC) |
| 15 | SCL (DDC) 時計 |
| 16 | SDA (DDCデータ) |
| 17 | DDC/CECの現場 |
| 18 | +5Vの電源 |
| 19 | 熱插拔探測線 熱交換可能な探査線 |

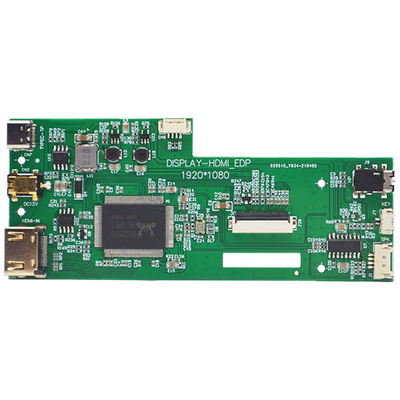

コントロールボードPCBに関する寸法と仕様
1"PCBの厚さ+最も高い部品の最大高さ ≤7.8mm"
2"PCBの長さ=120mm"
3"PCBの幅=50mm"
4"PCBの厚さ=1.0mm"
螺栓穴の仕様:直径2.0mm 螺栓穴の大きさと座標は構造図に示されています
