商品の詳細:
|
| キーワード: | 4.3" DSI HDMIの表示 | 決議: | 800x480ピクセル |
|---|---|---|---|
| 支援: | HDMI1.3、HDMI1.4の、HDCP1.4の、HDCP2.2 | と互換性: | ラズベリーPiの、のBBの黒の、のバナナPi |
| CTP インターフェイス: | IICへのUSB | 表面の光: | 300 cd/m2 - 1000 cd/m2 |
| タッチスクリーン: | CTP （容量性タッチ画面） | LEDの寿命: | 40千時間 |
| オペレーティングテンパー: | – 20℃への+70℃ | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 300cd/m2ラズベリーPi Dsiの表示,800x480ラズベリーPi Dsiの表示,CTPのラズベリーPi 4 Dsiの表示 |
||
4.3インチ DSI,4.3インチ HDMI ディスプレイ 製品機能
SFHDMI430H-800480A-CTは,TFTLCD,PCAPタッチとドライビングボードを統合したHDMI TFT LCDモジュールである.
14.3インチのIPS画面 800×480点のハードウェア解像度
2容量5点タッチコントロール
3硬さ >= 6Hの加熱ガラス容量感触パネル
4. Pi 4B/3B+/3A+/3B/2B/B+/A+,CM3/3+/4をサポートするには,オプションのアダプタ DSI-Cable-15cmが必要です.
5レーズベリーパイの DSI インターフェースを直接LCDを 60Hzまでリフレッシュする
6. Raspberry Pi と使用すると,Raspberry Pi OS / Ubuntu / Kali と Retropie はドライブフリーでサポートされます.
7ソフトウェアを通じてバックライトの明るさを制御するサポート.

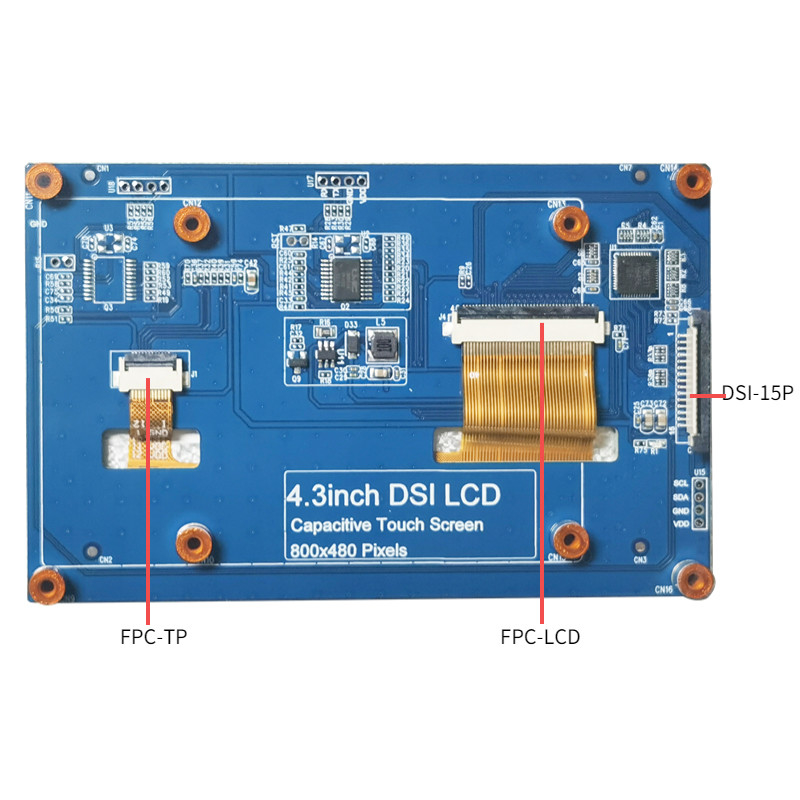

ハードウェア接続
FFCケーブルを使って 4.3インチの DSI LCD を Raspberry Pi の DSI コンネクタに接続します
2ラスベリーパイの4.3インチDSILCDの裏側をスクロールして 銅の柱を組み立てることができます
次の図のように:
ソフトウェア接続
Raspberry Pi OS/Ubuntu/KaliおよびRetropieシステム
1. Raspberry Pi の公式 Web サイトから画像の最新バージョンをダウンロードしてください. 圧縮ファイルを PC にダウンロードして.img ファイルを抽出します.
2. TFカードをPCに接続し,SDFormatterソフトウェアを使用して TFカードをフォーマットします.
3. Win32DiskImager ソフトウェアを開いて,ステップ 1 で作成されたシステムイメージを選択し,システムイメージをフラッシュするために書き込みをクリックします.
4. 閃いた後,保存して安全に TFカードを外します. そして,TFカードをラズベリーパイに挿入します.
5. Raspberry Piを電源化して,通常表示のために数秒待つ. システムが起動した後,それは通常触ることができます.
注: 2021年12月2日,ラズベリーパイのラズベリーパイOSは,バスター支店とブルセイ支店という2つの支店に分かれました.
バスターブランチは旧システムの継続であり,より安定している.ブルセイブランチはオープンソースライブラリと新しいインターフェースを使用して新しい機能を追加した.現在のブルセイブ支線がリリースされ,まだ安定していません.
産業用なら バスターの支店を強くお勧めします
Buster のブランチを搭載したシステムを使用している場合は,画像は変更なしで動作します. Bullseye のブランチを搭載したシステムを使用している場合は,次の修正も必要です.
設定.txt ファイル (設定ファイルは TF カードのルート ディレクトリ,すなわち /boot にあります) に次の文言をコメントします:
#カメラ_自動_検出=1
#dtoverlay=vc4-kms-v3d について
[すべて] の下に次の文を追加します.
dtoverlay=vc4-fkms-v3d について
start_x=1 について
保存した後にラズベリーパイを再起動
sudoを再起動する
Bullseye 支部のシステムで CSI カメラを使用する必要がある場合.この支部は libcamera カメラライブラリをデフォルトで使用しているため,このライブラリは FKMS ドライバをサポートしません.
Rappicamのカメラライブラリもインストールする必要があります.
装置の設置方法はこうです
次のコマンドをターミナルで実行します.
CD ~
sudo apt をインストールする
git クローンhttps://github.com/raspberrypi/userland について
cd ユーザーランド
./私を建てる
sudo cp ビルド/bin/* /bin/
シャットダウンするには次のコマンドを実行します
パワーオフ
Raspberry Pi の CSI インターフェースに Raspberry Pi カメラを接続し, Raspberry Pi を再び電源で起動し,システムブート後,次のコマンドを実行します:
写真
ラスペスティル -o イメージ.jpg
カメラ
ラスピヴィッド - video.h264 -t 10000

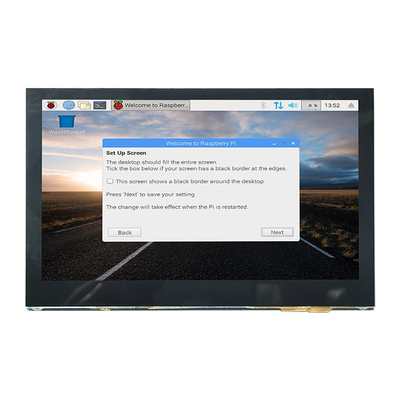

4.3インチ DSI,4.3インチ HDMI ディスプレイ製品画像
HDMI インターフェースのピン定義
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 シールド |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 シールド |
| 6 | T.M.D.S データ1 |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 シールド |
| 9 | T.M.D.S. データ0- |
| 10 | T.M.D.S データクロック+ |
| 11 | T.M.D.S. DATA CLOCK シールド |
| 12 | T.M.D.S. データクロック |
| 13 | CEC (消費者電子機器の制御オプション) |
| 14 | 予約済み (ケーブルで,装置のNC) |
| 15 | SCL(DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CECの現場 |
| 18 | +5V (電源) |
| 19 | 熱交換探査ケーブル |
