商品の詳細:
|
| キーワード: | HDMI TFTディスプレイ 5インチ | サポート: | Raspberry Pi,Raspbian,Ubuntu,WIN10 IOT について |
|---|---|---|---|
| 決議: | 800*480点 | タッチスクリーン: | CTP （容量性タッチ画面） |
| 表面の光: | 300 cd/m2 - 1000 cd/m2 | CTP インターフェイス: | IICからUSB |
| 見る方向: | IPS すべての視角 (85/85/85/85) | LEDの寿命: | 40,000時間 |
| オペレーティングテンパー: | – 20℃への+70℃ | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 800x480はHDMIの接触表示に点を打つ,ラズベリーPi HDMIの接触表示,ISO9001産業TFTの表示 |
||
5インチラズベリーパイ対応HDMI TFTタッチスクリーン 800x480 IPS 製品紹介
SFHD500H09-800480A-CTは,TFTLCD,PCAPタッチ,ドライブボードを統合したHDMI TFT LCDモジュールである.
この5インチのTFTディスプレイは,ラズベリーパイの完璧なパートナーです. 5インチのHDMITFTディスプレイは,RPi上のネイティブDSIコネクタを使用してRPiに接続します.この接続はディスプレイに必要なすべてのものを提供します-ディスプレイ情報RPiのGPIOは,他の周辺機器と接続できます*.
RPiの多くのディスプレイとは異なり,このディスプレイは使用可能で,起動前に RPiの config.txt ファイルに変更は必要ありません*.
特徴:
>5インチフルカラーTFTディスプレイ 500ニット
>容量感触画面
>サポート:RGBインターフェイス信号出力
>サポート:OSD言語 ((中国語/英語).
>ディスプレイ,キャップタッチ,電源に必要な15ピン接続器
>RPiでネイティブDSIと接続 GPIOを使わない
>コンフィギュレーション ファイル 準備中
>サポート: I2CからUSB 容量単一タッチとマルチタッチ機能
>サポート:Windows/Raspberry Pi/ATK/STB/DVDなどのHDMI信号源.
>サポート: DC-5V USB-5V2A入力
>オーディオ:サポートなし,必要に応じてカスタマイズできます.
>マザーボードのソフトウェアはオンライン更新をサポートします.
|
ビデオ入力 |
HDMI | 1080p | ||
| HDCP バージョン | 2.0 | |||
| 動作力 | DC 5V2A | |||
| 待機電源消費量 | <0.25W | |||
|
LCDディスプレイ |
ディスプレイ | TFTLCD | ||
| 画面インターフェース | RGB | |||
| 決議 | 800*480@60HZ | |||
| ドライブ画面の電圧 | 3.3V | |||
| ヘッドフォンの出力 | サポートではない | |||
| スピーカー出力 | サポートではない | |||
| LED | 照明を調整する方法 | PWM | ||
| キーボード | サポートではない | |||
| OSD 言語 | 中国語/英語 | |||

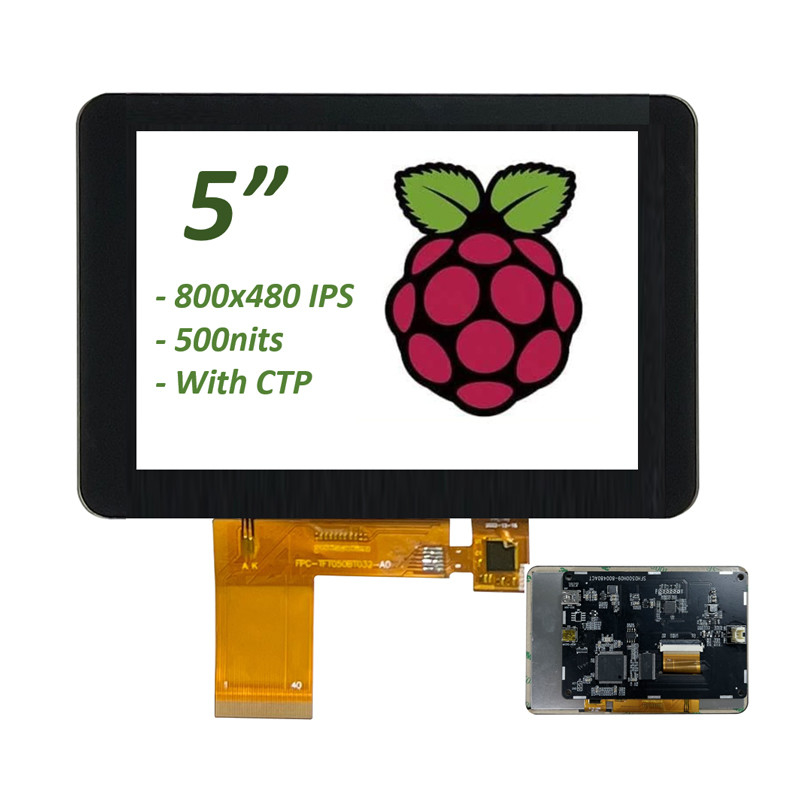

5インチラズベリーパイ対応HDMI TFTタッチスクリーン 800x480 IPS 製品図

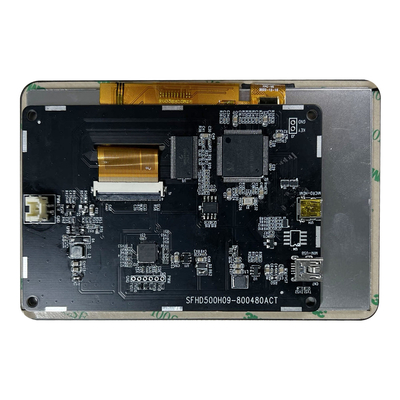

5インチラズベリーパイ対応HDMI TFTタッチスクリーン 800x480 IPS 製品画像
HDMI ピンの定義
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 シールド屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 シールド屏蔽 |
| 6 | T.M.D.S データ1 |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 シールド屏蔽 |
| 9 | T.M.D.S. データ0- |
| 10 | T.M.D.S データクロック+ |
| 11 | T.M.D.S. DATA CLOCK シールド屏蔽 |
| 12 | T.M.D.S. データクロック |
| 13 |
CEC (消費者電子機器制御,オプション電子機器) 消費者制御器 (選択可能な電子消費制御器) |
| 14 | 予約済み (ケーブルで,装置のNC) |
| 15 | SCL (DDC) 時計 |
| 16 | SDA (DDCデータ) |
| 17 | DDC/CECの現場 |
| 18 | +5Vの電源 |
| 19 | 熱插拔探測線 熱交換可能な探査線 |
工場設備と証明書
SAEF テクノロジー ミニ/小型 HDMI 信号 TFT LCD ディスプレイ パネル
SAEFはHDMI信号向けにリリースされた.ディスプレイは,Raspberry Piまたは組み込みシステム,HDMI信号出力をサポートする単板コンピュータ (またはデスクトップ/ノートPC) と連携するように設計されている.このシリーズのディスプレイモジュールは,HDMI信号インターフェース出力を持つ制御ボードと来ていますSAEFは,1.28インチHDMI TFTラウンドディスプレイなどのサイズで,中小型のHDMI TFTディスプレイモジュールの幅広い製品を提供しています.,2.8インチHDMI TFT 丸型ディスプレイ,3.4インチHDMI TFT ディスプレイ,3.6インチHDMI TFT 丸型ディスプレイ,5インチHDMI TFT 丸型ディスプレイ,4.3インチHDMI TFT ディスプレイ,5インチHDMI TFT ディスプレイ,7インチHDMI TFTディスプレイ10.1インチHDMI TFTディスプレイ, 11.6インチHDMI TFTディスプレイ, 12.3インチHDMI TFTディスプレイ, 13.3インチHDMI TFTディスプレイ, 14インチHDMI TFTディスプレイ, 15インチHDMI TFTディスプレイ, 15.6インチHDMI TFTディスプレイ,17インチHDMI TFTディスプレイ・ 18.5インチHDMI TFTディスプレイ, 21.5インチHDMI TFTディスプレイ, 23.8インチHDMI TFTディスプレイ, 24インチHDMI TFTディスプレイ, 25インチHDMI TFTディスプレイ, 27インチHDMI TFTディスプレイおよび 28インチHDMI TFTディスプレイ.これらのディスプレイは,以下に紹介されています.:
> Raspberry Pi の使用を容易にするように設計されています (Rasberry Pi の使用をサポート)
> HDMI 信号出力をサポート
> 良い触覚反応
> 迅速な応答時間
> Raspberry Pi GPIO をサポートする
> ミニPCに対応し,コンピュータモニターとして動作できます
> USB インターフェースで RTP をサポート
> PCAP オプションをサポートする
> タッチパネルなしのオプションが利用可能
検索キーワード: 1.28インチHDMI TFT 丸いディスプレイ, 2.8インチHDMI TFT 丸いディスプレイ, 3.4インチHDMI TFT ディスプレイ, 3.6インチHDMI TFT 丸いディスプレイ, 5インチHDMI TFT 丸いディスプレイ, 4.3インチHDMI TFT ディスプレイ,5インチHDMI TFTディスプレイ,7インチHDMI TFTディスプレイ,10.1インチHDMI TFTディスプレイ,11.6インチHDMI TFTディスプレイ,12.3インチHDMI TFTディスプレイ,13.3インチHDMI TFTディスプレイ,14インチHDMI TFTディスプレイ15インチHDMI TFTディスプレイ15.6インチHDMI TFTディスプレイ,17インチHDMI TFTディスプレイ18.5インチHDMI TFTディスプレイ21.5インチHDMI TFTディスプレイ23.8インチHDMI TFTディスプレイ24インチHDMI TFTディスプレイ25インチHDMI TFTディスプレイ27インチHDMI TFTディスプレイ28インチ HDMI TFT ディスプレイ
