商品の詳細:
|
| キーワード: | 10.1インチHDMIの表示 | 決断: | 1280x800 |
|---|---|---|---|
| CTPインターフェイス: | USBへのIIC | 表面の光: | 300 cd/m2 - 1000 cd/m2 |
| タッチ画面: | CTP （容量性タッチ画面） | 見る方向: | IPSすべての視野角（80/80/80/80） |
| LEDの寿命: | 40,000時間 | 作動の臨時雇用者。: | – 20℃への+70℃ |
| 承諾: | 迎合的な範囲及びRoHS | サポート: | HDMIのラズベリーPi、Raspbian、Ubuntu、WIN10 IOT |
| ハイライト: | ISO14000 PCAPの接触表示,ラズベリーPi PCAPの接触表示,10.1インチPCAPのタッチ画面 |
||
HDMI 10.1インチの表示、10.1インチPCAP TFTの表示
SFRA101H-1280800A-CTは板を運転するLCDスクリーン、容量性タッチ画面およびHDMIと統合した10.1インチTFT LCDの表示制御モジュールである。それは完全にHDMIに1280*800 LCDの表示のPCからのディジタル信号の出力を示す。
はHDMIを1.3、HDMI 1.4、HDCP1.4のHDCP2.2標準支える。
HDMIの源はラズベリーPi、BBの黒およびバナナPiのような主流の小型PCと互換性がある。
の接触はI2CへUSBの運転者を取付ける必要性ではない。

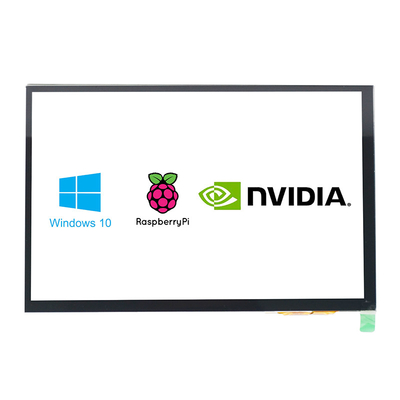

はラズベリーPiのラズベリーPiの表示で設計主に使用され、また他のHDMI産業制御小さいスクリーンの接触装置に使用することができる。いつラズベリーPiの表示として使用されて、それはRaspbian、Ubuntu、WIN10 IOTを支え、他のシステム、単一接触、そしていつコンピュータ モニターとして使用されて、Windows 7/8/10のドライブなしのfive-point接触を支える。
製品の機能:
| 版: | 1 | ||
|
支えられる信号
|
HDMI | 480i、480p、576i、576p、720p、1080i、1080p | |
| 接触 | USBの標準 | ||
| VGA | ないサポート | ||

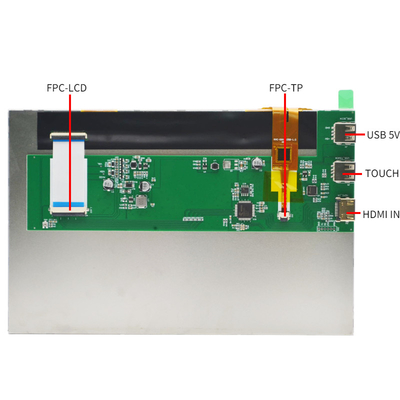

| メイン ボード インターフェイス |
入力
|
HDMI | 型HDMIの贴片母座19Pinの贴片（卧式）はHDMIパッチに女性の基盤19Pinパッチをタイプする（横の） |
| USB | USBの插座AFの母座90の度直脚无边（卧式） USBのソケットAFの女性の基礎90度のまっすぐなフィートの無限（横の） | ||
| ヘッドホーンのジャッキ | ないサポート | ||
| タッチ画面 インターフェイス | 注文6Pピン | FPC-0.5-6PINの后锁（卧式） FPC-0.5-6PINの後部ロック（横の） | |
| LCDインターフェイス | 標準的なLVDS 40P | FPC-0.5-40PINの后锁（卧式）、FPC-0.5-40PINの後部ロック（横の）） | |
| タッチ パネル インターフェイス | I2CへのUSB | 自由なUSBドライブ | USBの插座AFの母座90の度直脚无边（卧式）、USBのソケットAFの女性の基礎90度のまっすぐなフィートの無限（横の） |
| 力 | 入力パワー | USBの输入5V （+/-0.5V）、USBの入力5V （+/-0.5V） | |
| ドライブ スクリーンの電圧 | 3.3V | ||
| 力操作 | 力の表示パワー | ||
| マザーボード予備発電の消費 | <0.25W | ||
| OSDメニュー | ないサポート | ||
| ないサポート | |||
| ないサポート | |||

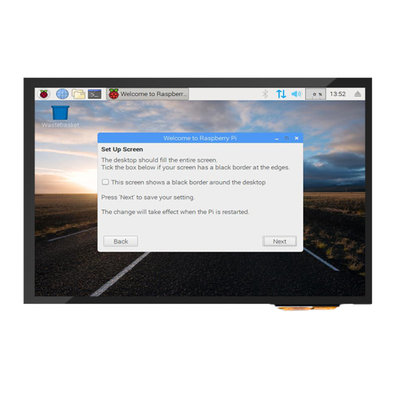

HDMI 10.1インチの表示、10.1インチPCAP TFTの表示製品イメージ
HDMI 10.1インチの表示、10.1インチPCAP TFTの表示プロダクト ハイライト
| キーワード: | 10.1インチHDMIの表示 | 決断: | 1280x800 |
|---|---|---|---|
| CTPインターフェイス: | IIC USBに | 表面の光: | 300 Cd/m2 - 1000 Cd/m2 |
| タッチ画面: | CTP （容量性タッチ画面） | 見る方向: | IPSすべての視野角（80/80/80/80） |
| LEDの寿命: | 40,000時間 | 作動の臨時雇用者。: | – 20℃への+70℃ |
| 承諾: | 迎合的な範囲及びRoHS | サポート: | HDMIのラズベリーPi、Raspbian、Ubuntu、WIN10 IOT |

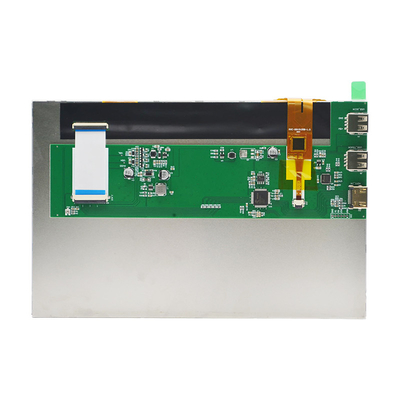

◆管理委員会PCBは次元および指定を関連付けた。
1のPCBの厚さ+最も高い構成≤7.8mmの最高の高さ
2、PCB length=216mm
3、PCB width=80mm
4、PCB thickness=1.6mm
◆ねじ穴の指定:ねじ穴は設計されていなかったり、構造図表を見ない
◆板を運転しないで表示モジュール次元:（L*W*H）
接触なしの120.7*76.3*2.8mm、
PCAPの接触なしの120.7*76.3*4.7mm。
