商品の詳細:
|
| キーワード: | HDMIの表示15.6インチ | 決断: | 1920*1080 |
|---|---|---|---|
| CTPインターフェイス: | USBへのIIC | 表面の光: | 300 cd/m2 - 1000 cd/m2 |
| タッチ画面: | 容量性タッチ画面 | 見る方向: | IPSすべての視野角（85/85/85/85） |
| LEDの寿命: | 40,000時間 | 作動の臨時雇用者。: | – 20℃への+70℃ |
| 承諾: | 迎合的な範囲及びRoHS | サポート: | ラズベリーPi、HDMI、Raspbian、Ubuntu、WIN10 IOT |
| ハイライト: | 300cd/m2表示制御モジュール,1920x1080表示制御モジュール,1000cd/m2 TFT LCDモジュール |
||
HDMI 15.6インチの表示、ラズベリーPi 15.6の」接触LCD
SFHDMI156H-19201080A-CTはLCDスクリーン、容量性タッチ画面によって運転板統合した15.6インチTFT LCDの表示制御モジュールであり。運転板は作り付けTYPE-C機能のFHDの表示のため、最高の決断である2560X1440 @60HZである。
*サポートEDPスクリーンの境界面エコーの出力。
*から選ぶべきいろいろなOSDの言語。
*マザーボードのソフトウェアはオンライン更新を支える。
*サポート容量性タッチ画面。
*サポート両方向HDMI 1.4、HDCPは版2.0を支える。
*サポートUSBのハブ機能は、外面2のUSB2.0港マウスおよびキーボードの関係に、使用することができる。
* PDの二方向の電源の議定書を支える。
*サポート1.5W*2電力増幅器の出力
* TYPECの港はDisplayPort Altモードを支える
製品の機能:
|
ビデオ入力 |
HDMI |
1080p | ||
| HDCP版 | 2.0 | |||
|
TYPE-C |
1080p | |||
| PD管理 | ||||
| USB2.0ハブ | ||||
| 作動の電源 | DC 5~20V | |||
| 予備発電の消費 | <0.25W | |||
|
LCD表示 |
表示 | TFT LCD | ||
| スクリーン インターフェイス | EDP | |||
| 最高の決断 | 2560* 1440@60HZ | |||
| 作動の電圧 | 3.3V （R33）、5V （R5） | |||
| ヘッドホーンの出力 | >150MW （32Ω/0dB信号） | |||
| スピーカーの出力 | 2X1.5W THD+N<10%@1KHZ | |||
| LED | 軽い調節方法 | PWM | ||
| キーボード | 力、KEY1、KEY2の自動車、使用任意メニュー | |||
| OSDの言語 | 中国語/英語/ドイツ語/韓国語/フランス語/スペイン語/日本語および他 | |||
HDMI 15.6インチの表示、ラズベリーPi 15.6の」接触LCD製品イメージ

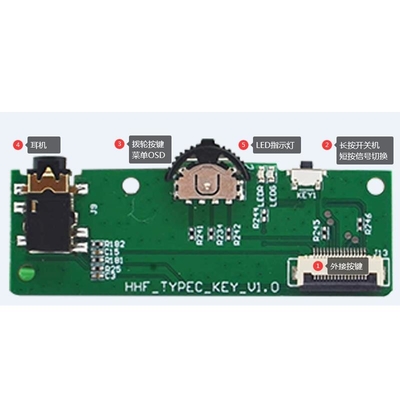

（1）つくべき外部制御（2）の長い出版物信号を転換する短い出版物
（3）ダイヤル ボタン メニューOSD （4）ヘッドホーン（5） LEDの表示器

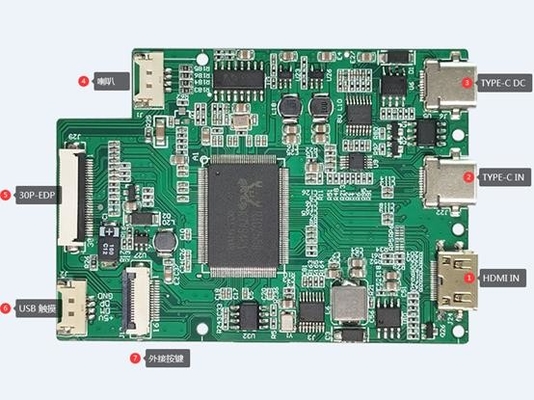

（1） （2） （3）タイプC DCの（4）スピーカーのタイプCのHDMI
（5） 30pin EDP （6） USBのタッチ画面（7）の外部制御
HDMI Pin定義:
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2は屏蔽を保護した |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1は屏蔽を保護した |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0は屏蔽を保護した |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.SデータCLOCK+ |
| 11 | T.M.D.Sデータは保護された屏蔽の時間を記録する |
| 12 | T.M.D.Sデータ時計 |
| 13 |
CEC （家電制御、任意電子 消費者コントローラーの可选择的电子消费控制器） |
| 14 | 予約（ケーブルしかし装置のN.C.で） |
| 15 | SCL （DDCの時計） |
| 16 | SDA （DDCデータ） |
| 17 | DDC/CECはひいた |
| 18 | +5V力 |
| 19 | ホットスワップ対応の調査ワイヤー热插拔探测线 |
USB TYPE-Cの入力インターフェイス
| Pin | 定義 | 記述 |
| 1 | TYPEC-DTE | 连接侦测口は検出の港を接続する |
| 2 |
TX P1 _ |
数据信号接口のデータ信号 インターフェイス |
| 3 |
TX N1 _ |
数据信号接口のデータ信号 インターフェイス |
| 4 | VBUS | 电源输出口の電源の出力 |
| 5 | TYPEC-CC1 | 正反接侦测口の前方および逆の検出の港 |
| 6 | TYPEC-DP | 数据信号接口のデータ信号 インターフェイス |
| 7 | TYPEC-DM | 数据信号接口のデータ信号 インターフェイス |
| 8 | TYPEC-BU1 | 辅助数据信号接口の補助データ信号 インターフェイス |
| 9 | VBUS | 电源输出口の電源の出力 |
| 10 |
RXのN2 _ |
数据信号接口のデータ信号 インターフェイス |
| 11 |
RX P2 _ |
数据信号接口のデータ信号 インターフェイス |
| 12 | GND | 接地はひくために接続する |
| 13 | GND | 接地はひくために接続する |
| 14 |
TX P2 _ |
数据信号接口のデータ信号 インターフェイス |
| 15 |
TXのN2 _ |
数据信号接口のデータ信号 インターフェイス |
| 16 | VBUS | 电源输出口の電源の出力 |
| 17 | TYPEC-CC2 | 正反接侦测口の前方および逆の検出の港 |
| 18 | TYPEC-DP | 数据信号接口のデータ信号 インターフェイス |
| 19 | TYPEC-DM | 数据信号接口のデータ信号 インターフェイス |
| 20 | VBUS | 电源输出口の電源の出力 |
| 21 | TYPEC-BU2 | 辅助数据信号接口の補助データ信号 インターフェイス |
| 22 |
RX N1 _ |
数据信号接口のデータ信号 インターフェイス |
| 23 |
RX P1 _ |
数据信号接口のデータ信号 インターフェイス |
| 24 | GND | 接地はひくために接続する |
