商品の詳細:
|
| キーワード: | HDMIの表示5インチ | 決断: | 800*480 |
|---|---|---|---|
| CTPインターフェイス: | USBへのIIC | サポート: | HDMIのラズベリーPi、Raspbian、Ubuntu、WIN10 IOT |
| メニュー（予約）: | 明るさ、対照、auto-correction、段階、時計、ライン分野の位置、機能設定、調整、等 | 表面の光: | 300 cd/m2 - 1000 cd/m2 |
| タッチ画面: | CTP （容量性タッチ画面） | 見る方向: | IPSすべての視野角（85/85/85/85） |
| LEDの寿命: | 40,000時間 | 作動の臨時雇用者。: | – 20℃への+70℃ |
| 音声出力: | 8Ω1.5W （20*30箱のスピーカー* 2） | ||
| ハイライト: | 1000cd/M2 TFT LCDの表示,ISO14000 TFT LCDの表示,5インチ産業TFTの表示 |
||
HDMI 5インチの表示、ラズベリーPi 5"接触LCD
SFHDMI500AU-800480A-CTは新しい統合された（LCDスクリーン、タッチ画面、運転者板）新しい統合されたLCDの表示制御モジュールである。それは完全にHDMIに800*480 LCDの表示のPCからのディジタル信号の出力を示す。
1. サポートHDMI 1.3、HDMI 1.4、HDCP 1.4のHDCP 2.2の標準。
2. HDMIの源はラズベリーPi、BBの黒およびバナナPiのような主流の小型PCと互換性がある。
3.接触はUSBへI2C、取付けが要求される運転者ではない。
4。設計はラズベリーPiのラズベリーPiの表示で主に使用され、また他のHDMI産業制御小さいスクリーンの接触装置に使用することができる。
5。いつラズベリーPiの表示として使用されて、それはRaspbian、Ubuntu、WIN10 IOTを支え、他のシステム、単一接触、そしていつコンピュータ モニターとして使用されて、Windows 7/8/10のドライブなしのfive-point接触を支える。
製品の機能:
| キーワード: | HDMIの表示5インチ | 決断: | 800*480 |
|---|---|---|---|
| CTPインターフェイス: | IIC USBに | サポート: | HDMIのラズベリーPi、Raspbian、Ubuntu、WIN10 IOT |
| メニュー（予約）: | 明るさ、対照、Auto-correction、段階、時計、ライン分野の位置、機能設定、調整、等 | 表面の光: | 300 Cd/m2 - 1000 Cd/m2 |
| タッチ画面: | CTP （容量性タッチ画面） | 見る方向: | IPSすべての視野角（85/85/85/85） |
| LEDの寿命: | 40,000時間 | 作動の臨時雇用者。: | – 20℃への+70℃ |
| 承諾: | 迎合的な範囲及びRoHS | 音声出力: | 8Ω1.5W （20*30箱のスピーカー* 2） |

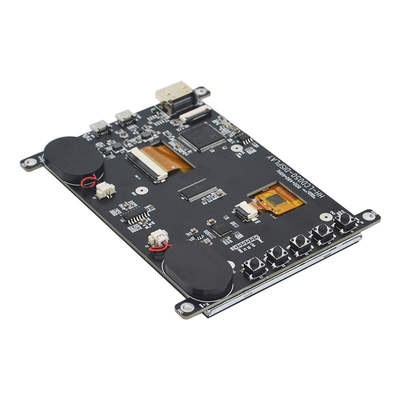

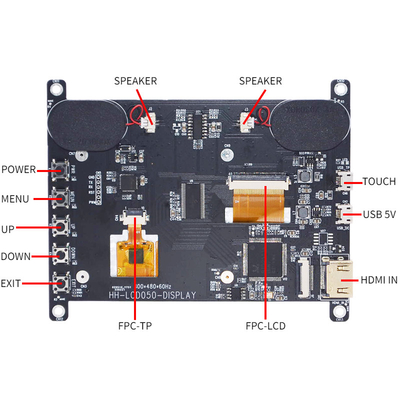

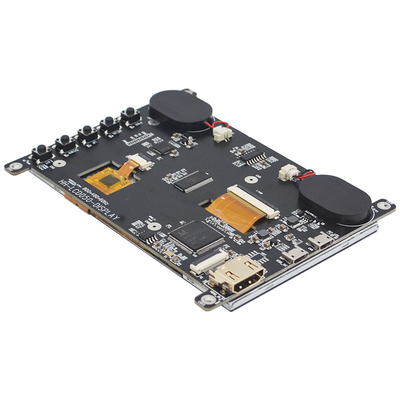

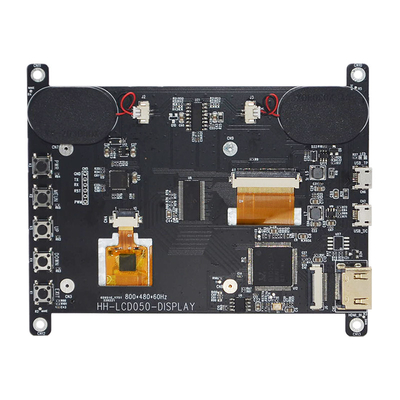

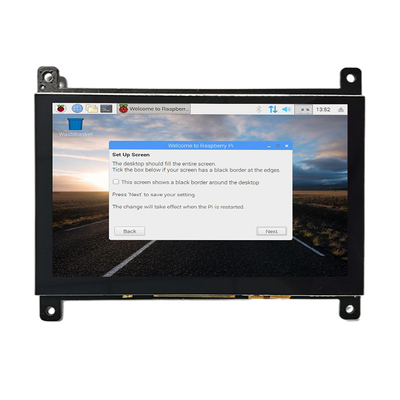

HDMI 5インチの表示、ラズベリーPi 5"接触LCD製品イメージ
HDMI Pin定義:
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2は屏蔽を保護した |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1は屏蔽を保護した |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0は屏蔽を保護した |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.SデータCLOCK+ |
| 11 | T.M.D.Sデータは保護された屏蔽の時間を記録する |
| 12 | T.M.D.Sデータ時計 |
| 13 |
CEC （家電制御、任意電子 消費者コントローラーの可选择的电子消费控制器） |
| 14 | 予約（ケーブルしかし装置のN.C.で） |
| 15 | SCL （DDCの時計） |
| 16 | SDA （DDCデータ） |
| 17 | DDC/CECはひいた |
| 18 | +5V力 |
| 19 | ホットスワップ対応の調査ワイヤー热插拔探测线 |
USB 5V Pin定義:
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
USB TP Pin定義:
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
スピーカーPin定義:
| 1 | ROUT+ |
| 2 | 敗走 |
| 3 | 無骨者 |
| 4 | LOUT+ |
使用のための条件
このプロダクトの正常な使用を保障し、感電または火のような事故を防ぎ、読書を喜ばし、すべての条件および操作手順をこのプロダクトを使用する前に理解するため。次の条件は厳しく観察される:
1。このプロダクトによって必要なDC電源AC/DC力のアダプターによって発生し、AC/DC力のアダプターは熱源から保たれ、well-ventilated場所に置かれるべきである。
2.交流電力のソケットおよび交流電力はコードよい基づいていることに注意を払うべきで、十分な現在の要求に抗できる。
3。このプロダクトによって必要なDC電源の入力電圧は+5Vである、間違いは大きくないより+/-0.5Vし、流れは全機械の指定LEDスクリーンそして力に従って定められる。
4.よい換気および熱放散への注意閉鎖したnon-thermal貝か箱に、置かないし、直接日光を可能にしないまたは他の熱源は焼ける。
5.失敗を引き起こす回路の腐食により避けるために余分な湿気および余分な塵を避ける注意。
6。集まっていた場合、ある特定のスペースを板表面で空気対流を熱を散らすために提供するように確保するように注意し連絡の短絡から電気コンダクター（ドライブ板のような固定鉄の版および高圧版のような）および板の部品を防ぎなさい。
7.ドライブ版が曲がり、付加的な圧力による変形することを防ぐべき注意。
8。集まっていた場合、ドライブ板の正しい電気関係に注意、LEDスクリーン、ボタン板を払えばことを動力を与える前に正しいことを他の部品は、正しいLEDスクリーンの定常電圧を（余りに低く異常、余りにも高いLEDスクリーンを燃え尽きるにはかもしれない示す）、確認する選ぶ。
9。運転者板のプログラムは対応するLEDスクリーンに一致させるべきである。
10.板を集める、および手の短絡そして静電気を板を損なうために避けるように注意するため場合の静電気の保護への注意。
11。すべての入出力インターフェイスは電源異常の場合には作動する必要がある（プラグおよびコネクターのプラグを抜くため）。
12。このプロダクトは一般的な商業使用および世帯の周囲温度のために適している:-10~+40°Cの相対湿度:≤80%。
13。使用中場合の長い間力のプラグを抜きなさい。
