商品の詳細:
|
| キーワード: | 5" HDMIの円形の表示 | 決断: | 1080*1080ピクセル |
|---|---|---|---|
| サポート: | HDMI1.3、HDMI1.4の、HDCP1.4の、HDCP2.2 | と互換性がある: | ラズベリーPiの、のBBの黒の、のバナナPi |
| CTPインターフェイス: | IICへのUSB | 表面の光: | 400 cd/m2 |
| タッチ画面: | CTP （容量性タッチ画面） | LEDの寿命: | 40,000時間 |
| 作動の臨時雇用者。: | – 20℃への+70℃ | 承諾: | 迎合的な範囲及びRoHS |
| ハイライト: | HDMIの円形LCDの表示,LCD表示のあたりのラズベリーPi4,1080x1080産業TFTの表示 |
||
HDMI 5インチの表示、5インチPCAP TFTの表示製品の機能
SFHDMI500H-108108A-CTはTFT LCDのPCAPの接触を運転板統合したHDMI TFT LCDモジュールであり。
1- モジュールは完全にHDMIに1080*1080 LCDスクリーンのPCからのディジタル信号の出力を示す。
2- サポートHDMI 1.3、HDMI 1.4、HDCP 1.4のHDCP 2.2の標準。HDMI信号の源はラズベリーPi、BBの黒、バナナPi、等のような主流の小型PCと互換性がある。
3- 接触はUSBからI2Cの運転者を取付ける必要性にない。
4- 設計はラズベリーPiの表示で主に使用され、また他のHDMI産業制御小さいスクリーンの接触装置で使用することができる。いつラズベリーPiの表示として使用されて、それはRaspbian、Ubuntu、WIN10 IOTおよび他のシステム、単一接触を支える。
5- いつディスプレイとして使用されて、それはWindows 7/8/10の運転者なしのfive-point接触を支える。
TFTの表示特徴:
| 変数 | 指定 | 単位 | 注目 |
| 作用面積 | 127.008 （h） ×127.008 （v） | mm | 円 |
| ピクセルの数 | 1080 （H） V） RGBの× 1080 （ | ピクセル | |
| ピクセル ピッチ | 0.1176 （h） ×0.1176 （v） | mm | |
| ピクセル整理 | 1pixel 2domain | ||
| 表示色 | 16.7 M | 色 | |
| 色の全域 | 80% （Min.） 86% （タイプ。） | ||
| 表示モード | 普通黒いTransmissiveモード | ||
| 次元の輪郭 | 143 （H） × 140 （V） D） × 4.2 （ | mm | |
| 見る方向（人間の目） | U/D/L/Rの自由な見る方向 | ノート1,2 |
注:1。U/D/L/Rの方向で、視野角は同じである;
注:2。TFTおよびCF LCのアルギンの方向
| 版 | 01 | ||
| 支えられる信号 | HDMI | 480i、480p、576i、576p、720p、1080i、1080p | |
| 接触 | USBの標準 | ||
| VGA | ないサポート | ||
| mainboardのインターフェイス | 入力 | HDMI | タイプHDMIパッチの女性19Pinパッチ（横の） |
| USB | マイクロ5P USB女性Bのタイプ5.9MM （横の） | ||
| イヤホーン インターフェイス | NC | ||
| 接触インターフェイス | 6ピン | FPC-0.5-6PIN （横の） | |
| 表示インターフェイス | 49のピン | FPC-0.5-50PIN （横の） | |
| 音声 | 音声出力 | 8Ω1.5W | 4PIN-1.25 H1.8の極めて薄い女性の座席（横の） |
| 電源 | 入力 | USBの入力5V （+/-0.5V） | |
| 表示Vop | 3.3V | ||
| 力操作 | 力の表示 | ||
| Mainboardの予備発電の消費 | <0.25W | ||
| OSDメニュー | メニュー（予備） | 明るさ、対照、自動訂正、段階、時計、分野の位置、機能設定、調整、等。 | |
| 言語（予備） | 中国語、英語、フランス語、ドイツ語、イタリア語、スペイン語、ロシア語、韓国語、日本語、等。 | ||
| ボタン（予約） | 力、メニュー、出口 | ||

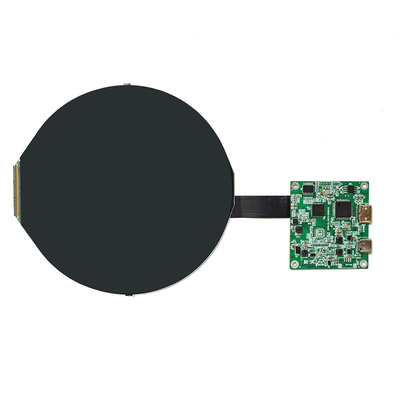

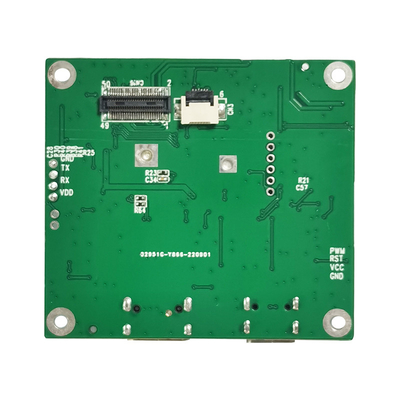

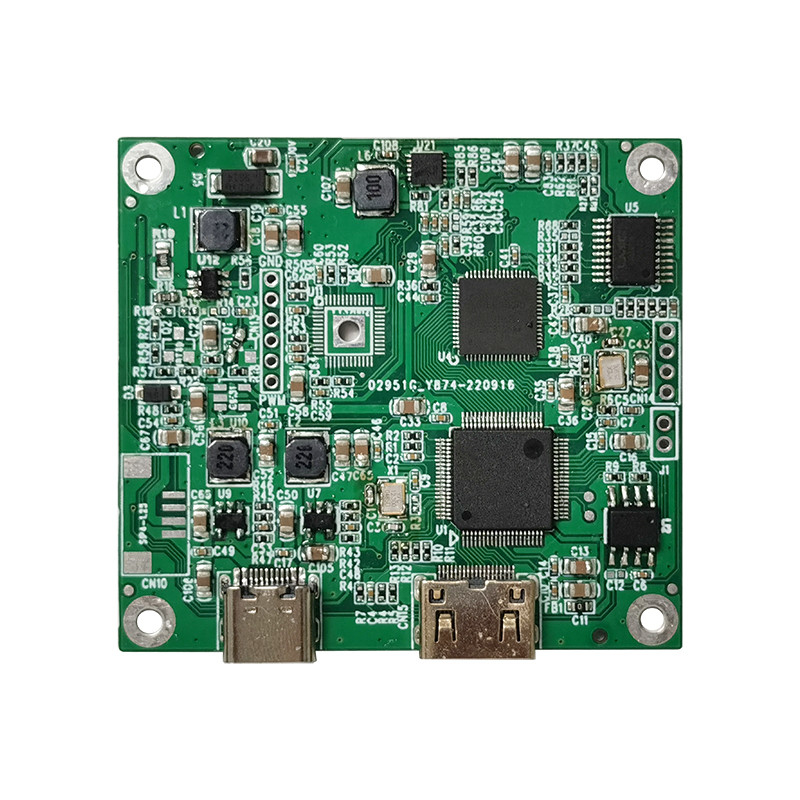

HDMI 5インチの表示、5インチPCAP TFTの表示製品イメージ
HDMIインターフェイス ピン定義
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2は保護した |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1は保護した |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0は保護した |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.SデータCLOCK+ |
| 11 | T.M.D.Sデータ時計は保護した |
| 12 | T.M.D.Sデータ時計 |
| 13 | CEC （任意家電制御） |
| 14 | 予約（ケーブルしかし装置のN.C.で） |
| 15 | SCL （DDC） |
| 16 | SDA （DDC） |
| 17 | DDC/CECはひいた |
| 18 | +5V （電源） |
| 19 | ホット スワップ調査ケーブル |
USB （5V）ピン定義
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
USB TP Pin定義
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
タッチ パネルPin定義
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
