| 製品: | 3.5インチ TFT LCDタッチスクリーン | 決議: | 320x480 HVGA |
|---|---|---|---|
| 見る方向: | 12時 | ピン番号: | 40ピン |
| インターフェース: | MCU 8/16BIT,SPI 3/4ワイヤー | 表面の光: | 500 cd/m2 (ニット) |
| ディム・スクリーン: | 54.48 (H) x84.71 (V) x3.40 (T) (mm) | アクティブ エリア: | 48.96 ((H) x73.44 ((V) (ミリ) |
| タッチスクリーン: | 容量感触パネルで | ドライバIC: | ILI9488 |
| CTPドライバー: | FT6336U | 接続: | プラグ |
| 作業温度: | -20°Cから+70°C | 貯蔵温度: | -30°Cから+80°C |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 3.5インチ TFT LCDタッチスクリーン,SPI MCU LCDタッチスクリーン |
||
この項目について SFTO350PY-7118A-CT タッチスクリーンモジュール付き TFT
SAEF TechnologyのSFTO350PY-7118A-CT液晶タッチスクリーンは,高解像度および高明るさのディスプレイを必要とするアプリケーションに特化した3.5インチTNディスプレイです.下記は,この製品の詳細な紹介です:
設置方向:
- 標準製品は垂直モードのLCDモジュールで,ほとんどの垂直インストールアプリケーションシナリオに適しています.
- あなたが水平モードのような特別な要件を必要とする場合は,技術サポートとカスタマイズされたサービスのために私たちと連絡することができます.
応用シナリオ:
工業用制御パネル,医療機器,機器,スマートホーム機器など,様々な用途に適しています.
SAEF TechnologyのSFTO350PY-7118A-CT液晶タッチスクリーンモジュールは,産業用制御パネルでは,複数の役割を担い,運用効率とユーザー体験を向上させることができます.SFTO350PY-7118A-CTモジュールの容量タッチスクリーン技術と高い明るさのディスプレイ特性により,産業用制御パネルに理想的な選択肢となっていますPLC や他のコントローラと協働することで,このモジュールは,産業自動化システムの知能レベルと運用の便利性を向上させることができます.
特徴
| 製品: | 3.5インチ TFT LCDタッチスクリーン |
| 決議: | 320x480 HVGA |
| インターフェース: | MCU 8/16BIT,SPI 3/4ワイヤー |
| ピン番号: | 40ピン |
| 見る方向: | 12時 |
| 表面照明: | 300 Cd/m2 (ニット) |
| 概要 ディム: | 54.48 (H) x84.71 (V) x3.40 (T) (mm) |
| アクティブ エリア: | 48.96 ((H) x73.44 ((V) (ミリ) |
| タッチスクリーン: | 容量感触パネルで |
| CTPドライバー: | FT6336U |
| ドライバーIC: | ILI9488 |
| 接続: | プラグ |
| 動作温度: | -20°C から +70°C |
| 保存温度: | -30°C から +80°C |
| 証明書: | ISO9001:2015 / ISO1400:2015 |
| コンプライアンス | REACHとRoHSに準拠している |
メカニカル・スケープ・図
インターフェース・ピン定義
|
ピン違う 違う |
シンボル | 機能 |
| 1 | XL | 左の線に触れる |
| 2 | YU | 上回路に触れる |
| 3 | XR | 右端に触れる |
| 4 | YD | 下の線に触れる |
| 5 | GND | 地面 |
| 6 | IOVCC | 電源 1.8V |
| 7 | VCC | 電源 2.8V |
| 8 | FMARK | フレーム同期信号 |
| 9 | CS | チップ選択入力ピン (アクティブ低) |
| 10 | RS | データ/コマンド選択ピンを並行表示する |
| 11 | WR/SPI_SCL | シリアルクロックとして8080 MCU の平行インターフェース/SCL ピンの書き込みを有効にする |
| 12 | RD | 8080 MCU の平行インターフェースで読み込みを有効にする. |
| 13 | SPI_SDA | シリアルデータ入力/出力双方向ピン |
| 14 | SPI_SDO | シリアルデータ出力 |
| 15 | リセット | 外部リセット入力 |
| 16 | GND | 地面 |
| 17から32 | DB0-DB15 | MCUのパラレルインターフェイスデータバス |
| 33 | LEDA | LED バックライト ((アノード) |
| 34~36 | LEDK | LEDバックライト (カソード) |
| 37 | GND | 地面 |
| 38 | IM0 | インターフェースモードを選択 |
| 39 | IM1 | インターフェースモードを選択 |
| 40 | IM2 | インターフェースモードを選択 |
容量タッチスクリーンインターフェースピン定義
| 1 | CTP_RST | タッチスクリーンリセット |
| 2 | CTP_INT | タッチスクリーン中断信号 |
| 3 | CTP_SDA | タッチスクリーンデータ信号 |
| 4 | CTP_SCL | タッチスクリーンクロック信号 |
| 5 | GND | 地面 |
| 6 | VDD | 電源 |
オプティカル仕様
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
|
白色照明量 (中央) |
Lv |
Θ=0 普通観る 角度IBL= 120mA |
- そうだ | 300 | - そうだ | cd/m2 | |
| 応答時間 | トル+Tf | - そうだ | 20 | 40 | ms | ||
| コントラスト比 | CR | - そうだ | 500 | - そうだ | - そうだ | ||
|
色染色性 (CIE1931) |
白い | Wx | 0.292 | 0.307 | 0.322 | ||
| ワイ | 0.312 | 0.327 | 0.342 | ||||
|
視角 |
ホール |
ΘL |
CR≥10 |
- そうだ | 70 | - そうだ | |
| ΘR | - そうだ | 70 | - そうだ | ||||
|
ヴァー |
オーケストラ | - そうだ | 60 | - そうだ | |||
| ΘD | - そうだ | 60 | - そうだ | ||||
| 照明の均一性 | 平均 | Θ=0 | 80 | 90 | - そうだ | % | |
| 色域 | NTSC | Θ=0 | 57 | 60 | - そうだ | % | |
| オプティマビュー方向 | 12時半 | ||||||
電気特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット |
| アナログ電源電圧 | VDD | 2.4 | 2.8 | 3.3 | V |
| デジタル電源電圧 | VDDI | 1.65 | 1.8 | 3.3 | |
| 入力信号 電圧 | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| LED電流 | IL | - | 90 | 120 | mA |
| LED電圧 | VL | - | 2.8 | 3.2 | V |
| LEDの使用寿命 | HR | 30000 | 40000 | 時数 |

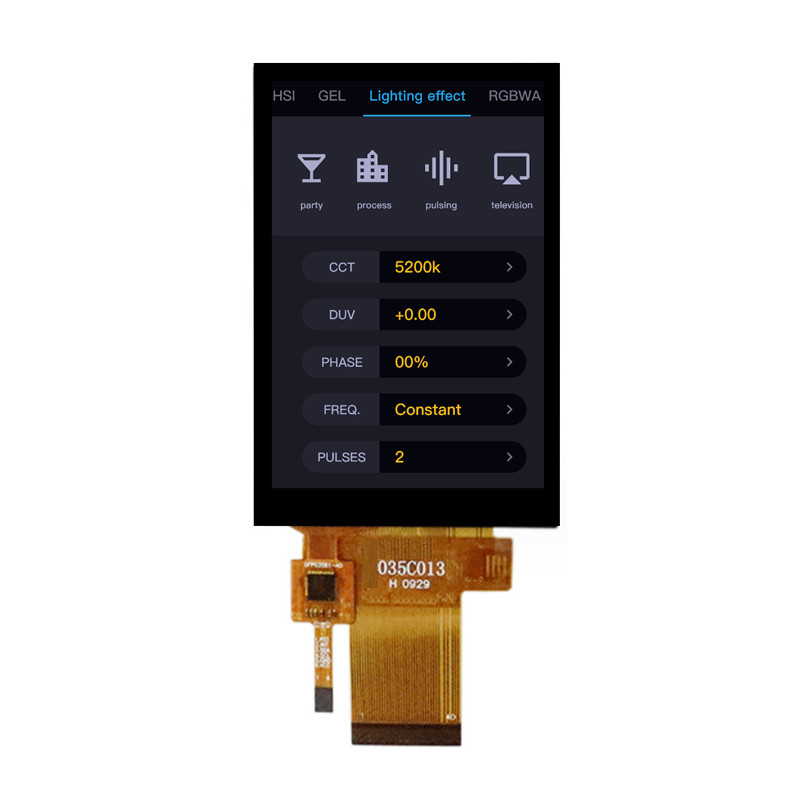

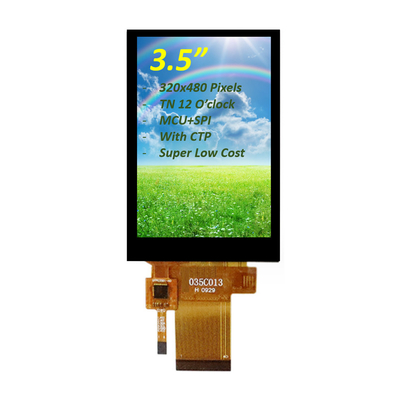

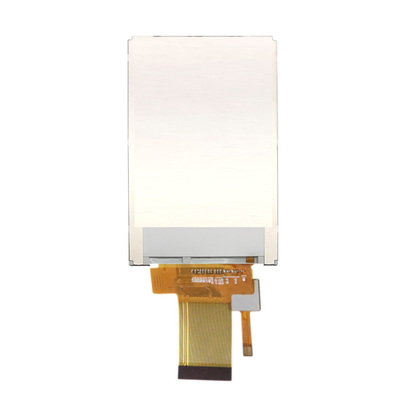

製品画像
