商品の詳細:
|
| 製品: | 4.3インチ レジスティブタッチスクリーン TFT | 決議: | 480×272 |
|---|---|---|---|
| 見る方向: | IPS,あらゆる角度から見る | ドライバIC: | ST7283 |
| タッチスクリーン: | 抵抗性タッチパネル (RTP) | ピン番号: | 40ピン |
| 接続: | ZIF FPC 46mm | 表面の光: | 500 cd/m2 (ニット) |
| 稼働電圧: | 3.3V | インターフェース: | rgb |
| 作業温度: | 20°Cから+70°C | 貯蔵温度: | -30°Cから+80°C |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | IPS 抵抗性タッチシーン,4.3インチTFTLCDモジュール,480x272はTFT LCDモジュールに点を打つ |
||

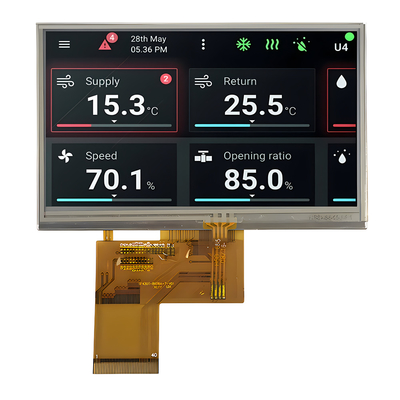

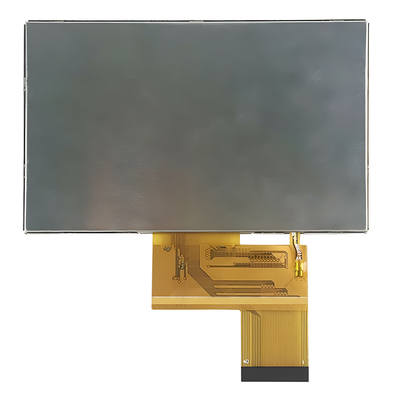

このアイテムについて SFTO430JS-7025A-T 4.3 インチ IPS レジスティブ トゥッチセイン TFT
Saef Technology SFTO430JS-7025A-Tは,さまざまな用途のために設計された高性能4.3インチのTFTLCDモジュールである.統合されたST7283ドライバICを搭載し,RGBインターフェースをサポートしている.接続性の柔軟性を提供するこのモジュールの電源電圧は3Vから3.6V,典型的な値は3.3Vです.このTFTLCDモジュールはIPSタイプで,一貫した視聴体験のために全視角を提供しています..500 ニットという明るさで,屋内外で使用可能で,様々な照明条件で読み取れるようにしています.
The module's wide operating temperature range -20℃ to +70℃ and storage temperature range of -30℃ to +80℃ make it ideal for industrial and commercial applications where devices may be subjected to temperature extremes.
SFTO430JS-7025A-Tは,以下を含む幅広いアプリケーションのための汎用的なソリューションです.
- 工業機器
- スキャナー
- 自律化システム
- アクセス制御システム
- 監視装置
- 分析機
- セキュリティシステム
抵抗性のあるタッチスクリーンの機能により,ユーザーとのインタラクションが可能になり,ディスプレイとタッチ機能の両方を必要とするデバイスにとってユーザーフレンドリーな選択肢となっています.SFTO430JS-7025A-Tは,高可視性と耐久性が不可欠なアプリケーションのための堅牢で信頼できるディスプレイソリューションです.
製品情報
| 製品: | 4.3インチレジスティブタッチスクリーン TFT |
| 決議: | 480×272 |
| 表面照明: | 500 Cd/m2 (ニット) |
| 見る方向: | IPS,あらゆる角度から見る |
| インターフェース: | RGB |
| ドライバーIC: | ST7283 |
| ピン番号: | 40ピン |
| タッチスクリーン: | 抵抗性タッチパネル (RTP) |
| 接続: | ZIF FPC 46mm |
| 動作電圧: | 3.3V |
| 動作温度: | -20°C から +70°C |
| 保存温度: | -30°C から +80°C |
| LEDの寿命: | 401000 時間 |
| コンプライアンス | REACHとRoHSに準拠している |
メカニカル・スケープ・図
ピン定義
| 違う | PIN名 | I/O | 記述 |
| 1 | LED-K | 私は | LED カソード |
| 2 | LED-A | 私は | LEDアノード |
| 3 | VSS | 私は | パワーグラウンド |
| 4 | VDD | 私は | 電力源 |
| 5〜12 | R00-R07 | 私は | REDデータ信号 (LSB) |
| 13から20 | G00-G07 | 私は | GREEN データ信号 (LSB) |
| 21〜28 | R00-R07 | 私は | BLUE データ信号 (LSB) |
| 29 | VSS | 私は | パワーグラウンド |
| 30 | DLCK | 私は | 各日付をサンプリングするクロック信号 |
| 31 | DISP | 私は | ON/OFF信号を表示する |
| 32 | HSYNC | 私は | 水平の同期信号 |
| 33 | VSYNC | 私は | 垂直同期信号 |
| 34 | DE | 私は | 入力データ制御を有効にする |
| 35 | NC | - | セットオープン |
| 36 | GND | 私は | パワーグラウンド |
| 37 | XR | 私は | タッチパネルPIN |
| 38 | YD | 私は | タッチパネルPIN |
| 39 | XL | 私は | タッチパネルPIN |
| 40 | YU | 私は | タッチパネルPIN |
最大絶対限度
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 3.0-3 わかった6 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 3.0 | 3.3 | 3.6 | V | - |
| 供給電流 | IDD | - | TBD | - | mA | VDD=3.3V,Ta=25°C |
| 入力電圧 | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| 入力流出電流 | IIL について | - | TBD | - | mA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
注記 |
| 供給電圧 | Vf | 20.3 | 22.4 | 24 | V | If=20mA | - |
| 供給電流 | もし | - | 20 | - | mA | - | - |
| 逆電圧 | ロープ | - | - | 5 | V | - | |
| 電力消耗 | Pd | - | 448 | - | mW | - | |
| LCM の 照明 濃度 |
- |
- | 500 | - | Cd/m2 | If=20mA | - |
| LCMの均一性 | - | 70 | 75 | - | % | If=20mA | - |
| バックライトの色 | ホワイト | ||||||
