レジスティブタッチスクリーン TFT LCD 2.4 インチ MCU&RGB インターフェース 製品紹介
SF-TC240H-8944A-Tは,2.4インチのTFT-LCDディスプレイで,解像度は240x320ピクセル,明るさは350cd/m2である.このモジュールは,MCU 8/16/18bit RGB と RGB 16/18bit 3/4 Line インターフェースをサポートする ILI9341 コントローラー IC を使用しています.画面のモジュールの寸法は 42.72 ((W) x 60.26 ((H) x 3.5 ((T) mmであり,アクティブエリアは 36.73 ((W) x 48.96 ((H) mmである. アナログのための供給電圧範囲は2.6Vから3.3Vです.典型的な値は2.8Vです..
このディスプレイモジュールは,TN型スクリーンで12:00の視方向を使用している.SF-TC240H-8944A-Tモジュールは,-20°Cから+70°Cの温度で動作し,貯蔵温度は-30°Cから+80°Cの範囲にある.
特徴
| 製品: | 2.4インチ TFT LCD ディスプレイ |
| 決議: | 240*320 |
| ドライバーIC: | ILI9341V |
| 見る方向: | 12:00 |
| ピン番号: | 48ピン |
| 表面照明: | 350 Cd/m2 |
| LEDの寿命: | 401000 時間 |
| タッチスクリーン: | 抵抗性タッチパネル |
| 蓋のガラスの寸法: | カスタマイズ可能 |
| インターフェース: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| 接続: | 溶接 |
| 準拠性 | REACHとRoHSに準拠している |
レジスティブタッチスクリーン TFT LCD 2.4 インチ MCU&RGB インターフェース 製品図
PIN 記述
| 違う | PIN名 | I/O | 記述 |
| 1 | YU | 私は | タッチパネルのピン |
| 2 | XL | 私は | タッチパネルのピン |
| 3 | YD | 私は | タッチパネルのピン |
| 4 | XR | 私は | タッチパネルのピン |
| 5 | GND | 私は | 地面 |
| 6 | VCI | 私は | 電源 2.8V ストレージ |
| 7 | VDD3 | 私は | 電源 2.8V/1.8V 電圧 |
| 8 | VDD3_P(NC) | - | セットオープン |
| 9 | BC_CTRL (NC) | - | セットオープン |
| 10 | BC (NC) | - | セットオープン |
| 11 | TE | オー | MPUとフレームの書き込みを同期する 引き裂き効果の出力ピン |
| 12〜29 | DB17-DB0 | I/O | データの表示 I/O |
| 30 | SDA | I/O | シリアル入力信号 |
| 31 | DOTLCK | 私は | RGB インターフェース操作のためのドットクロック信号 |
| 32 | ENABLE 可能な | 私は | RGB インターフェース操作のためのデータ有効信号 |
| 33 | HSYNC | 私は | 直線水平同期信号 |
| 34 | VSYNC | 私は | フレーム垂直同期信号 |
| 35 | RDX | 私は | ストロブ信号入力ピンを読み |
| 36 | WRX | 私は | ストロブ信号入力ピンを書き |
| 37 | DCX | 私は | 登録 選択 信号 |
| 38 | CSX | 私は | チップ選択信号の入力ピン |
| 39 | リセット | 私は | LCM リセット入力信号 |
| 40 | IM0 | 私は | 4ページを参照してください,MCUインターフェースモードを選択 |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | 私は | LEDアノード |
| 45 | LED_K1 | 私は | LED カソード |
| 46 | LED_K2 | 私は | LED カソード |
| 47 | LED_K3 | 私は | LED カソード |
| 48 | LED_K4 | 私は | LED カソード |
絶対最大格付け
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
DC特性 (VDD=2.8V,Ta=25°C)
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | mA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | テスト | 注記 |
| 供給電圧 | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA | - |
| 供給電流 | もし | - | 80 | - | mA | - | - |
| 逆電圧 | ロープ | - | - | 5 | V | - | |
| 電力消耗 | Pd | - | 288 | - | mW | - | |
| LCM の 照明 濃度 | | - | 350 | - | Cd/m2 | If=80mA | - |
| LCMの均一性 | - | 80 | - | - | % | If=80 mA | - |
| バックライトの色 | ホワイト | ||||||

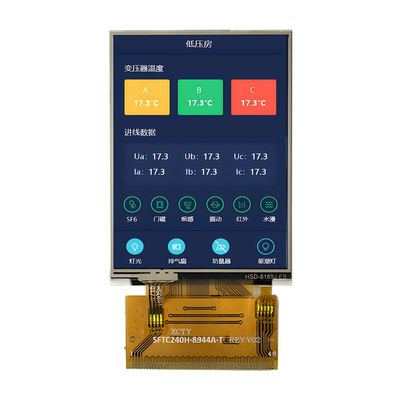

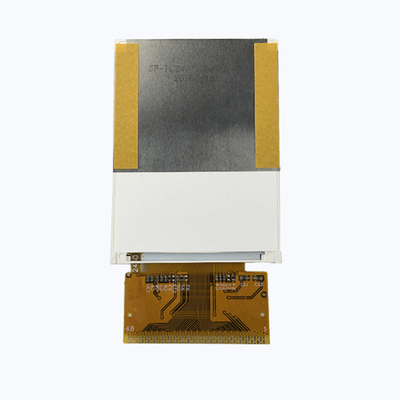

レジスティブタッチスクリーン TFT LCD 2.4 インチ MCU&RGB インターフェイス 製品画像
