商品の詳細:
|
| 製品: | 3.5インチLCDモジュール | 決議: | 320x480ピクセル |
|---|---|---|---|
| 見る方向: | 12時 | タッチスクリーン: | 抵抗タッチ パネル |
| 保護ガラス次元: | カスタマイズ可能/オプション | インターフェース: | RGB/MCUオプション |
| ピン番号: | 45のピン | 接続: | ZIF FPC |
| 表面の光: | 300cd/m2 (ニット) | LEDの寿命: | 40千時間 |
| ハイライト: | 320×480 TFT LCD,抵抗性タッチスクリーン TFT LCD,3.5インチ TFT LCD |
||
3.5インチ 320×480 TFT LCD 12時
モデル番号 SF-TC350H-8677A1-T
SF-TC350H-8677A1-Tは,TFT-LCDモジュールである.TFT-LCDパネル,ドライバIC,FPC,バックライトユニット,レジスティブタッチスクリーンから構成されている.5 円のディスプレイエリアは 320X ((RGB) X480 ピクセルを含み,最大 262K 色を表示できますこの製品は RoHS 環境基準を満たしています.
SF-TC350H-8677A1-Tは3.5インチの斜面TN伝送型TFT液晶ディスプレイモジュールである.このモジュールの寸法サイズは54.48x84.71x3.25mm,アクティブエリアのサイズは49.66x74.29mmである.このTFTディスプレイモジュールは,MCU+RGBインターフェースをサポートするILI9488ドライバーICを使用していますこの320x480 TFT LCDモジュールは,コントラスト比 (典型的な値) 500でCD/m2の明るさ300を持っています:1モジュールは温度20°C~+70°Cで動作し,貯蔵温度は30°C~+80°Cです.
レジスティブタッチスクリーン3.5インチ TFT LCD製品図
PIN 記述
| 違う | PIN名 | I/O | 記述 |
| 1 | GND | 私は | 地面 |
| 2 | LEDA | オー | LEDアノード |
| 3 | LEDK | オー | LED カソード |
| 4 | GND | 私は | 地面 |
| 5 | VCC | 私は | 電源 2.8V ストレージ |
| 6 | VCC | 私は | 電源 2.8V ストレージ |
| 7 | GND | 私は | 地面 |
| 8 | リセット | 私は | LCM リセット入力信号 |
| 9 | VSYNC | 私は | フレーム垂直同期信号 |
| 10 | HSYNC | 私は | 直線水平同期信号 |
| 11 | DOTCLK | 私は | RGB インターフェース操作のためのドットクロック信号 |
| 12 | ENABLE 可能な | 私は | RGB インターフェース操作のためのデータ有効信号 |
| 13 | GND | 私は | 地面 |
| 14 | IM0 | 私は | インターフェイスモード信号を選択します. |
| 15 | IM2 | 私は | インターフェイスモード信号を選択します. |
| 16〜31 | DB15-DB0 | I/O | データの表示 I/O |
| 32 | GND | 私は | 地面 |
| 33 | SDA | 私は | シリアル入力信号 |
| 34 | WRX-SCL | 私は | ストロブ信号入力ピンを読み |
| 35 | CSX | 私は | チップ選択信号の入力ピン |
| 36 | GND | 私は | 地面 |
| 37 | XR | オー | タッチパネルのピン |
| 38 | YD | オー | タッチパネルのピン |
| 39 | XL | オー | タッチパネルのピン |
| 40 | YU | オー | タッチパネルのピン |
| 41 | DCX | 私は | レジスタ選択信号 |
| 42 | IM1 | 私は | インターフェイスモード信号を選択します. |
| 43 | RDX | 私は | シグナルを読み取れ |
| 44 | GND | 私は | 地面 |
| 45 | TE | 私は | TE (撕裂効果) 出力信号として機能する. |
絶対最大格付け
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
DC特性 (VDD=2.8V,Ta=25°C)
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | mA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
注記 |
| 供給電圧 | Vf | - | 19.2 | - | V | If=20 mA | - |
| 供給電流 | もし | - | 20 | - | mA | - | - |
| 逆電圧 | ロープ | - | - | 5 | V | - | |
| 電力消耗 | Pd | - | - | - | mW | - | |
| LCM の 照明 濃度 |
- |
- | 300 | - | Cd/m2 | If=20mA | - |
| LCMの均一性 | - | 80 | - | - | % | If=20 mA | - |
| バックライトの色 | ホワイト | ||||||
タッチスクリーンパネルの仕様
| ポイント | シンボル | ミン | タイプ | マックス | ユニット | コメント |
| 透明性 | - | - | 82 | - | % | JIS K-7105 |
| 霧 | - | - | 1 | - | % | JIS K-7105 |
| 表面の硬さ | - | - | 3 | - | H | 150gf 45° |
| FPCの剥離強度 | - | 5 | - | N | 上向き 90° | |
| FPC 曲げ | - | - | 3 | - | サイクル | R=1です090° |
| 入力力 | - | - | 50 | gf | - | |
| 定位電圧 | Vタッチ | 7 | V | DC | ||
| X軸抵抗 | Rx | 150 | 500 | FPC PIN | ||
| X軸抵抗 | レイ | 300 | 900 | |||
| 線形性 | - | - | ±15 | ±20 | % | - |
| おしゃべり | - | - | - | 15 | ms | - |
| 断熱抵抗 | リ | 10 | - | - | MΩ | - |
| 記録 生活 | - | 100,000 | - | - | タイムズ | - |
| インプット ライフ | - | 1,000,000 | - | - | タイムズ | - |
オプティカル特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | 注記 | |||
| ミニ | タイプ | マックス | |||||||
| 1 | 応答時間 | トル+Tf | 25°C | - | 12 | 24 | ミス | (1) (2) について | |
| 2 | 伝播性 (極化器なし) | T (%) | - | - | 14.74 | - | - | - | |
| 3 | コントラスト率 | C.C. |
θ=0 正常視角 |
400 | 500 | - | - | (1) (3) について | |
| 4 |
観る 角度
|
ほら | θR | CR>10 | - | 70 | - | レベル | - |
| θL | - | 70 | - | ||||||
| ヴェル | Θ+ | - | 70 | - | |||||
| ほら | - | 60 | - | ||||||
| 5 | 染色性 | ホワイト | X について | Cライト | 0.283 | 0.303 | 0.323 | - | - |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| 赤色 | X について | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| 緑色 | X について | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| 青い | X について | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

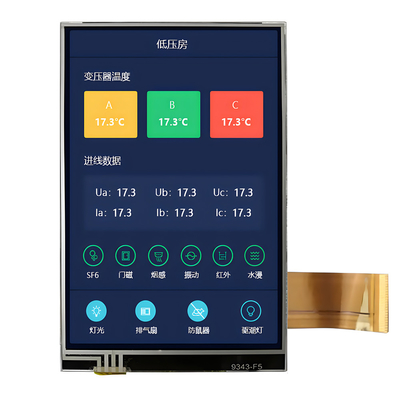

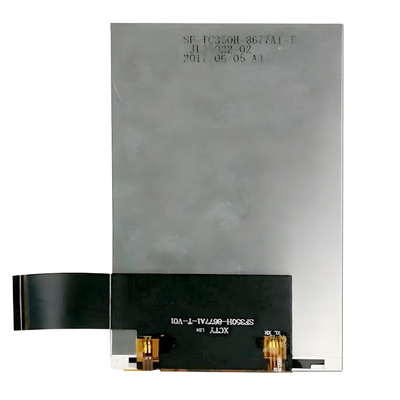

レジスティブタッチスクリーン 3.5インチ TFT LCD製品画像
