商品の詳細:
|
| 製品: | 2.6インチTFTLCDディスプレイ | 決議: | 480X320 |
|---|---|---|---|
| 見る方向: | IPS,あらゆる角度から見る | タッチスクリーン: | 抵抗性タッチパネル (RTP) |
| ドライバIC: | R61531 | ピン番号: | 40ピン |
| 接続: | FPCのコネクターのタイプ | 表面の光: | 250 cd/m2 (ニット) |
| 動作温度: | -20°Cから+70°C | インターフェース: | MCU |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 480×320 レジスティブタッチスクリーン TFT LCD,2.6インチ 抵抗性タッチスクリーン TFT LCD,MCUインターフェイス 抵抗性タッチスクリーン TFT LCD |
||
この商品について 抵抗性タッチスクリーン TFT LCD 2.6インチ SF-TC260A-9954A-T
記述
2.6インチレジシブタッチスクリーンTFTLCDディスプレイSF-TC260A-9954A-Tは,様々な電子機器で広く使用されているディスプレイ製品です.6インチ SF-TC260A-9954A-T: ディスプレイの斜面サイズは2.6インチで,レジスティブなタッチスクリーン技術,MCUインターフェイス, 480x320ピクセル解像度,262Kフルカラー技術を使用しています.画面全体に 鮮明で鮮明な画像を 提供できるようにするIPS テクノロジーを採用し,ユーザーに広い視点を提供し,異なる角度から画像の品質を維持できるようにします.この製品の作業温度範囲は -20 °Cから70 °Cです,様々な使用環境に適しています.
輪郭図
PIN 記述
| 違う | PIN名 | I/O | 記述 |
| 1 | YU | I/O | タッチパネル入力信号 |
| 2 | XL | I/O | タッチパネル入力信号 |
| 3 | YD | I/O | タッチパネル入力信号 |
| 4 | XR | I/O | タッチパネル入力信号 |
| 5 | GND | P | 地面 |
| 6 | IOVCC | P | 電源 2.8V/1.8V 電圧 |
| 7 | VCI | P | 電源2.8V電圧 |
| 8 | IM0 | 私は | 8BIT/16BIT選択 |
| 9 | GND | P | 地面 |
| 10 | リセット | 私は | LCM リセット入力信号 |
| 11 | CS | 私は | チップ選択信号の入力ピン |
| 12 | RS | 私は | コマンド/データ選択信号 |
| 13 | GND | P | 地面 |
| 14 | WR | 私は | ストロブ信号を書き込む |
| 15 | RD | 私は | ストロブ信号を読み取れ |
| 16~31 | DB0-DB15 | I/O | データ信号 |
| 32 | GND | P | 地面 |
| 33 | LED_A | P | LEDアノード |
| 34 | LED_K1 | P | LED カソード |
| 35 | LED_K2 | P | LED カソード |
| 36 | LED_K3 | P | LED カソード |
| 37 | LED_K4 | P | LED カソード |
| 38 | LED_K5 | P | LED カソード |
| 39 | LED_K6 | P | LED カソード |
| 40 | GND | P | 地面 |
最大絶対限度
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
DC特性 (VDD=2.8V,Ta=25°C)
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | mA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
注記 |
| 供給電圧 | Vf | 3 | 3.2 | 3.4 | V | If= 90 mA | - |
| 供給電流 | もし | - | 90 | - | mA | - | - |
| 逆電圧 | ロープ | - | - | 5 | V | - | |
| 電力消耗 | Pd | - | 192 | - | mW | - | |
| LCM の 照明 濃度 |
- |
250 | 300 | - | Cd/m2 | If= 90 mA | - |
| LCMの均一性 | - | 80 | - | - | % | If= 90 mA | - |
| バックライトの色 | ホワイト | ||||||
タッチスクリーンパネルの仕様
| ポイント | シンボル | ミン | タイプ | マックス | ユニット | コメント |
| 透明性 | - | - | 82 | - | % | |
| 霧 | - | - | 1 | - | % | |
| 表面の硬さ | - | - | 3 | - | H | |
| FPCの剥離強度 | - | 5 | - | N | ||
| FPC 曲げ | - | - | 3 | - | サイクル | |
| 入力力 | - | - | 50 | gf | ||
| 定位電圧 | Vタッチ | 7 | V | |||
| X軸抵抗 | Rx | 200 | 500 | |||
| X軸抵抗 | レイ | 400 | 1000 | |||
| 線形性 | - | - | ±15 | ±20 | % | - |
| おしゃべり | - | - | - | 20 | ms | - |
| 断熱抵抗 | リ | 10 | - | - | MΩ | - |
| 記録 生活 | - | 50,000 | - | - | タイムズ | - |
| インプット ライフ | - | 1,00,000 | - | - | タイムズ | - |
オプティカル特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | 注記 | |||
| ミニ | タイプ | マックス | |||||||
| 1 | 応答時間 | トル+Tf | 25°C | - | 15 | - | ミス | (1) (2) について | |
| 2 | 伝達力 (PLで) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | コントラスト率 | C.C. |
θ=0 正常視角 |
- | 600 | - | - | (1) (3) について | |
| 4 |
観る 角度
|
ほら | θR | CR>10 | 80 | - | レベル | - | |
| θL | 80 | - | |||||||
| ヴェル | Θ+ | 80 | - | ||||||
| ほら | 80 | - | |||||||

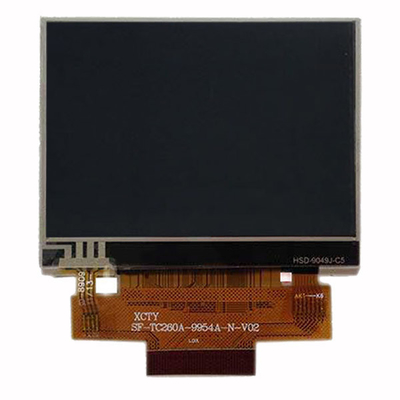

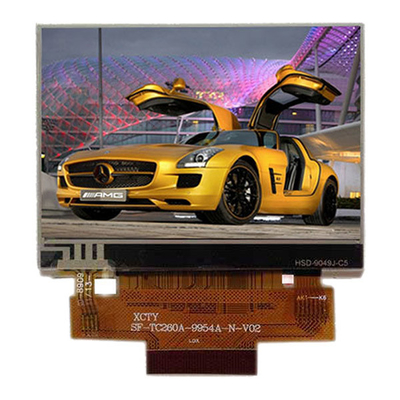

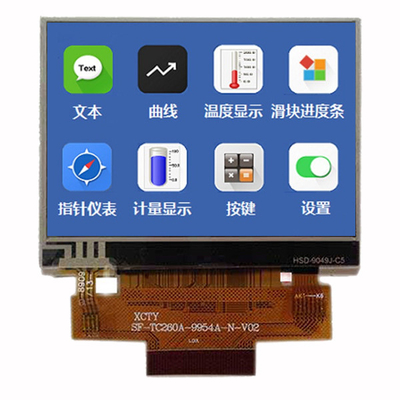

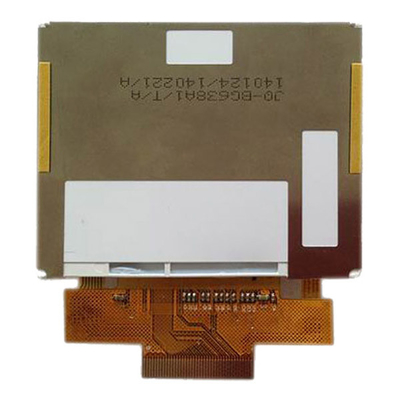

製品画像
