商品の詳細:
|
| 製品: | 2.4インチ TN TFT LCD | 決議: | 240*320 ピクセル |
|---|---|---|---|
| タッチスクリーン: | 持っていない | 見る方向: | 12H |
| インターフェース: | SPI | ピン番号: | 10のピン |
| 接続: | 接続する | 表面の光: | 400 cd/m2 (カスタマイズ可能) |
| ドライバIC: | ST7789V,ILI9341 オプション | LEDの寿命: | 40千時間 |
| 作業温度: | -20°C ～ +70°C | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | SPIインターフェイスLCD表示モジュール,240×320 LCDディスプレイモジュール,2.4インチLCDディスプレイモジュール |
||
低コスト2.4インチQVGA TFT LCD製品紹介
Saef Technologyは,TFTディスプレイとタッチスクリーン製造に特化した.我々はまた,顧客の要求に応じてカスタマイズされたサービスを提供することができます. 2.4インチTFTLCD製品コストの良好な制御と最適化を達成し,非常に高いコスト効率をもたらしました.したがって,より多くのユーザーが長期パートナーとしてSAEFを選択します.
2.4インチのTFTディスプレイSFTO240JY-7182ANは,解像度240×320ピクセルで,明確な画像表示を提供します. ドライバICはST7789Vで,複数のインターフェースと高い色深さ (262K色) をサポートしています.このモデルはSPIインターフェースを備えており,明るさは400cd/m2, 異なる照明条件に適応する. 製品は -20 °Cから70 °C間で動作し,様々な環境条件に適応することができます. -30 °Cから80 °C間で保管することができます.長期保存が性能に影響を与えないことを確保するこの2.4インチのQVGA TFTディスプレイは,医療機器,産業制御,スマートホーム,自動車ナビゲーションなどの様々な分野で広く使用されています.高い明るさ (1000 ニット まで) と 対照性 に よっ て,外 に いる 時 も,直接 の 日光 に 晒さ れ た 時 も 鮮明 に 見える低コストは,2.4インチのTFT 240*320ドットマトリックス製品SFTO240JY-7182ANの主要な利点であり,予算が限られているが,良いディスプレイ性能を必要とするプロジェクトにとって理想的な選択となっています.

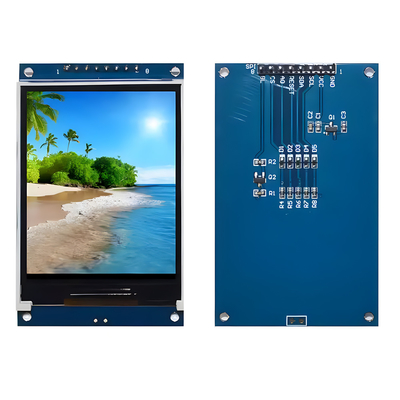

開発者にとって,ディスプレイ画面と開発ライブラリのためのドライバサポートは同様に重要です.SFTM240JY-7182AN(PCB付き) は,Arduino用のGFXライブラリなどの開発ライブラリをサポートし,効率的なディスプレイパフォーマンスと簡素化された開発プロセスを提供します.
特徴
| ポイント | 仕様 | ユニット |
| モデル番号 |
SFTO240JY-7182AN |
/ |
| 表示モード | 通常は黒色で 伝達性がある | / |
| 見る方向 | 12時 | / |
| 色 | 262K | / |
| ドライブIC | ST7789 | / |
| インターフェースタイプ | 4 ライン SPI | / |
| 尺寸の輪郭 | 42.72 (W) x 59.46 (H) x 2.34 (T) |
mm |
| アクティブ エリア | 36.72 (W) × 48.96 (H) |
mm |
| 決議 | 240 RGB ((H) × 320 ((V) | ピクセル |
| ピクセルピッチ | 0.153 (W) × 0.153 (H) |
mm |
輪郭図
インターフェイス・ピン説明
|
ピン |
シンボル | 記述 |
| 1 | GND | 地面 |
| 2 | リセット | LCM リセットピン |
| 3 | SCL | シリアルクロックピン |
|
4 |
RS |
登録 ピンを選択 RS= √ 1 √: データを表示する. RS=0: コマンドデータ |
| 5 | CS |
チップ選択ピン (低調で有効) |
| 6 | SDA | シリアルデータ入力 |
| 7 | SDO | シリアルデータ出力 |
| 8 | VCC | アナログ用の電源 (2.8V-3.3V) |
| 9 | LED+ | バックライトのアンード |
| 10 | LED | バックライトのカソード |
図面図
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ電源電圧 | VCC | -0だった3 | 4.6 | V |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
| 湿度 | RH |
- そうだ |
90% (最大60°C) | RH |
電気特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8/28 | 3.3 | V |
| アナログ電源電圧 | VCC | 2.6 | 2.8 | 3.3 |
- そうだ |
| 入力電流 | アイディ |
- そうだ |
20 |
- そうだ |
mA |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | 3.0 | 3.2 | 3.4 | V |
| 前向きの電流 | もし |
- そうだ |
80 |
- そうだ |
mA |
| 運用寿命 |
- そうだ |
- そうだ |
40000 |
- そうだ |
時間 |

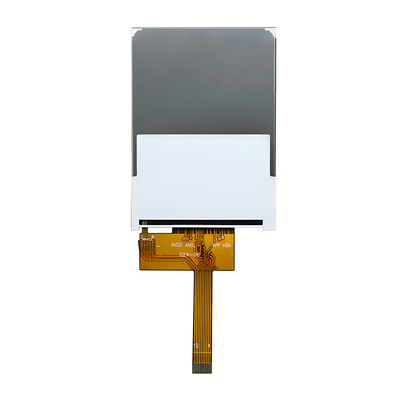

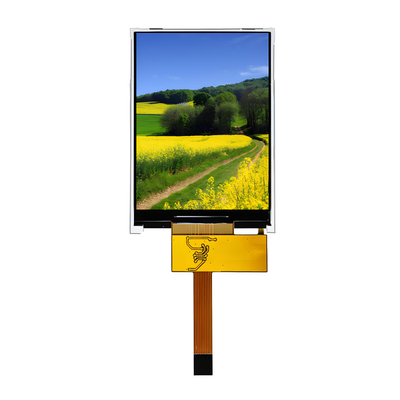

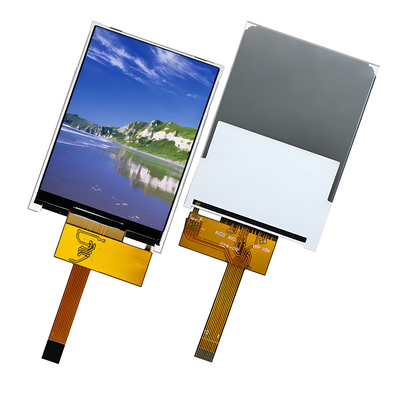

製品写真
