商品の詳細:
|
| キーワード: | 13.3インチ 容量感触画面 TFT モジュール | 決議: | 1920*1080ピクセル |
|---|---|---|---|
| LCDインターフェース: | EDP | 表面の光: | 1000 cd/m2 |
| タッチスクリーン: | CTP (投影容量タッチスクリーン) | CTP インターフェイス: | USB |
| LCDサイズ: | 305.19 x 177.69 x 2.58 mm (w/o タッチ) | タッチ付きのLCD: | 307.55 x 185.62 x 4.58 mm (タッチ付き) |
| アクティブ エリア: | 293.76 x 165.24 mm | 作業温度: | -10°C から +60°C |
| 貯蔵温度: | -20℃への+60℃ | ディスプレイタイプ: | IPS全視角 |
| 表面処理: | 霞25%、3H | コントラスト比: | 1000 |
| 色を表示する: | 16.7 M | LEDの寿命: | 30,000時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 13.3インチHDMI TFT LCDディスプレイ,1920×1080 HDMI TFT LCD ディスプレイ,1000nits HDMI TFT LCD ディスプレイ |
||
** データシート ダウンロード **
SFTO1330XC-7119A10CT 仕様.pdf
この商品についてSFTO1330XC-7119A10CT
高明るさ13.3インチPCAP HDMI TFT LCDディスプレイを紹介します.1920×1080 画素の解像度と 1000 ニットの輝きでこのスクリーンは,最も明るい環境でも 優れた透明性と可視性を保証します.
この汎用的なディスプレイは,以下を含む幅広いアプリケーションに最適です.
高明るさ 13.3 インチ PCAP HDMI TFT LCD ディスプレイで 視覚体験を向上させてくださいこのディスプレイは,あらゆる環境で優れたパフォーマンスと信頼性を提供するために構築されています新しい製品を開発するか,既存のシステムを改良するかは別として,このディスプレイは,あなたのニーズに理想的な選択です.
詳細情報や報考を依頼するには,私たちと連絡してください!
|
特徴 |
サイズ | 13.3インチ |
| 決議 | 1920 (水平) x1080 (垂直) | |
| インターフェース | eDP1.2/2.7Gbps/2レーン | |
| 接続型 | 20455-030E-76 (I-PEX) | |
| 色深さ | 16.7M | |
| 技術の種類 | A-si | |
| ディスプレイスペック ピクセルピッチ (mm) | 0.153×0153 | |
| ピクセル構成 | RGB垂直ストライプ | |
| 表示モード | 通常は黒 | |
| TPドライバーIC | NC | |
| LCD 表面処理 | 防光コーティング:3H | |
| 見る方向 | U/D/L/R:85/85/85/85 | |
| コントラスト比 | 1000 (TYP) | |
| 色域 | 72% | |
| 照明度 (cd/m2) | 1000 (TYP) | |
| 電力消費 |
液晶:1.8 (W) (Max) (White) (ホワイト) |
|
| LED番号 | 50 LEDS | |
| 体重 (g) | - | |
|
メカニカル |
輪郭 (W x H x D) (ミリ) | 307.55 x 185.62 x 4.58 ミリメートル |
| TP レンズの視野 (mm) | - | |
| LCM (W × H × D) (mm) | 305.19 x 177.69 x 2.58 ミリメートル | |
| LCDアクティブエリア (mm) | 293.76×16524 | |
| TSP を含む/TSP を含む | TSPと |
製品図
ディスプレイピンの定義
|
ターミナル |
シンボル |
機能 |
|
|
1 |
NC |
繋がりがない |
|
|
2 |
H-GND |
地面 |
|
|
3 |
LAN1 N |
補完信号リンク _Lane1 |
|
|
4 |
LAN1 P |
真の信号リンク _Lane1 |
|
|
5 |
H-GND |
地面 |
|
|
6 |
LAN0_N |
補完信号リンク _Lane0 |
|
|
7 |
LAN0_P |
真の信号リンク _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
真の信号リンク _補助チャンネル |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
地面 |
|
|
12 |
LCD_VCC |
電源 3.3V (典型) |
|
|
13 |
LCD_VCC |
電源 3.3V (典型) |
|
|
14 |
BIST |
パネルの自己テストを有効にする |
|
|
15 |
H_GND |
地面 |
|
|
16 |
H_GND |
地面 |
|
|
17 |
HPD |
HPD (ホットプラグ検出) シグナルピン |
|
|
18 |
BL_GND |
高速地 |
|
|
19 |
BL_GND |
高速地 |
|
|
20 |
BL_GND |
高速地 |
|
|
21 |
BL_GND |
高速地 |
|
|
22 |
BL EN |
バックライト オン/オフ コントロールピン |
|
|
23 |
BL PWM |
バックライト PWM ダブニング |
|
|
24 |
NC |
繋がりがない |
|
|
25 |
NC |
繋がりがない |
|
|
26 |
BL PWR |
バックライトの電源 |
|
|
27 |
BL PWR |
バックライトの電源 |
|
|
28 |
BL PWR |
バックライトの電源 |
|
|
29 |
BL PWR |
バックライトの電源 |
|
|
30 |
NC |
繋がりがない |
|
電気仕様
|
パラメータ |
ミン |
タイプする |
マックス |
ユニット |
コメント |
|
|
表面の明るさ |
800 | 1000 | cd/m2 | |||
|
電源の電圧 |
VDD |
3.0 |
3.3 |
V |
注記 1 |
|
|
許容される入力リップル電圧 |
VRF |
- |
- |
100 |
mV |
VDD = 3.3V で |
|
電源電流 |
IDD |
- |
- |
mA |
注記1 |
|
|
入力電圧の差 |
VID |
- |
1320 |
mV |
||
|
電力消費量 |
0.9 |
|
W |
注記1 |
||
|
- |
4 |
- |
W |
注記2 |
||
|
- |
4.9 |
- |
W |
|||
PCAB USB ピンの定義
1 VCC
2つのUSB
3 USB+
4 GND

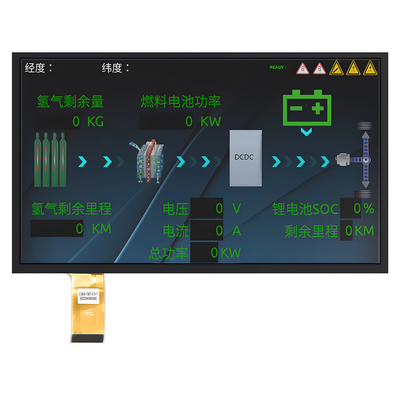

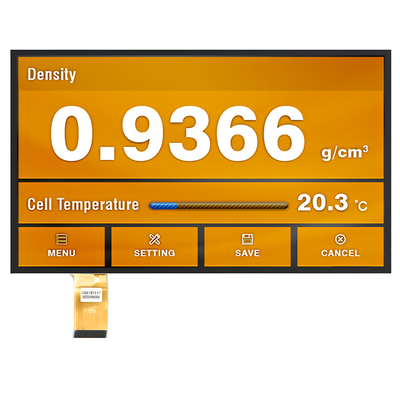

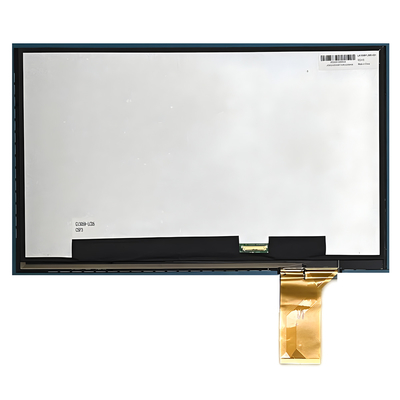

製品画像
