商品の詳細:
|
| 製品: | 10.1インチTFT LCDの表示 | 決議: | 800*1280ピクセル |
|---|---|---|---|
| タッチスクリーン: | CTPを使って | 見る方向: | IPS すべての視角 |
| インターフェース: | MIPI | ピン番号: | 40 |
| 接続: | コネクタ | 表面の光: | 300 cd/m2 (カスタマイズ可能) |
| ドライバーIC: | JD9365DA-H3 | LEDの寿命: | 40千時間 |
| 作業温度: | -20°C ～ +70°C | CTP 構造: | G+G |
| CTPドライバー: | GT9271 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 10.1インチTFT LCDの表示,自動車用TFT液晶ディスプレイ,工業用TFT液晶ディスプレイ |
||
この製品について: SFTO1010YX-7239ACT
10.1インチ TFT LCD ディスプレイでデバイスをアップグレードします 多機能で高性能なソリューションです自動車用ディスプレイインタラクティブなキオスクです このディスプレイは 卓越した透明性 耐久性 機能性があります
主要 な 特徴
申請
なぜ 私たちを選んだのか?
高品質でカスタマイズ可能なソリューションを あなたのニーズに合わせて提供しています1インチ TFT LCD ディスプレイは最先端技術と手頃な価格を組み合わせています次のプロジェクトに理想的な選択になります
私たちの全範囲を 探求する
産業用ディスプレイからIoTソリューションまで,お客様のニーズを満たす幅広い製品を提供しています.詳細を学ぶためにウェブサイトを訪れ,今日ご予約ください!
一般仕様
| パラメータ | 仕様 | ユニット |
| LCDサイズ | 10.1 | インチ |
| LCM 図面の寸法 | 143.00(H) X228.6 ((V) X2.6 ((T) | mm |
| アクティブエリア | 135.36 ((H) X216.58 ((V) | mm |
| ピクセル数 | 800RGB ((H) X1280 ((V) | ピクセル |
| ピクセルピッチ H XV | 0.1692 ((H) X 0.1692 ((V) | mm |
| ピクセル配置 | RGB 垂直ストライプ | 色 |
| 色を表示する | 16.7M | |
| 表示モード | 通常は黒 | |
| 色域 | タイプ 56% ミニ 52% | NTSC |
| 亮度 | タイプ:300 ミニ: 250 | cd/m2 |
| LED Q'ty | 32 (4シリーズ8並行) | |
| 視角 (CR 10) | タイプ:80/80/80/80 | |
| コントラスト比 | タイプ1000:1"分800秒"1 | |
| ドライバーIC | JD9365DA-H3 | |
| インターフェース | 3/4レーン MIPI (デフォルト 4レーン) | |
| モジュール重量 | TBD | g |
| タッチIC | GT9271 | |
| 触覚構造 | G+G |
輪郭図
タッチスクリーン 輪郭図
インターフェイス・ピン説明
| ピンナンバー | シンボル | 機能 |
| 1 | NC | 接続がない |
| 2 | VCC | 電源 3.3V |
| 3 | IOVCC | 電源 1.65~3.3V |
| 4 | GND | 地面 |
| 5 | RST (GRB) | LCMグローバルリセット (リセット:H=IOVCC) |
| 6 | NC | 接続がない |
| 7 | GND | 地面 |
| 8 | D0- | MIPI差分データ入力 (マイナス) |
| 9 | D0+ | MIPI差値データ入力 (正) |
| 10 | GND | 地面 |
| 11 | D1- | MIPI差分データ入力 (マイナス) |
| 12 | D1+ | MIPI差値データ入力 (正) |
| 13 | GND | 地面 |
| 14 | CLK - | MIPI差点クロック入力 (マイナス) |
| 15 | CLK+ | MIPI差点クロック入力 (正) |
| 16 | GND | 地面 |
| 17 | D2- | MIPI差分データ入力 (マイナス) |
| 18 | D2+ | MIPI差値データ入力 (正) |
| 19 | GND | 地面 |
| 20 | D3- | MIPI差分データ入力 (マイナス) |
| 21 | D3+ | MIPI差値データ入力 (正) |
| 22 | GND | 地面 |
| 23〜24 | NC | 接続がない |
| 25 | GND | 地面 |
| 26〜29 | NC | 接続がない |
| 30 | GND | 地面 |
| 31 | LEDK | バックライト カソード |
| 32 | LEDK | バックライト カソード |
| 33から38 | NC | 接続がない |
| 39 | LEDA | バックライトアノード |
| 40 | LEDA | バックライトアノード |
絶対最大格付け
| ポイント | シンボル | 価値観 | ユニット | |
| ミン | マックス | |||
|
電源電圧 |
IOVCC | -0だった3 | 3.6 | V |
| VCC | -0だった3 | 6.0 | V | |
| アヴェー | - そうだ | - そうだ | V | |
| 入力信号電圧 | VI | -0だった3 | IOVCC | V |
| 操作温度 | トップ | -20歳 | 70 | °C |
| 貯蔵温度 | TST | -30歳 | 80 | °C |
バックライトの特徴
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット |
| LED 前向き電流 | IF について | - そうだ | 180 | 225 | mA |
| LEDの電圧は,すべてのLEDストリング | VFストリング | 11.6 | - そうだ | 13.6 | ウォルト |
| LEDの寿命 |
N/A |
30000 |
40000 |
- そうだ |
HR |
| ポイント | シンボル | 条件 | 価値観 | |||
| ミン | タイプする | マックス | ||||
|
視角 |
ほら |
CR10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ΘL | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| 応答時間 | トン+TOFF |
θ=Φ =0 ° 普通 視角 |
- |
30 | 40 | |
| コントラスト比 | CR | 800 | 1000 |
- |
||
| 照明度 | L について | 280 | 300 | - | ||
| 照明の均一性 | YU | 75 | 80 | - | ||
|
色素性 (CIE1931) |
ホワイト |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
赤色 |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
緑色 |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
青い |
BX | 0.137 | ||||
| バイ | ||||||
| NTSC | 57% | |||||

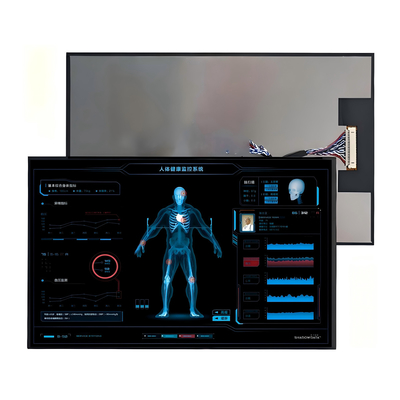

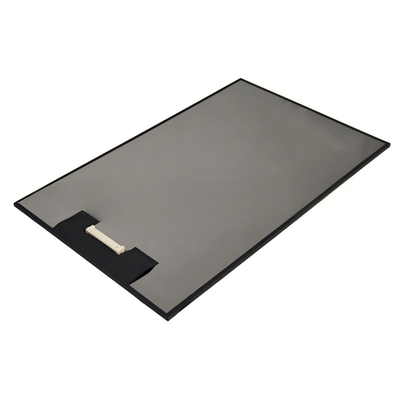

製品写真
環境/信頼性試験
| 違う | 試験項目 | 条件 | コメント |
| 1 | 高温操作 | Ts= +70°C 240時間 |
注記 1 IEC60068-2-2, GB2423. 2-89 について |
| 2 | 低温操作 | T=−20°C 240時間 | 注記 2 IEC60068-2-1 GB2423.1-89 |
| 3 | 高温保存 | Ta= +80°C 240時間 | IEC60068-2-2 GB2423. 2-89 |
| 4 | 低温 貯蔵 | T=−30°C 240時間 | IEC60068-2-1 GB/T2423.1-89 |
| 5 | 高温 湿度 貯蔵 | Ta=+60°C,90%RH最大,160時間 |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | 熱ショック (動作しない) | -30°C 30分 ~ +80°C 30分 変更時間: 5分, 30 サイクル |
寒さから始めよう 温度で終わります 高温 IEC60068-2-14 GB2423.22-87 |
|
7 |
静電放電 (操作) |
C=150pF,R=330 Ω,5ポイント/パネル 空気:±8KV,5回;接触:±4KV,5回 (環境: 15°C ~ 35°C 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 年 |
|
8 |
振動 (非運用) |
周波数範囲: 10~55Hz ストローク: 1.mm スウィープ: 10Hz~55Hz~10Hz XYZの各方向に2時間 (パッケージの条件) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | ショック (動作しない) |
60G 6ms, ± X, ± Y, ± Z 各方向に3回 |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | パッケージドロップテスト |
高さ: 80cm 角は1つ 3つの縁 6 表面 |
IEC60068-2-32 GB/T2423.8-1995 |
