商品の詳細:
|
| モデル番号: | SFTO560SH-7316AN | スクリーンサイズ: | 5.6インチ 縦 |
|---|---|---|---|
| 決議: | 640×480 ピクセル (RGBストライプ) | 明るさ: | 250 cd/m2 |
| 作業温度: | -20°C ～ +70°C | 技術: | TN TFT, 透過型 |
| インターフェース: | 24ビットデジタルRGB | バックライト: | 15個のLED、 |
| 見る方向: | 12時 最適 | 光学性能: | 51.2% NTSC |
| 電源: | 3.3V ロジック + 双電圧ドライブ | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | TFT LCDディスプレイモジュール,640x480産業用ディスプレイ,5.6インチTFT LCDディスプレイ |
||
工業用高性能5.6インチTFTLCD
SFTO560SH-7316ANは,ミッション・クリティカルシステムに堅牢な信頼性を提供する.AT056TN52 V.3仕様に合わせて設計されたこの工業級5.6インチのTFTには以下のような機能があります:
主要な 技術 的 利点
✅ 視力 の 向上
640×480解像度 照明防止偏振器
太陽光で読み取れるように 250 cd/m2 の高い明るさ
500◎ 12 時 最適の視線で 対照比
✅ 工業 級 の 耐久 性
極端な温度 (−20°C~+70°C) で動作する
100Gの機械ショックに耐える (6ms持続)
密封構造によるIP50相当の防塵
✅ 安定性 を 確保 する よう 設計 さ れ た
DE/HVシンクロモードの24ビットRGBインターフェース
二重電圧駆動システム (VGH:15V,VGL:-12V)
スキャン方向制御 (L/R,U/Dピン)
証明された信頼性
厳格な環境試験に合格し 国際基準に準拠しています
高温 (70°C) と湿度 (50°C/90%RH) 96時間
20サイクル熱ショック (−30°C−80°C)
ESD保護: ±8kV (空気), ±4kV (接触)
グローバルコンプライアンス
ROHS 2011/65/EU & REACH SVHC に準拠する
包装は94/62/EC指令に準拠している
Pbフリー溶接器に兼容する (Sn96.3-Ag3.3-Cu0.4)
申請
工業自動化:HMIパネル,PLCインターフェース
医療機器: 患者のモニター,携帯診断装置
輸送システム:列車の制御ディスプレイ,航空機器
試験機器: フィールド測定ツール,ハンドヘルドスキャナー
カスタマイズ要求
連絡先販売2@saef.com.cnIP65 密封版,容量感触オプション,またはカスタムベーゼル設計
仕様
| 特徴 | 詳細 |
| ディスプレイサイズ (斜面) | 5.6 |
| LCDタイプ | TN TFT |
| 表示モード | 伝達力 / 通常白色 |
| 決議 | 640 RGB × 480 |
| 指示を表示する | 12時00分 |
| グレースケール逆転方向 | 6時00分 |
| モジュールの概要 | 126.5 (H) × 100 (V) × 5.7 (T) (注1) |
| アクティブ エリア | 112.896 ((H) x84.672 ((V) |
| ピクセルサイズ | 58.8*3×1764 |
| ピクセル配置 | RGB |
| 極化剤の表面処理 | 照明防止 |
| ドライバーIC | ILI6192A-01&ILI5481A |
| 表示する色 | 16.7M |
| インターフェース | 24 ビット RGB インターフェース |
| 触覚パネルと無関係 | 持っていない |
| 動作温度 | -20歳ほら70 |
| 貯蔵温度 | -30歳ほら80 |
| 体重 | 100 |
オプティカル特性
| ポイント | シンボル | 条件 | 仕様 | ユニット | |||
| ミン | タイプする | マックス | |||||
|
照明が点灯している TFT ((もし =20mA/LED) |
Lv |
普通に 視角 θX = φY =0o |
200 |
250 |
- |
cd/m2 |
|
| コントラスト比 (6.3参照) | CR | 600 | 1000 | - | |||
|
応答時間 (6.2参照) |
TR+TF |
- |
25 | 50 |
ms |
||
| ホワイト | XW | 0.25 | 0.30 | 0.35 | |||
| YW | 0.26 | 0.31 | 0.36 | ||||
|
視角 (6.4参照) |
横軸 | θX+ |
中心 CR≥10 |
60 | 70 | - |
デグ |
| θX- | 60 | 70 | - | ||||
| 垂直 | φY+ | 40 | 50 | - | |||
| φY- | 60 | 70 | - | ||||
| NTSC比 (Gamut) | - | 51.2 | - | % | |||
バックライトの特徴
| ポイント | シンボル | 条件 | ミン | タイプする | マックス | ユニット |
| バックライトの電圧 | VLED | Ta=25 oC,IF=20mA/LED | - | 9.3 | - | V |
| バックライト電流 | ILED | Ta=25 oC,VF=3.1V/LED | - | 100 | - | mA |
| 電力消耗 | PD | - | 930 | - | mW | |
| 統一性 | 平均 | 75 | 80 | - | % | |
| LEDの使用寿命 ((25°C) | - | 20000 | 30000 | - | 時間 | |
| 駆動方法 | 常流 | |||||
| LED 構成 | 15 ホワイトLED (一本の文字列に3つのLEDと並列に5つのグループ) | |||||
外部 寸法
インターフェース・ピン定義
| ピンナンバー | シンボル | I/O | 機能 |
| 1 | VLED+ | P | LED バックライトアノードの電源 |
| 2 | VLED+ | P | LED バックライトアノードの電源 |
| 3 | VLED | P | LED バックライト カソッドの電源 |
| 4 | VLED | P | LED バックライト カソッドの電源 |
| 5 | GND | P | パワーグラウンド |
| 6 | VCOM | 私は | VCOM入力 |
| 7 | VCC | P | デジタル回路の電源 |
| 8 | モード | 私は | DEまたはHVモード制御 |
| 9 | DE | 私は | データ有効化 |
| 10 | VS | 私は | Vsync信号入力 |
| 11 | HS | 私は | Hsync信号入力 |
| 12 | B7 | 私は | 青いデータ入力 (MSB) |
| 13 | B6 | 私は | 青いデータ入力 |
| 14 | B5 | 私は | 青いデータ入力 |
| 15 | B4 | 私は | 青いデータ入力 |
| 16 | B3 | 私は | 青いデータ入力 |
| 17 | B2 | 私は | 青いデータ入力 |
| 18 | B1 | 私は | 青いデータ入力 |
| 19 | B0 | 私は | 青いデータ入力 (LSB) |
| 20 | G7 | 私は | グリーンデータ入力 (MSB) |
| 21 | G6 | 私は | グリーンデータ入力 |
| 22 | G5 | 私は | グリーンデータ入力 |
| 23 | G4 | 私は | グリーンデータ入力 |
| 24 | G3 | 私は | グリーンデータ入力 |
| 25 | G2 | 私は | グリーンデータ入力 |
| 26 | G1 | 私は | グリーンデータ入力 |
| 27 | G0 | 私は | 緑色のデータ入力 (LSB) |
| 28 | R7 | 私は | 赤色データ入力 (MSB) |
| 29 | R6 | 私は | 赤色データ入力 |
| 30 | R5 | 私は | 赤色データ入力 |
| 31 | R4 | 私は | 赤色データ入力 |
| 32 | R3 | 私は | 赤色データ入力 |
| 33 | R2 | 私は | 赤色データ入力 |
| 34 | R1 | 私は | 赤色データ入力 |
| 35 | R0 | 私は | 赤いデータ入力 (LSB) |
| 36 | GND | P | パワーグラウンド |
| 37 | DCLK | 私は | サンプルクロック |
| 38 | GND | P | パワーグラウンド |
| 39 | L/R | 私は | 左から右にスキャン方向を選択 |
| 40 | U/D | 私は | スキャン方向を上下に選択する |
| 41 | VGH | 私は | スキャンドライバーの正電源 |
| 42 | VGL | 私は | スキャンドライバーの負電源 |
| 43 | AVDD | P | アナログ回路の電源 |
| 44 | リセット | 私は | リセット |
| 45 | POL | オー | 線反転制御信号の極度選択 |
| 46 | VCOM | 私は | VCOM入力 |
| 47 | NC | - | コネクタがない |
| 48 | NC | - | コネクタがない |
| 49 | NC | - | コネクタがない |
| 50 | NC | - | コネクタがない |

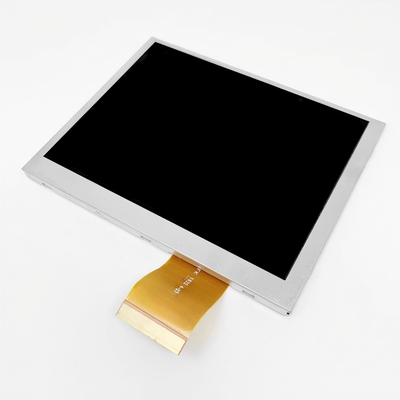

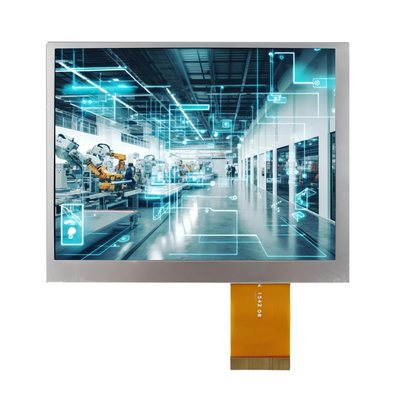

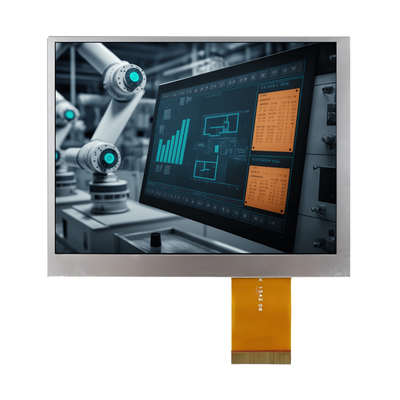

製品画像
