商品の詳細:
|
| Technology: | Electrophoretic E-ink (Bi-stable) | Screen Size: | 1.54 inch (39.1 mm diagonal) |
|---|---|---|---|
| Resolution: | 200 (H) × 200 (V) pixels | 188 DPI | Active Area: | 27.0 × 27.0 mm |
| Color: | Monochrome (Black/White) | Power Supply: | Active: 4.5 mW (Typ.) |
| Viewing Angle: | 180° (Ultra-wide) | Interface: | Dual-Mode SPI |
| Refresh Time: | Full Update: 1.8 sec; Partial Update: 0.3 sec | Optical: | Reflectivity: 35% (Typ., white state) |
| Operating Temp: | 0°C to +50°C | Storage Temp.: | -25°C to +70°C |
| Compliance: | REACH & RoHS Compliant & Halogen Free | Special Features:: | VCOM OTP programming, Waveform LUT optimization |
| ハイライト: | 1.54インチ Eインクディスプレイ SPI,200×200のモノクロペーパーディスプレイ,工業温度 Eインクスクリーン |
||
SFE154QXBW-7284ANは、IoTデバイス、産業用センサー、ポータブル医療機器における超低消費電力アプリケーション向けに設計された1.54インチモノクロE-inkディスプレイです。双安定性能（画像を保持するためのゼロ電力）を備えた電気泳動技術を活用し、35％の反射率と180°の視野角を実現し、過酷な環境（0°C～+50°C）での太陽光下での視認性に最適です。
1. デュアルSPIの柔軟性と高度な制御
BS1ピン（7ページ）を介した設定可能な3線（9ビット）または4線（8ビット）SPIで、ARM Cortex-M/R、ESP32、Raspberry Pi Picoと互換性があります。
フリッカーフリーの更新と温度補償のための、統合された波形LUT最適化（コマンド0x32）とVCOM OTPプログラミング（コマンド0x2A）。
2. 超低消費電力アーキテクチャ
ディープスリープモード（1～5μA、コマンド0x10）は、常時オンアプリケーションでのバッテリー寿命を延ばします。
部分的なリフレッシュ（0.3秒）は、動的データ更新中のエネルギー消費を最小限に抑えます。
3. 堅牢な環境許容度
-25°C/+60°Cでの240時間の保管、80％RHの湿度、および±8kV ESDで検証済み。
アンチグレア硬化表面は、交通量の多い産業環境での傷に強いです。
事前にテストされた初期化シーケンスにより、開発時間を短縮:
EU/US市場への準拠
RoHS 3（EU 2015/863）、REACH SVHC、およびハロゲンフリー認証。
◾ パッケージングは、EU 2025/40リサイクル可能性基準（2026年発効）に適合しています。
ターゲットアプリケーション
産業用：HVAC制御、倉庫ロジスティクス用タグ
医療用：ポータブル診断デバイス、投薬トラッカー
小売：電子棚札（ESL）、スマートプライスタグ
スマートシティ：パーキングセンサー、環境モニター
機械的寸法
絶対最大定格
| パラメータ | 記号 | 定格 | 単位 |
| ロジック電源電圧 | VCI | -0.5～+6.0 | V |
| ロジック入力電圧 | VIN | -0.5～VCI +0.5 | V |
| ロジック出力電圧 | VOUT | -0.5～VCI +0.5 | V |
| 動作温度範囲 | TOPR | 0～+50 | ℃ |
| 保管温度範囲 | TSTG | -25～+70 | ℃ |
| 最適保管温度 | TSTGo | 23±2 | ℃ |
| 最適保管湿度 | HSTGo | 55± | RH |
パネルDC特性
| パラメータ | 記号 | 条件 |
適用 可能なピン |
最小 | 標準 | 最大 | 単位 |
| シングルグラウンド | VSS | - | - | 0 | - | V | |
| ロジック電源電圧 | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| コアロジック電圧 | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| ハイレベル入力電圧 | VIH | - | - | 0.8 VCI | - | - | V |
| ローレベル入力電圧 | VIL | - | - | - | - | 0.2 VCI | V |
| ハイレベル出力電圧 | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| ローレベル出力電圧 | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| 標準電力 | PTYP | VCI =3.0V | - | - | 4.5 | - | mW |
| ディープスリープモード | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| 標準動作電流 | Iopr_VCI | VCI =3.0V | - | - | 1.5 | - | mA |
| 画像更新時間 | - | 25℃ | - | - | 1.8 | - | 秒 |
|
スリープモード電流 |
Islp_VCI |
DC/DCオフ クロックなし 入力負荷なしRamデータ保持 |
- |
- |
20 |
uA |
|
|
ディープスリープモード電流 |
Idslp_VCI |
DC/DCオフ クロックなし 入力負荷なし Ramデータ非保持 |
- |
- |
1 |
5 |
uA |
備考：画像更新時間（フル）：1.8秒、画像更新時間（部分）：0.3秒。
光学仕様
| 記号 | パラメータ | 条件 | 最小 | 標準 | 最大 | 単位 |
| R | 白色反射率 | 白 | 30 | 35 | - | % |
| CR | コントラスト比 | 屋内 | 8:1 | - | ||
| GN | 2グレイレベル | - | DS+(WS-DS)*n(m-1) | |||
| T更新 | 画像更新時間 | 25℃で | 1.8 | - | 秒 | |
| 寿命 | Topr | 1000000回または5年 |
インターフェースピン定義
| No. | 名前 | I/O | 説明 |
| 1 | NC | 他のNCピンに接続しないでください | |
| 2 | GDR | O | NチャネルMOSFETゲートドライブ制御 |
| 3 | RESE | I | 制御ループの電流センス入力 |
| 4 | NC | 他のNCピンに接続しないでください | |
| 5 | VSH2 | C | 正のソース駆動電圧 |
|
6 |
TSCL |
O |
このピンはデジタル温度センサーのI2Cインターフェースクロックピンです。 I2Cスレーブに接続する場合は、外部プルアップ抵抗が必要です。 未使用の場合：オープン |
|
7 |
TSDA |
I/O |
このピンはデジタル温度センサーのI2Cインターフェースデータピンです。 I2Cスレーブに接続する場合は、外部プルアップ抵抗が必要です。 未使用の場合：オープン |
| 8 | BS1 | I | バスインターフェース選択ピン |
| 9 | BUSY | O | ビジー状態出力ピン |
| 10 | RES# | I | リセット信号入力。アクティブロー。 |
| 11 | D/C# | I | データ/コマンド制御ピン |
| 12 | CS# | I | チップセレクト入力ピン |
| 13 | SCL | I | シリアルクロックピン（SPI） |
| 14 | SDA | I | シリアルデータピン（SPI） |
| 15 | VDDIO | P | インターフェースロジックピンの電源。VCIに接続する必要があります |
| 16 | VCI | P | チップの電源 |
| 17 | VSS | P | グラウンド |
| 18 |
VDD |
C |
コアロジック電源ピンVDDは、VCIから内部的に調整できます。VDDとVSSの間にコンデンサを接続する必要があります |
| 19 | VPP | P | OTPプログラミングの電源。 |
| 20 | VSH1 | C | 正のソース駆動電圧 |
| 21 | VGH | C | 正のゲート駆動電圧。 |
| 22 | VSL | C | 負のソース駆動電圧 |
| 23 | VGL | C | 負のゲート駆動電圧。 |
| 24 | VCOM | C | VCOM駆動電圧 |

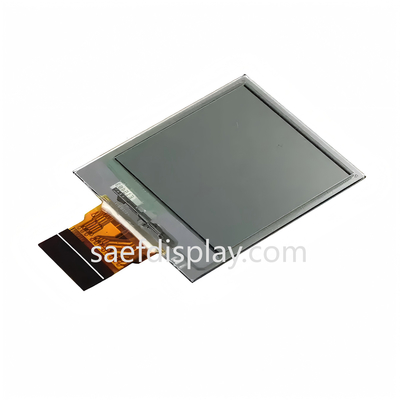

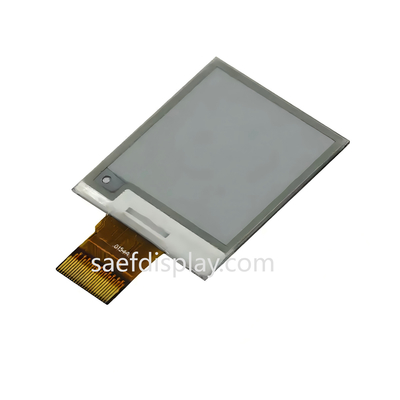

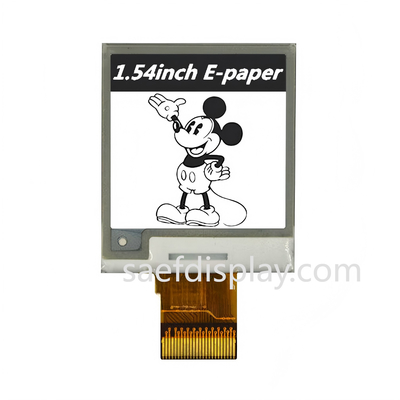

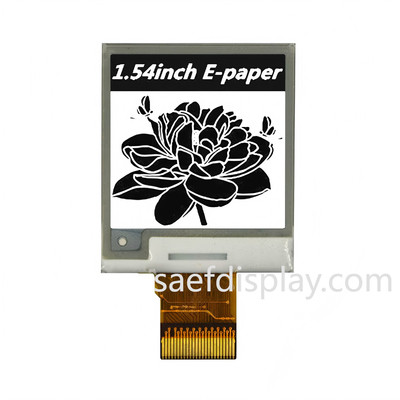

製品画像
