商品の詳細:
|
| Technology: | Electrophoretic E-ink (Bi-stable) | Screen Size: | 2.13 inch (54.1 mm diagonal) |
|---|---|---|---|
| Special Features:: | Integrated Frontlight | Resolution: | 122 (H) × 250 (V) pixels | 130 DPI |
| Interface: | Configurable SPI (3-w/4-w via BS1 pin) | Refresh Time: | Full Update: 1.8 sec; Partial Update: 0.3 sec |
| Active Area: | 23.7 × 48.55 （mm） | Color: | Monochrome (Black/White) |
| Power Supply: | 10.5 mW (Typ.) | Viewing Angle: | 180° (Ultra-wide) |
| Optical: | Reflectivity: 35% (Typ.) | Operating Temp: | 0°C to +50°C |
| Storage Temp.: | -25°C to +70°C | Compliance: | REACH & RoHS Compliant & Halogen Free |
| Customization:: | CTP optional via I²C, OCA lamination support | Reliability: | Validated for 240 hrs at 90% RH, ±8kV ESD, UV exposure |
| ハイライト: | 2.13インチ Eインクディスプレイ フロントライト,0.3秒リフレッシュでEインクエーパーディスプレイ,部分的なリフレッシュで小さなEインクスクリーン |
||

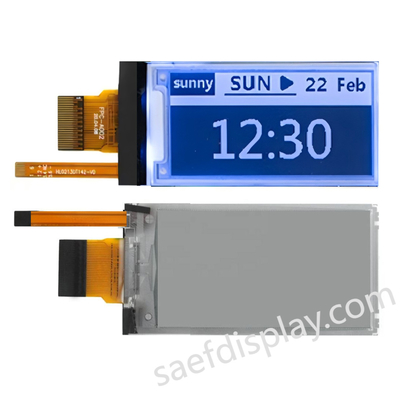

SFE213QXBW-7353A-FLは、ビルトインフロントライトと0.3秒の部分リフレッシュを備えた2.13 "E-Inkディスプレイモジュールです。バッテリー操作デバイス用に設計されています。日光の読みやすさとインスタントコンテンツの更新を必要とします。極端なエネルギー効率のための最適化。
（1）統合フロントライトとラピッドリフレッシュ
Edge-Lit LED Frontlightは、低光条件（倉庫、夜勤）で均一なバックライトを保証します。
0.3秒の部分リフレッシュ（vs. 1.8sフルアップデート）動的データの変更（価格の更新、センサーの測定値）中のUIレイテンシを最小化し、消費電力を70％削減します（8ページ）。
（2）エンジニアが最適化したSPI制御
低電力MCU（ESP32、NRF52）と互換性のあるデュアルモードSPI（3ワイヤ/4ワイヤはBS1 PINを介して選択可能）。
温度認識波形LUT（コマンド0x32）およびVCOM OTPプログラミング（コマンド0x2A）は、動作温度（-25°C〜 +70°Cストレージ）全体のスクリーンフリッカーを排除します。
（3）インタラクティブアプリケーション用のカスタムCTP統合
グローブ/タッチサポートを備えた専用のI²Cピン（TSCL/TSDA）を介した拡張可能な容量性タッチ（CTP）。
硬化した表面：アンチグレアコーティング（6時間以上の硬度）は、高トラフィックの小売/産業環境で傷に抵抗します。
超低電力アーキテクチャ：10.5 MWのアクティブパワー、1〜5 µAの深い睡眠（コマンド0x10）10年間のバッテリー寿命。
光学卓越性：35％の反射率（CIE 1931標準）、180°の視聴角、および8：1の照明（23ページ）のコントラスト。
堅牢な信頼性：90％RH湿度、±8kV ESD、およびUV抵抗で240時間検証されています（24ページ）。
スリムプロファイル：振動が発生しやすい展開用のFPC補強材付き厚さ1.65 mm。
eu/米国認定：ROHS 3（EU 2015/863）、Reach SVHC、およびEU 2025/40リサイクル可能なパッケージ。
CTPカスタマイズ：OCAラミネーション、アンチフィンガープリントコーティング、拡張温度（-30°C〜85°C）。
ターゲットアプリケーション
小売：ESL、デジタル価格
ヘルスケア：投薬トラッカー、ポータブル診断
産業：IoTセンサー、倉庫ロジスティクストラッカー
スマートシティ：駐車メーター、環境モニター
▶このページからデータシートをダウンロードしてください。
▶CTPサンプルをリクエストします：15日間のリードタイムを備えたカスタムタッチソリューション。
| パラメーター | 仕様 | ユニット | 述べる |
| 画面サイズ | 2.13 | インチ | |
| 表示解像度 | 122（h）×250（v） | ピクセル | DPI：130 |
| アクティブエリア | 23.7×48.55 | mm | |
| ピクセルピッチ | 0。1943×0.1942 | mm | |
| ピクセル構成 | 四角 | ||
| アウトラインディメンション | 29.2（h）×59.2（v）×1.65（d） | mm | |
| 重さ | TBD | g |
絶対最大評価
| パラメーター | シンボル | 評価 | ユニット |
| ロジック電源電圧 | VCI | -0.5〜 +6.0 | v |
| ロジック入力電圧 | ヴィン | -0.5からVCI +0.5 | v |
| ロジック出力電圧 | Vout | -0.5からVCI +0.5 | v |
| 動作温度範囲 | topr | 0〜 +50 | ºC |
| 保管温度範囲 | TSTG | -25〜+70 | ºC |
| 最適な保管温度 | tstgo | 23±2 | ºC |
| オプトマストレージハムタイ | hstgo | 55± | rh |
| パラメーター | シンボル | 条件 |
アプリケ ブルピン |
分 | タイプ。 | マックス | ユニット |
| 単一の地面 | VSS | - | - | 0 | - | v | |
| ロジック電源電圧 | VCI | - | VCI | 2.2 | 3.0 | 3.7 | v |
| コアロジック電圧 | VDD | VDD | 1.7 | 1.8 | 1.9 | v | |
| 高レベルの入力電圧 | VIH | - | - | 0.8 VCI | - | - | v |
| 低レベルの入力電圧 | vil | - | - | - | - | 0.2 VCI | v |
| 高レベルの出力電圧 | voh | IOH = -100UA | - | 0.9 VCI | - | - | v |
| 低レベル出力電圧 | Vol | IOL = 100UA | - | - | - | 0.1 VCI | v |
| 典型的な力 | PTYP | VCI = 3.0V | - | - | 10.5 | - | MW |
| 深い睡眠モード | pstpy | VCI = 3.0V | - | - | 0.003 | - | MW |
| 典型的な動作電流 | IOPR_VCI | VCI = 3.0V | - | - | 3.5 | - | Ma |
| 画像更新時間 | - | 25ºC | - | - | 1.8 | - | 秒 |
|
スリープモード電流 |
ISLP_VCI |
DC/DCオフ 時計なし 入力負荷RAMデータは保持されません |
- |
- |
20 |
ua |
|
|
深い睡眠モードの電流 |
idslp_vci |
DC/DCオフ 時計なし 入力負荷はありません RAMデータは保持されません |
- |
- |
1 |
5 |
ua |
| シンボル | パラメーター | 条件 | 分 | タイプ。 | マックス | ユニット |
| r | 白い反射率 | 白 | 30 | 35 | - | ％ |
| cr | コントラスト比 | 屋内 | 8：1 | - | ||
| tアップデート | 画像更新時間 | 25°Cで | 3 | - | 秒 | |
| l e | topr | t mesまたは5年 |
| いいえ。 | 名前 | I/o | 説明 |
| 1 | NC | 他のNCピンに接続しないでください | |
| 2 | gdr | o | N-Channel MOSFETゲートドライブコントロール |
| 3 | rese | 私 | 制御ループの現在のセンス入力 |
| 4 | NC | NC | 他のNCピンに接続しないでください |
| 5 | VSH2 | c | 正のソース駆動電圧（赤） |
|
6 |
TSCL |
o |
このピンは、I2Cインターフェースからデジタル温度センサークロックピンです。 I2Cスレーブに接続するときは、外部プルアップ抵抗が必要です。 使用していない場合：VSS |
|
7 |
TSDA |
I/o |
このピンは、I2Cインターフェースからデジタル温度センサーデータピンです。 I2Cスレーブに接続するときは、外部プルアップ抵抗が必要です。 使用していない場合：VSS |
| 8 | BS1 | 私 | バスインターフェイスの選択ピン |
| 9 | 忙しい | o | ビジー状態出力ピン |
| 10 | res＃ | 私 | 信号入力をリセットします。アクティブロー。 |
| 11 | D/C＃ | 私 | データ /コマンド制御ピン |
| 12 | CS＃ | 私 | チップ選択入力ピンを選択します |
| 13 | SCL | 私 | シリアルクロックピン（SPI） |
| 14 | SDA | I/o | シリアルデータピン（SPI） |
| 15 | vddio | p | インターフェイスロジックピンの電源VCIに接続する必要があります |
| 16 | VCI | p | チップの電源 |
| 17 | VSS | p | 地面 |
| 18 |
VDD |
c |
コアロジックパワーピンVDDは、VCIから内部的に調整できます。コンデンサは、VDDとVSSの間に接続する必要があります |
| 19 | vpp | p | テスト用 |
| 20 | VSH1 | c | 正のソース駆動電圧 |
| 21 | VGH | c | ポジティブゲート駆動電圧とVSH1の電源ピン |
| 22 | VSL | c | 負のソース駆動電圧 |
| 23 | VGL | c | 負のゲート駆動電圧VCOMおよびVSLの電源ピン |
| 24 | vcom | c | VCOM駆動電圧 |
