商品の詳細:
|
| テクノロジー: | 電気泳動型 E-ink (双安定) | 画面サイズ: | 2.13インチ (対角54.1mm) |
|---|---|---|---|
| 特殊機能:: | 内蔵フロントライト | 解決: | 122 (高さ) × 250 (幅) ピクセル | 130 DPI |
| インタフェース: | 設定可能なSPI (BS1ピン経由の3線/4線) | リフレッシュ する 時: | 完全更新: 1.8秒; 部分更新: 0.3秒 |
| アクティブエリア: | 23.7 × 48.55 (mm) | 色: | モノクロ（白黒） |
| 電源: | 10.5 mW (タイプ) | 表示角度: | 180° (超幅) |
| 光学: | 反射率: 35% (標準) | 動作温度: | 0°Cへの+50°C |
| ストレージ温度。: | -25°Cから+60°C | コンプライアンス: | REACHとRoHSを遵守し,ハロゲンフリー |
| カスタム化:: | I²C経由のCTPオプション、OCAラミネーション対応 | 信頼性: | 90% RHで240時間、±8kV ESD、UV曝露で検証済み |
| ハイライト: | 2.13インチEインクディスプレイモジュール,超低消費電力の電子紙ディスプレイ,工業用SPI電子紙モジュール |
||

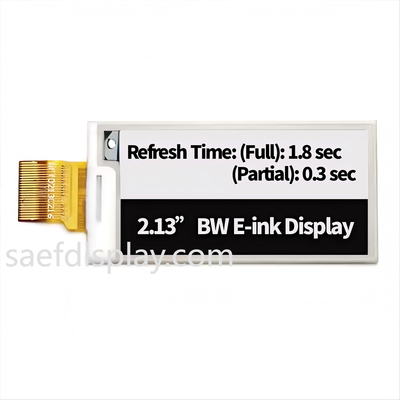

厳しい環境のための工業級Eインクディスプレイ
SFE213RJBW-7307Aは2.13インチのモノクロエレクトロフォレティックディスプレイ (EPD) で,電子棚ラベル (ESL),携帯医療機器,IoT エッジシステム超低深睡眠電流 (<1μA) と構成可能なSPIインターフェース (4ワイヤーまたは3ワイヤー) で,このモジュールはMCUリソースオーバーヘッドを最小限に抑えながら長年のバッテリー使用時間を可能にします.
工場統合のための精密工学
信頼性: IEC 60068-2 標準により熱ショック (-25°C 〜 +70°C),湿度 (90% RH),振動について検証された.
供給チェーン安定性:中国のシェンゼンにあるISO 9001/14001認証施設で製造され,部品の供給源を追跡できる (タイヨユデンの誘導器,オンセミダイオード).
設計サポート: 参照回路 (19ページ),LUT波形,および迅速なPCB統合のためのACタイム図 (13ページ) を含む.
テクニカル・ディフェリエンセーション vs. ジェネリック・ディスプレイ
部分リフレッシュ (0.3s): ダイナミックなESL価格更新のために,フルリフレッシュ (1.8s) より6倍速く.
オンチップの電力管理: VCOM,VGH,VGLの統合ブースター/レギュレーター 外部PMICは必要ない.
ESD 硬化:工場操作の頑丈性のためにIEC61000-4-2 (4kV接触/8kV空気) に適合する.
アメリカとドイツのエンジニアリングチームにとって理想的
自動 ESL システム:SPI デイジーチェーンによる大規模な展開支援
医療/物流ツール:冷却チェーン適合のために,広い温度範囲 (-25°Cから+60°Cの保存)
長寿フォーカス: 安定したゼロパワー画像保持と5万回以上の更新サイクル
オーダー&コンプライアンス
MOQ: 1,000個 (カスタムボリュームが利用可能)
配送時間: 4~6週間 (EU/米国への航空貨物)
文書:完全なREACH/RoHS試験報告,IPC対応のパッケージ (480pcs/box)
▶ この ページ から 資料 表 を ダウンロード する.
▶ CTP サンプル を 要求 し て ください.20 日 の 待ち 時間 を 付与 し た パーソナライズド タッチ ソリューション を 求め て ください.
メカニカル仕様
| パラメータ | 仕様 | ユニット | コメント |
| スクリーンサイズ | 2.13 | インチ | |
| 画面の解像度 | 122 (H) × 250 (V) | ピクセル | DPI: 詳細は130 |
| アクティブ エリア | 23.7×4855 | mm | |
| ピクセルピッチ | 01943年×01942 | mm | |
| ピクセル構成 | リタングル | ||
| 図面の次元 | 29.2 (H) ×59.2 (V) ×0.9 (D) | mm | |
| 体重 | TBD | g |
絶対最大格付け
| パラメータ | シンボル | 格付け | ユニット |
| 論理電源電圧 | VCI | -0.3から +60 | V |
| ロジック入力電圧 | VIN | -0.3からVCI+03 | V |
| 論理 出力電圧 | VOUT | -0.3からVCI+03 | V |
| 動作温度範囲 | トーパー | 0 から +50 | oC |
| 貯蔵温度範囲 | TSTG | -25から+60 | oC |
| 最適な貯蔵温度 | TSTGoについて | 23±2 | oC |
| オプトマ ストレージ | HSTGoについて | 55±10 | RH |
パネルのDC特性
|
パラメータ |
シンボル | 条件 | ミン |
タイプする |
マックス |
ユニット | |
| 単一の地面 | GND |
- |
- |
0 |
- |
V | |
| IO 供給電圧 | VDDIO |
- |
2.3 | 3.3 | 3.6 | V | |
| デジタル/アナログ電源電圧 |
VDD |
- |
2.3 | 3.3 | 3.6 |
V |
|
|
高レベルの入力電圧 |
Vih |
- |
0.7VDDIO |
- |
VDDIO |
V |
|
| 低レベルの入力電圧 | ヴィル |
- |
0 |
- |
0.3VDDIO |
V |
|
| 高レベルの出力電圧 | ほら | IOH = 400uA | VDDIO-04 |
- |
- |
V |
|
| 低レベルの出力電圧 | フルランス | IOL = -400uA | 0 |
- |
0.4 |
V |
|
| OTP プログラムの電源 | VPP |
- |
7.5 | 7.75 | 8.0 | V | |
| VCOM出力電圧 | VCOM | - 4つ0 |
- |
-0だった1 | V | ||
| 陽性ゲート電圧 | VGH | +17 |
- |
+20 | V | ||
| 負のゲート電圧 | VGL | -20歳 |
- |
-17歳 | V | ||
| 陽性 源電圧 | VDH | +2 だった4 | +15 | +15 | V | ||
| 陽性 源電圧 | VSHR | +2 だった4 | +5 | +15 | V | ||
| 負の源出力電圧 |
VDL |
-15歳 |
-15歳 |
- 2つ4 |
V |
||
オプティカル仕様
| シンボル |
パラメータ |
条件 | 価値観 | 単位 | ||
| ミン | タイプする | マックス | ||||
| R | 白色反射力 | ホワイト | 30 | 35 | - | % |
| CR | コントラスト比 | - | 8 | 15 | - | |
| T更新_ RS | 更新時間 | 25°C | - | 0.3-18 | - | 秒数 |
入力/出力ピンの割り当て
| 違う | 名前 | I/O | 記述 |
| 1 | NC | 他のNCピンと接続しないでください. | |
| 2 | ドイツ民主共和国 | オー | NチャネルMOSFETゲートドライブ制御 |
| 3 | RESE について | P | 制御ループの電流感知入力 |
| 4 | NC | 他のNCピンと接続しないでください. | |
| 5 | VDHR | P | 陽源電圧 |
| 6 | TSCL | オー | I 2 C デジタル温度センサーとのインターフェース 時計ピン |
| 7 | TSDA | I/O | I2C デジタル温度センサーのインターフェース データピン |
| 8 | BS | 私は | バスインターフェイス選択ピン |
| 9 | BUSY_N | オー | 忙しい状態の出力ピン |
| 10 | RST_N | 私は | 信号入力を再セット 低速 |
| 11 | DC | 私は | データ/コマンド コントロールピン |
| 12 | CSB | 私は | チップ入力ピンを選択 |
| 13 | SCL | 私は | シリアルクロックピン (SPI) |
| 14 | SDA | I/O | シリアルデータピン (SPI) |
| 15 | VDDIO | P | IO電圧供給 |
| 16 | VDD | P | デジタル/アナログ電源 |
| 17 | GND | P | デジタルグラウンド |
| 18 | VDDD | P | 1.8V 入力・出力電圧 |
| 19 | VPP | P | OTP プログラミング用の電源 |
| 20 | VDH | P | 陽源電圧 |
| 21 | VGH | P | 陽性ゲート電圧 |
| 22 | VDL | P | 負源電圧 |
| 23 | VGL | P | 負のゲート電圧 |
| 24 | VCOM | オー | VCOM 駆動電圧 |
