商品の詳細:
|
| 製品: | 1.77インチのTFTディスプレイ | タッチスクリーン: | Optioinal |
|---|---|---|---|
| 決議: | 128x160 | 保護ガラス次元: | カスタマイズ可能 |
| 見る方向: | 12:00 | インターフェース: | Mpu 8ビット |
| ピン番号: | 20のピン | 接続: | はんだ付けすること |
| 表面の光: | 250 cd/m2 | LEDの寿命: | 40千時間 |
| オペレーティングテンパー: | -20°C ～ +70°C | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 小型 TFT LCD モジュール,128x160 TFT LCD モジュール,1.77インチTFT LCDモジュール |
||
1.77インチ TFT LCDディスプレイ MPU 8ビット 128x160製品説明
SF-TS177H-8784A-Nこれは1.77インチのポートレイトモードですTFT LCDモジュール 128x160点解像度. MPU 8ビットインターフェースをサポートし,ハンドヘルドデバイス,医療機器,および他の小型消費電子機器に広く使用されています.このTFTLCDモジュールは,ILI9163VIC (ST7735ICと互換性がある) と組み込まれています. アナログ (Vcc) の電源電圧は2.6Vから3.3V,典型的な値は2.8Vです.このモジュールは,反光表面パネルを持っている視界方向は12時 グレースケールインバーションは6時
SF-TS177H-8784A-Nこのモジュールはポートレイトモードの TFT-LCDで,レジスティブタッチスクリーンのオプションも利用できます.SF-TS177H-8784A-T作業温度は -20°Cから +70°C,保管温度は -30°Cから +80°Cです.
| 製品: | 1.77インチ TFTディスプレイ | タッチスクリーン: | 選択可能 |
|---|---|---|---|
| 決議: | 128×160 | 蓋のガラスの寸法: | カスタマイズ可能 |
| 見る方向: | 12:00 | インターフェース: | Mpu 8 ビット |
| ピン番号: | 20ピン | 接続: | 溶接 |
| 表面照明: | 250 Cd/m2 | LEDの寿命: | 401000 時間 |
| 動作温度: | -20°C から +70°C | 準拠性 | REACHとRoHSに準拠している |
TFT LCD ディスプレイ 1.77 インチ Dローリング
PIN 記述
| 違う | PIN名 | I/O | 記述 |
| 1 | LED | オー | LED カソード |
| 2 | LED+ | オー | LEDアノード |
| 3 | GND | 私は | 地面 |
| 4 | VDD | 私は | 電源 2.8V ストレージ |
| 5 | NC | - | 開いておけ |
| 6 | NC | - | 開いておけ |
| 7 | CS | 私は | チップ選択信号の入力ピン |
| 8 | リセット | 私は | LCM リセット入力信号 |
| 9 | RS | 私は | 登録 選択 信号 |
| 10 | /WR | 私は | ストロブ信号入力ピンを書き |
| 11 | /RD | 私は | ストロブ信号入力ピンを読み |
| 12〜19 | DB7-DBO | I/O | データの表示 I/O |
| 20 | GND | 私は | 地面 |
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
DC特性 (VDD=2.8V,Ta=25°C)
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | mA | VIN=VDDまたはVSS |

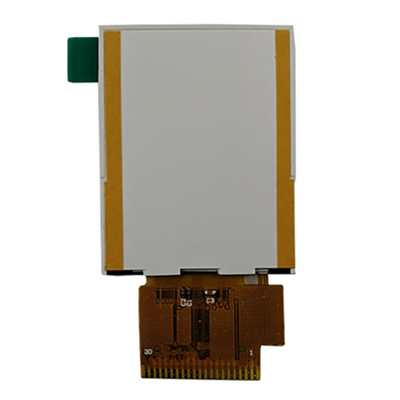

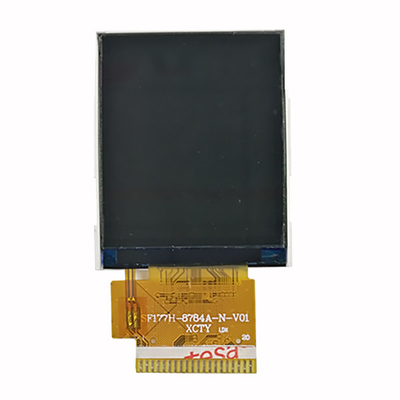

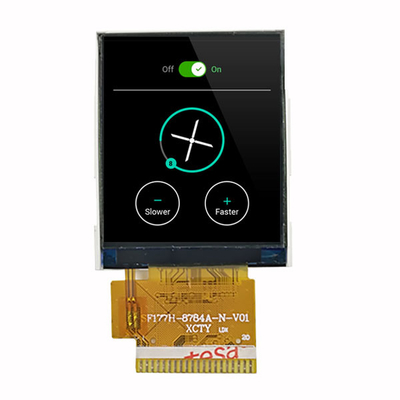

1.77インチ TFT LCDディスプレイ 製品画像
