商品の詳細:
|
| 製品: | 1.3"インチ TFT LCD | タッチスクリーン: | 持っていない |
|---|---|---|---|
| 決議: | 240x240点 | 蓋のガラス: | カスタマイズ可能 |
| 見る方向: | IPS フリー 視角 | インターフェース: | SPI インターフェイス |
| ピン番号: | 12のピン | 接続: | プラグ |
| 表面の光: | 250 cd/m2 (ニット) | LEDの寿命: | 40千時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | 240x240正方形LCDの表示,1.3インチの正方形LCDの表示,自由な見る正方形TFTの表示 |
||
1.3インチ TFT LCD 240x240点 製品紹介
SFTO130JY-7167ANは,直角1.3インチ,解像度240x240のフルカラー四角形TFTLCDディスプレイである.このモジュールはSPIインターフェースをサポート,ユーザがプログラムして使用するのに非常に便利ですSF-TO130B-8909A-Nモデルのモジュールサイズは 21.16x29.22mmで,アクティブエリアサイズは 23.4x23.4mmです.
ドライバーICST7789Vコントローラがモジュールに組み込まれ,論理電源電圧範囲は3.0Vから3.6Vです.温度範囲は -20 °Cから+70 °Cで動作し,保存温度範囲は -30 °Cから+80 °Cです..SFTO130JY-7167ANのFPCはカスタマイズ可能で,新しく設計されたレジスティブタッチスクリーン (RTP) または容量タッチスクリーンで装備することができます.
特徴
| ポイント | 内容 |
| LCD サイズ | 1.3インチ (斜面) |
| 表示モード | 通常は黒 |
| 決議 | 240 (H) RGB × 240 (V) |
| ドットピッチ | 0.0975 (H) × 0.0975 (V) mm |
| アクティブエリア | 23.4 ((H) x 23.4 (V) mm |
| モジュールサイズ | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| 色配列 | RGB 垂直ストライプ |
| インターフェース | 4 ライン SPI |
| ドライブIC | ST7789 |
| 照明度 | 250 (TYP) cd/m2 |
| 見る方向 | 全面表示 |
| バックライト | 2 ホワイトLED |
| オペレーティングテンパー | -20°C~+70°C |
| 貯蔵温度 | -30°C~+80°C |
| 体重 | TBD |
1.3インチ TFT LCD 240x240点 製品図
ピン定義
| 違う 違う | シンボル | 記述 |
| 1 | GND | 地面 |
| 2 | LEDK | バックライトのカソード |
| 3 | LEDA | バックライトのアンード |
| 4 | VCC | アナログ用の電源 (2.8V-3.3V) |
| 5 | GND | 地面 |
| 6 | GND | 地面 |
|
7 |
D/C |
登録 ピンを選択 D/C= ∆ 1 ∆: データを表示する. D/C=0: コマンドデータ |
| 8 | CS |
チップ選択ピン (低調で有効) |
| 9 | SCL | シリアルクロックピン |
| 10 | SDA | シリアルデータ入力 |
| 11 | リセット | LCM リセットピン |
| 12 | GND | 地面 |
電気特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8/28 | 3.3 | V |
| アナログ電源電圧 | VCC | 2.6 | 2.8 | 3.3 |
- そうだ |
| 入力電流 | アイディ |
- そうだ |
20 |
- そうだ |
mA |
| 照明度 |
- そうだ |
250 |
- そうだ |
Cd/m2 |

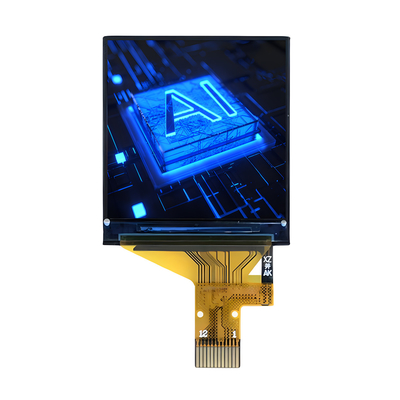

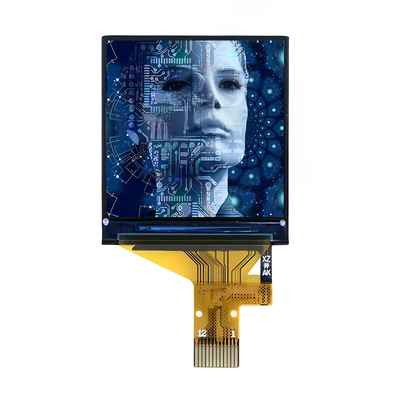

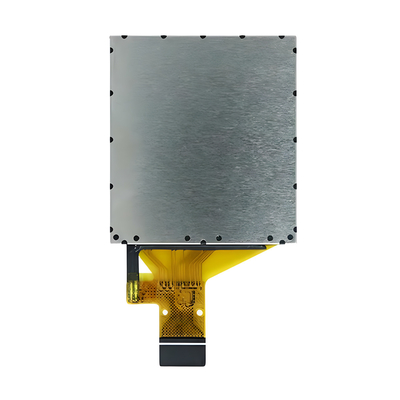

1.3インチ TFT LCD 240x240点 製品画像
工場 施設 と 認定
投影容量感触画面 (PCAP)
プロジェクテッド・キャパシティブ (PCAP) タッチ技術により,迅速で敏感な応答とプロの信頼性が兼ね備わっています.
PCAPタッチスクリーンと液晶ディスプレイ (LCD) を組み合わせることもできます.供給チェーンと組み立てを簡素化するのに役立ちます.
蓋のガラス:
1形: サイズ,形,縁処理,穴,切断など
2色:シルク印刷,ロゴ
3グラス材料:ゴリラグラス,テンパーグラス,PMMA
4処理:ミラー,AG,AR,AF
センサー:
1センサー素材: ガラス,フィルム,フィルム+フィルム
2FPC: 形状設計はオプション
3IC: EETI,ILITEK,SIS,Cypress,Focaltech,Goodixなど
4インターフェース:I2C,USB,RS232
