商品の詳細:
|
| 製品: | 2.4インチTFT | タッチスクリーン: | 抵抗性タッチパネル (RTP) |
|---|---|---|---|
| 決議: | 240×320 QVGA | 蓋のガラス: | 無 ((カスタマイズ可能) |
| 見る方向: | 12時 | インターフェース: | MCU/RGB/SPI |
| ピン番号: | 48ピン | 接続: | はんだ付けすること |
| 表面の光: | 350 cd/m2 | LEDの寿命: | 40千時間 |
| ハイライト: | 240x320 TFT LCDの表示,2.4インチTFT LCDの表示 |
||
この項目について SF-TC240H-8944B-T
2.4インチ TFT LCD ディスプレイを導入し,240x320 QVGAの解像度で,コンパクトなフォーマットで鮮やかな視覚体験を提供するように設計されています.このディスプレイにはMCU/RGBインターフェースがあります.様々なマイクロコントローラとシステムに多用的な接続オプションを提供.
主要な特徴:
応用:
TFT液晶ディスプレイの便利さと便利さを体験してください視覚的に魅力的で機能的なデザインで 次のレベルにあなたのプロジェクトを連れて行くプロトタイプや商用製品の開発に関わらず,このディスプレイは必要な性能と信頼性を提供します.
特徴
| 製品: | 2.4インチ TFT | タッチスクリーン: | 抵抗性タッチパネル (RTP) |
|---|---|---|---|
| 決議: | 240x320 QVGA | 蓋のガラス | 無 ((カスタマイズ可能) |
| 見る方向: | 12時 | インターフェース: | MCU/RGB |
| ピン番号: | 48ピン | 接続: | FPC型接続 |
| 表面照明: | 250 Cd/m2 | LEDの寿命: | 401000 時間 |
FAQ:
Q1.サンプル注文はできますか?
A: はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 異なるアイテム番号の混合したサンプルは受け入れられます.
Q2 リードタイムはどうですか?
A: 棚に並べない製品については,即座に在庫のサンプル. 試料の再製造に1〜1.5週間. 大量生産に4〜6週間. デザイン製品については,カウンター・ドラッグ提案に2〜3日.図面の承認時にサンプルを採取する 2 週間試験運転/大量生産の場合は,サンプル承認時に5〜6週間.
Q3. あなたはサンプルと生産注文のための任意のMOQ制限を持っていますか?
A: 低MOQ. 3-5pcsのサンプルチェックが可能です. 大量生産のMOQは通常1K/ロットです. 我々は,トレイルラン/PPランの注文のためのMPMOQよりも低いQtyをサポートします.
Q4. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:DHL,UPS,FedExまたはTNTで出荷します.到着には5〜7日かかります.航空および海上輸送もオプションです.
Q5. LCD モジュールの注文をどのように進めますか?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客はサンプルを確認し 正式な注文のために預金をします
第四に 生産を調整する
Q6.LCD製品に私のロゴを印刷してもいいですか?
A: はい. 設計段階では,公式に私たちに知らせて下さい. 試料のテストと承認のためにあなたのロゴでサンプルを作成します. 試料の承認後,大量生産は承認されたサンプルに従って行われます.
Q7:製品に対する保証はありますか?
A:はい,私たちは製品に1年間の保証を提供しています.
Q8: 欠陥を処理するには?
A: まず,私たちの製品は厳格な品質管理システムで生産され,欠陥率は0.2%未満になります.
保証期間中,新しいLCDを少量注文で送ります.修理して再発します. また,実際の状況に応じて再電話を含む解決策について議論することができます..
外的な次元
インターフェース・ピン定義
| 違う | PIN名 | I/O | 記述 |
| 1 | YU | 私は | タッチパネルのピン |
| 2 | XL | 私は | タッチパネルのピン |
| 3 | YD | 私は | タッチパネルのピン |
| 4 | XR | 私は | タッチパネルのピン |
| 5 | GND | 私は | 地面 |
| 6 | VCI | 私は | 電源 2.8V ストレージ |
| 7 | VDD3 | 私は | 電源 2.8V/1.8V 電圧 |
| 8 | VDD3_P(NC) | - | セットオープン |
| 9 | BC_CTRL (NC) | - | セットオープン |
| 10 | BC (NC) | - | セットオープン |
|
11 |
TE |
オー |
MPUとフレームの書き込みを同期する 引き裂き効果の出力ピンS/W コマンドで起動します.このピンが起動していない場合,このピンは低くなって |
| 12〜29 | DB17-DB0 | I/O | データの表示 I/O |
| 30 | SDA | I/O | シリアル入力信号 |
| 31 | DOTLCK | 私は | RGB インターフェース操作のためのドットクロック信号 |
| 32 | ENABLE 可能な | 私は | RGB インターフェース操作のためのデータ有効信号 |
| 33 | HSYNC | 私は | 直線水平同期信号 |
| 34 | VSYNC | 私は | フレーム垂直同期信号 |
| 35 | RDX | 私は | ストロブ信号入力ピンを読み |
| 36 | WRX | 私は | ストロブ信号入力ピンを書き |
| 37 | DCX | 私は | 登録 選択 信号 |
| 38 | CSX | 私は | チップ選択信号の入力ピン |
| 39 | リセット | 私は | LCM リセット入力信号 |
| 40 | IM0 |
私は |
4ページを参照してください,MCUインターフェースモードを選択 |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | 私は | LEDアノード |
| 45 | LED_K1 | 私は | LED カソード |
| 46 | LED_K2 | 私は | LED カソード |
| 47 | LED_K3 | 私は | LED カソード |
| 48 | LED_K4 | 私は | LED カソード |
LEDバックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
| 供給電圧 | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA |
| 供給電流 | もし | - | 80 | - | mA | - |
| 逆電圧 | ロープ | - | - | 5 | V | - |
| 電力消耗 | Pd | - | 288 | - | mW | - |
| LCM の 照明 濃度 |
- |
- | 350 | - | Cd/m2 | If=80mA |
| LCMの均一性 | - | 80 | - | - | % | If=80 mA |
| バックライトの色 | ホワイト | |||||

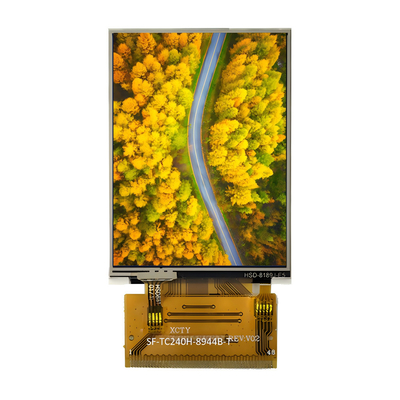

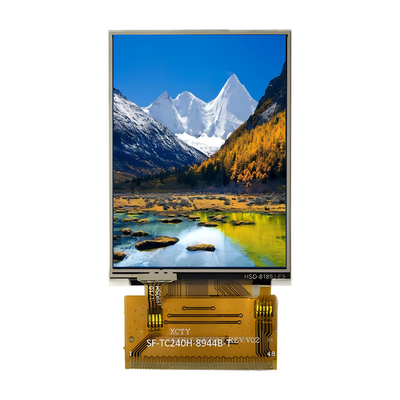

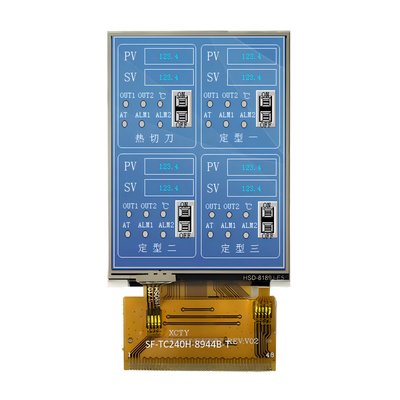

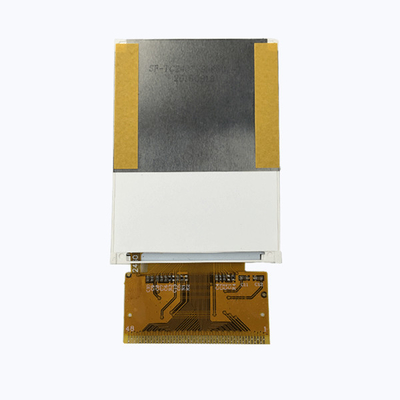

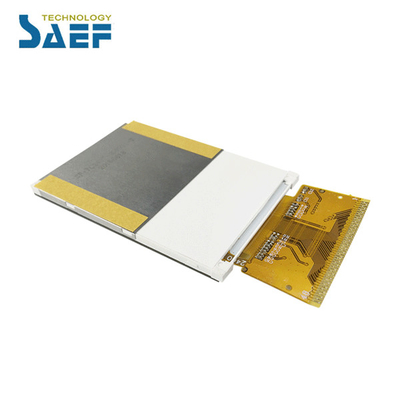

製品画像
