商品の詳細:
|
| 製品: | 3.1 インチ IPS TFT 液晶ディスプレイ | 解決: | 480 × 800 ピクセル (302 PPI) |
|---|---|---|---|
| 視聴方向: | 全方向、水平および垂直 80° | タッチテクノロジー: | PCAT、マルチタッチのサポート |
| インタフェース: | MIPI DSI (2 データ レーン)、タッチ用 I²C | ドライバーIC: | ST7701 + CST3530 タッチコントローラー |
| 輝度: | 450 cd/m² (標準) | コントラスト比: | 1000:1 |
| 動作温度。: | -20°Cから+70°C | コンプライアンス: | RoHS,REACH,ハロゲンフリー |
| ハイライト: | 3.1インチIPS TFT LCD,静電容量式タッチパネル付きTFT LCD,480×800 TFT LCDディスプレイモジュール |
||
要求の厳しい用途向け設計：精度、性能、信頼性

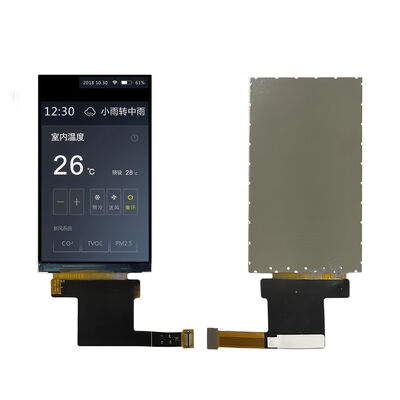

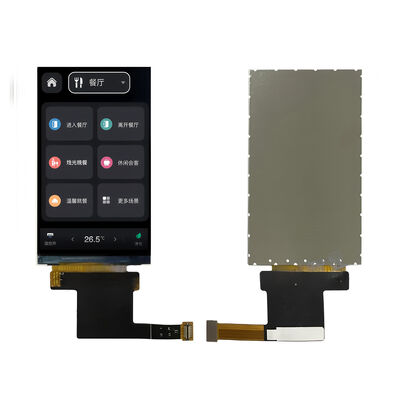

Saef Technology Limited が紹介する SFTO310HZ-7423A-CT は、優れた光学的な明瞭さ、堅牢な信頼性、シームレスな統合を求める専門家向けに設計された、高性能 3.1 インチ TFT LCD モジュールです。この IPS ディスプレイは 480×800 の解像度と 302 PPI を実現し、ハンドヘルドデバイス、産業用 HMI、医療機器、ポータブル試験装置に最適な、鮮明で鮮やかなビジュアルを保証します。
設計エンジニア向けの主な技術的ハイライト：
優れた光学性能：450 cd/m² の輝度と 1000:1 のコントラスト比により、薄暗い環境と明るい環境の両方で視認性を確保します。IPS テクノロジーは、広い視野角 (80°+) で一貫した色と鮮明さを保証します。
堅牢なタッチ統合：マルチタッチ対応の静電容量方式タッチパネルと I²C インターフェースを搭載し、スムーズで応答性の高い操作を提供します。カバーガラスは、耐擦傷性のために ≥6H の硬度で化学的に強化されています。
産業グレードの耐久性：-20°C ～ +70°C の動作温度範囲と -30°C ～ +80°C の保管温度により、過酷な環境に適しています。このモジュールは、RoHS、REACH、およびハロゲンフリー規格に準拠しています。
柔軟なインターフェースと電源：MIPI DSI インターフェースは EMI を削減し、基板レイアウトを簡素化します。幅広い電源範囲 (VDD: 2.4V–3.3V、IOVDD: 1.65V–3.3V) は、さまざまなシステムアーキテクチャをサポートします。
ディスプレイソリューションに Saef を選ぶ理由
すべてのプロジェクトには独自の要件があることを理解しています。そのため、タッチパネル統合、FPC 設計、光学ボンディング、機械的調整について、無料のセミカスタマイズを提供しています。異なるタッチコントローラー、変更されたアウトライン、または特定の光学的な強化が必要な場合でも、当社のエンジニアリングチームは、お客様と協力して、お客様の正確な仕様に適合するディスプレイを提供します。
以下に最適：
ハンドヘルド端末およびポータブルスキャナー
産業用制御パネルおよび IoT デバイス
医療用モニタリング機器
車載ダッシュディスプレイおよびインフォテインメント
試験および測定機器
高価値のお問い合わせに対する行動喚起：
カスタマイズされたディスプレイソリューションが必要ですか？当社のエンジニアリングチームがお客様の設計をサポートする準備ができています。カスタム見積もりまたは評価サンプルを今すぐリクエストしてください。
一般仕様
| 特徴 | 詳細 | 単位 |
| ディスプレイサイズ（対角） | 3.1 | インチ |
| LCD タイプ | α-Si TFT | - |
| 表示モード | IPS / 透過型 / ノーマリーブラック | - |
| 解像度 | 480RGB x 800 | - |
| 有効表示領域 | 40.32(H)×67.2(V) | mm |
| モジュール外形寸法 | 43.48(H) x 74.72(V) x 1.72(T) | mm |
| 表示色 | 16.7M | - |
| インターフェース | MIPI | - |
| ドライバ IC | ST7701 | - |
| TP 表示領域 | 40.72(H)×67.6(V) | mm |
| TP 外形寸法（アセンブリ） | 50.04(H) x 88.74(V) x 1.01(T) | mm |
| 表面輝度 | 450 | cd/m² |
| 視野方向 | 全方向 | 最良の画像 |
| コントラスト比 | 1000:1 | |
| 色域 | 71.5% | |
| PPI | 302 | - |
| ウィンドウ効果 | 通常 | - |
| カバープレート表面効果 | AF/AG なし | - |
| 動作温度 | -20～70 | ºC |
| 保管温度 | -30～80 | ºC |
| 重量 | TBD | g |
CTP 仕様
| カテゴリ | パラメータ | 仕様 |
|
一般 |
構造 | カバーガラス + ITO センサーフィルム (G+F+F) |
| 外形寸法 | 50.04(H) x 88.74(V) x 1.01 (T) mm | |
| カバーレンズ強化 | 化学強化 | |
| カバーレンズ表面硬度 | ≥6H (鉛筆硬度) | |
| 光線透過率 | ≥85% | |
| 動作温度 | -20℃ ~ +70℃, ≤90% RH | |
| 保管温度 | -30℃ ~ +80℃, ≤90% RH | |
|
電気的 |
インターフェース | I2C |
| タッチ IC | CST328 | |
| 電源電圧 (VDD) | 2.8V ~ 3.3V | |
| ホスト抵抗 (SDA/SCL) | メインボードで設定可能 | |
| タッチポイント | マルチタッチ | |
| 環境 | 動作条件 | カスタマイズ可能 |
|
表面 特性 |
表面インク | 黒 |
| 表面処理 | クリアタイプ, | |
| LCD-TP ラミネーション | OCA ボンディング | |
| コンプライアンス | 材料規格 | RoHS、REACH、およびハロゲンフリー準拠 |
機械的外形寸法
インターフェースピン定義
| NO | シンボル | 機能 |
| 1 | GND | 電源グランド |
| 2 | CLKP | CLKP |
| 3 | CLKN | CLKN |
| 4 | GND | 電源グランド |
| 5 | D0P | MIPI DSI 差動データペア。（データレーン 0 正極性） |
| 6 | D0N | MIPI DSI 差動データペア。（データレーン 0 負極性） |
| 7 | GND | 電源グランド |
| 8 | D1P | MIPI DSI 差動データペア。（データレーン 1 正極性） |
| 9 | D1N | MIPI DSI 差動データペア。（データレーン 1 負極性） |
| 10 | GND | 電源グランド |
| 11 | NC | OPEN |
| 12 | NC | OPEN |
| 13 | GND | 電源グランド |
| 14 | NC | OPEN |
| 15 | NC | OPEN |
| 16 | LEDA | LED アノード |
| 17 | LEDK | LED カソード |
| 18 | VCC | アナログ用電源、VDD=2.4V~3.3V。 |
| 19 | IOVCC | I/O システム用電源。VDDIO=1.65V~3.3V |
| 20 | NC | OPEN |
| 21 | NC | OPEN |
| 22 | GND | 電源グランド |
| 23 | GND | 電源グランド |
| 24 | CTP INT | タッチパネル割り込み出力。使用しない場合は、開いてください。 |
| 25 | CTP RST | タッチパネルリセット。使用しない場合は、開いてください。 |
| 26 | CTP SDA | タッチパネル I2C データ。使用しない場合は、開いてください。 |
| 27 | CTP SCL | タッチパネル I2C クロック。使用しない場合は、開いてください。 |
| 28 | LCM RST | この信号がローになるとデバイスがリセットされ、チップを適切に初期化するために適用する必要があります。信号はローアクティブです |
| 29 | TE | フレーム書き込みに MCU を同期させるためのティアリングエフェクト出力ピン。このピンは、アクティブでない場合はローになります。使用しない場合は、開いてください。 |
| 30 | ID(GND) | 電源グランド |
絶対最大定格
| 項目 | シンボル | 最小 | 最大 | 単位 | |
|
供給電圧 |
電源 | VDD | -0.3 | +4.6 | V |
| アナログ | - | - | - | V | |
| IO | IOVDD | -0.3- | +4.6 | V | |
| 入力電圧 | Vi | 0.3 | IOVDD+0.3 | V | |
| 保管温度 | T stg | -30 | +80 | ºC | |
| 動作温度 | T op | -20 | +70 | ºC | |
| 保管湿度 |
H stg |
10 | 注 1 | %RH | |
| 動作湿度 | H op | 10 | 注 1 | %RH | |
電気的仕様
| 項目 | シンボル | 最小 | 標準 | 最大 | 単位 | |
|
供給電圧 |
電源 | VDD | 2.4 | 2.8 | 3.3 | V |
| アナログ | VCI | 2.4 | 2.8 | 3.3 | V | |
| IO | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| ロジックロー入力電圧 | VIL | -0.3IOVDD | - | 0.3IOVDD | V | |
| ロジックハイ入力電圧 | VIH | 0.7IOVDD | - | IOVDD | V | |
| ロジックロー出力電圧 | VOL | - | - | 0.2IOVDD | V | |
| ロジックハイ出力電圧 | VOH | 0.8IOVDD | - | - | V | |
|
消費電流 |
通常表示 | Ivdd |
- |
20 |
- |
mA |
| スタンバイモード | Ivdd |
- |
30 |
- |
uA | |
| フレーム周波数 | fFR | - | 60 | - | Hz | |
