商品の詳細:
|
| 製品: | CTP付き3.5インチTFT LCD | 画面サイズ: | 3.5インチ(対角) |
|---|---|---|---|
| 解決: | 320 (RGB) x 480 ピクセル (HVGA) | 輝度: | 300 cd/m² (標準) |
| インタフェース: | MCU パラレル (8/16 ビット) & SPI (3/4 線式) | タッチスクリーン: | 投影型静電容量方式 (PCAP)、5 点タッチ |
| ディスプレイドライバーIC: | ILI9488 | タッチコントローラIC: | FT6336U |
| 動作温度。: | -20°C〜 +70°C | 視聴方向: | 12時 |
| コントラスト比: | 500:1 (標準) | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | 3.5インチTFT LCD,PCAPタッチスクリーン付きTFT LCD,320×480 TFT LCD |
||

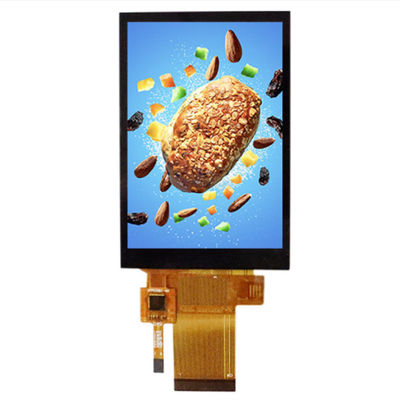

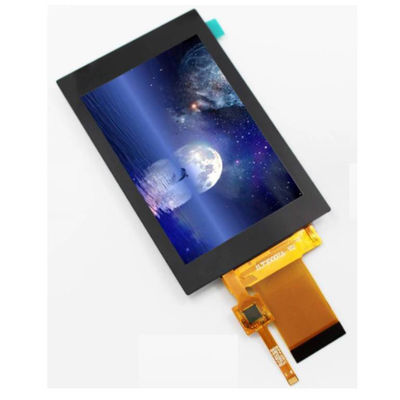

SFTO350PY-7118ACT：インタラクティブな組み込みシステム向け、PCAPタッチを統合した高機能3.5インチTFT LCDモジュール
Saef Technology Limitedは、SFTO350PY-7118ACT、多用途で応答性の高い3.5インチTFT LCDモジュールを発表します。鮮明なHVGA（320x480）ディスプレイと堅牢な静電容量方式（PCAP）タッチスクリーンを組み合わせたものです。ILI9488ディスプレイコントローラーとFT6336UタッチICを搭載し、MCUパラレル（8080シリーズ）とSPI通信の両方をサポートすることで、比類のないインターフェースの柔軟性を提供します。産業用温度範囲（-20℃～+70℃）での信頼性を実現し、300ニットの高輝度出力を備えているため、米国とヨーロッパのエンジニアが次世代HMI、ポータブル医療機器、スマート小売端末、直感的なタッチインタラクションが不可欠なIoT制御パネルを開発するのに最適な統合ソリューションです。
インタラクティブアプリケーションにおける特定の設計上の課題に対応するために設計:
最適なホスト互換性のためのデュアルインターフェースの柔軟性: このモジュールの際立った特徴は、設定可能なホストインターフェースです。エンジニアは、システムに最適な接続を選択できます。アプリケーションプロセッサによって駆動される複雑なグラフィカルユーザーインターフェース（GUI）には、高速16ビットパラレルMCUインターフェースを、GPIOが限られているよりシンプルなマイクロコントローラー（MCU）には、ピンを節約するSPIインターフェースを選択できます。これにより、外部レベルシフターやブリッジチップが不要になり、BOMとPCBレイアウトが簡素化されます。
信頼性の高いPCAPテクノロジーによるプレミアムタッチ体験: 統合されたPCAPタッチスクリーン（FT6336U）は、マルチタッチジェスチャーをサポートし、直接ガラスボンディングによる優れた明瞭さを提供し、表面汚染物質に強い、モダンで耐久性のあるユーザーインターフェースを提供します。専用I²Cインターフェースを備えた独立したタッチFPC(CTP_SDA/SCL)と割り込みピンにより、ソフトウェア統合が簡素化され、低電力タッチセンシングが可能になります。
優れた可読性のための優れた光学性能: バランスの取れた300ニットの輝度と500:1のコントラスト比により、ほとんどの屋内および制御された照明環境で鮮明な視認性を確保します。12時の視野方向は、ハンドヘルドデバイスやパネルマウントデバイスで最も一般的な垂直マウント方向向けに最適化されています。
要求の厳しい使用事例に対応する堅牢な設計: このモジュールは長持ちするように作られており、環境信頼性テスト（熱サイクル、振動、ESD）のフルスイートを受けています。LEDバックライトシステムは、40,000時間の標準寿命を評価されており、商用および産業用アプリケーションでの長期的な性能を保証します。
合理化された電力アーキテクチャ: デジタルロジック用(IOVCC：1.8V)とディスプレイアナログ用(VCC：2.8V)の独立した電源ピンにより、正確な電源シーケンスと管理が可能になり、システム全体の電力最適化と安定性に役立ちます。
以下のような魅力的なユーザーインターフェースの作成に最適:
産業用ヒューマンマシンインターフェース（HMI）: 応答性が高く、手袋対応（厚手手袋モード）のタッチスクリーンとクリアなディスプレイフィードバックを必要とする、制御パネル、工場設備インターフェース、テストステーション向け。
ポータブル医療・診断デバイス: スムーズで清掃可能なガラス面と信頼性の高いタッチが不可欠な、ハンドヘルドモニター、患者データ入力端末、ポータブルスキャナーに適しています。
スマートホーム＆ビルディングオートメーション: 直感的でモダンなユーザーエクスペリエンスを必要とする、高度なサーモスタット制御、セキュリティシステムパネル、家電インターフェースに最適です。
小売＆ホスピタリティ: スピードとユーザーエンゲージメントが重要な、POS（Point of Sale）システム、セルフサービスキオスク、注文端末向け。
Saef Technology：お客様のニーズに合わせたインタラクティブソリューションのパートナー
標準構成を超えて: このモデルにはPCAPが統合されていますが、プロジェクトには独自のニーズがあることを理解しています。異なるタッチテクノロジー（抵抗膜/RTP）、非タッチバージョン、カスタムFPC長、または特定のコネクタが必要ですか？この実績のある3.5インチプラットフォームを、お客様の正確な機械的、電気的、機能的要件に合わせて、低MOQで包括的なカスタマイズサービスを提供しています。
開発プロセスを強化: ディスプレイとタッチコントローラーの両方について、詳細なピン割り当て表、インターフェースタイミング図、電源投入シーケンスガイドライン、初期化コードなど、完全な設計サポートを提供します。これにより、統合リスクが軽減され、市場投入までの時間が短縮されます。
グローバル展開のための品質とコンプライアンス: ISO9001:2015認証の品質管理システムに基づいて製造されており、EU RoHSおよびREACH環境指令に適合するように設計されています。これにより、ヨーロッパおよび北米市場向けの製品のコンプライアンスが確保され、認証プロセスが簡素化されます。
技術保証とエンジニア向けの次のステップ
信頼性の基盤の上に構築: 各モジュールは、MIL-STD-105Eに準拠したAQL検査を受け、量産における一貫した品質と性能を保証します。
自信を持って統合できるように設計: 製品設計へのシームレスな適合に必要な正確な機械図面（2D/3D）と電気仕様を提供します。
技術評価のリクエスト: 組み込みシステムエンジニア、製品マネージャー、調達スペシャリストの皆様に、SFTO350PY-7118ACTの評価を依頼します。サンプルをリクエストしたり、特定のアプリケーションニーズについて話し合ったり、今後のプロジェクトのカスタマイズオプションを検討したりするには、当社の技術営業チームにお問い合わせください。 Saefと提携して、高度な機能、実績のある信頼性、そしてお客様のビジョンに完全に合致する柔軟性を兼ね備えたディスプレイソリューションを活用してください。
機械的寸法
ピンインターフェース定義
ピン番号
| 記号 | 条件 | 1 |
| XL | タッチ左ライン | 2 |
| YU | タッチ上部回路 | 3 |
| XR | タッチ右端ライン | 4 |
| YD | タッチ下部ライン | 5 |
| GND | - | 38 |
| IOVCC | 電源1.8V | 7 |
| VCC | 電源2.8V | 8 |
| FMARK | フレーム同期信号 | 9 |
| CS | チップセレクト入力ピン（アクティブロー） | 10 |
| RS | パラレルでのディスプレイデータ/コマンド選択ピン | 11 |
| WR/SPI_SCL | 8080 MCUパラレルインターフェースでの書き込みイネーブル/シリアルクロックとしてのSCLピン | 12 |
| RD | 8080 MCUパラレルインターフェースでの読み取りイネーブル。 | 13 |
| SPI_SDA | シリアルデータ入出力双方向ピン | 14 |
| SPI_SDO | シリアルデータ出力 | 15 |
| RESET | 外部リセット入力。 | 16 |
| GND | - | 38 |
| DB0-DB15 | MCUパラレルインターフェースデータバス。 | 33 |
| LEDA | LEDバックライト（アノード） | 34-36 |
| LEDK | LEDバックライト（カソード） | 37 |
| GND | - | 38 |
| IM0 | インターフェースモードを選択 | DC特性 |
| IM1 | インターフェースモードを選択 | DC特性 |
| コントラスト比 | インターフェースモードを選択 | DC特性 |
項目
| 記号 | 条件 | 標準 | 最大 | 単位 | 白色輝度（中心） |
| VDD | 2.4 | 2.8 | 3.2 | 入力信号電圧 | 動作LED寿命 |
| VDDI | V | 1.8 | 3.3 | 入力信号電圧 | |
| VIH | 0.7VDDI | - | 時間 | V | 動作LED寿命 |
| GND | - | 時間 | V | 動作LED寿命 |
項目
| 記号 | 条件 | タイプ | 最大 | 単位 | 白色輝度（中心） |
| IL | - | 時間 | % | mA | LED電圧 |
| VL | - | 時間 | 3.2 | V | 動作LED寿命 |
| Hr | 30000 | 40000 | - | 時間 | 光学特性 |
項目
| 記号 | 条件 | 最小 | タイプ | 最大 | 単位 | 白色輝度（中心） | |
| Lv | Θ=0 通常 |
視野角 IBL= 120mA -- 300 |
最適な表示方向 | cd/m2 | 最適な表示方向 | Tr+Tf | |
| -- | 20 | 最適な表示方向 | ms | コントラスト比 | CR | ||
| -- | 500 | 最適な表示方向 | -- | 最適な表示方向 | 最適な表示方向 | ||
|
(CIE1931) 白Wx |
0.292 | 0.307 | 0.322 | Wy | 0.312 | ||
| 0.327 | 0.342 | 視野角 | Hor | ||||
|
ΘL |
CR≥10 |
-- |
70 |
最適な表示方向 | Ver | 最適な表示方向 | |
| 70 | 最適な表示方向 | Ver | 最適な表示方向 | ||||
|
-- |
60 | 最適な表示方向 | % | 最適な表示方向 | |||
| 60 | 最適な表示方向 | % | 最適な表示方向 | ||||
| Θ=0 | 80 | 60 | -- | % | 最適な表示方向 | 12時方向 | |
| Θ=0 | 57 | 60 | -- | % | 最適な表示方向 | 12時方向 | |
