商品の詳細:
|
| プロダクト: | 3.7"インチIPS TFT LCD | 決断: | 480x800点 |
|---|---|---|---|
| インターフェイス: | RGB | タッチ画面: | カスタマイズ可能 |
| 見る方向: | すべての視野角（IPS） | 運転者IC: | HX8369 |
| ピン ナンバー: | 40のピン | モジュールのサイズ: | 53.48 x 91.72 x 1.6 mm |
| 作用面積: | 48.24 x 80.4 mm | 関係: | コネクターのタイプ（カスタマイズすることができる） |
| 表面の光: | 200 cd/m2 （nit） | 作動の臨時雇用者。: | -20℃への+70℃ |
| 導かれた寿命: | 40,000時間 | 承諾: | 迎合的な範囲及びRoHS |
| ハイライト: | HX8369 WVGA TFT LCDの表示,3.7インチTFT LCDの表示480x800,480x800 WVGA TFT LCD 3.7インチ |
||
3.7"インチWVGA 480x800の肖像画TFT LCDの表示IPSすべての視野角HX8369 RGBインターフェイス
肖像画3.7" TFT LCDモジュール、3.7" 480x800 TFTの記述
Saefの技術SF-TC370S-9793A-Nは斜めのサイズ3.7"決断480x800ピクセルが付いているインチTFT LCDモジュールである。このモジュールはHX8369 ICと造られる;それはコントローラーを含み、運転者IC機能は、2.6Vからの3.3V、典型的な2.8VにRGBインターフェイスおよび供給電圧（Vdd）の範囲を支える。
SF-TC370S-9793A-N TFT LCDモジュールは明るさの縱向き印刷200匹のnit （典型的な価値）である。モジュールはまた任意抵抗タッチ画面および写し出された容量性タッチ画面のために利用できる。SF-TC370S-9793A-Nは-20℃から+70℃に温度で作動できる;その保管温度は-30℃から+80℃まで及ぶ。この3.7"はインチTFT LCDモジュール コーヒー機械、電子レンジ、走査器、ホーム・オートメーション、アクセス管理 システム、モニター装置、検光子、セキュリティ システム、庭の用水系統、等で広く利用されている。
| プロダクト: | 3.7"インチIPS TFT LCD | 決断: | 480x800点 |
|---|---|---|---|
| インターフェイス: | RGB | タッチ画面: | カスタマイズ可能 |
| 見る方向: | すべての視野角（IPS） | 運転者IC: | HX8369 |
| ピン ナンバー: | 40のピン | モジュールのサイズ: | 53.48 x 91.72 x 1.6 mm |
| 作用面積: | 48.24 x 80.4 mm | 関係: |
コネクターのタイプ （カスタマイズすることができる） |
| 表面の光: | 200 Cd/m2 （nit） | 作動の臨時雇用者。: | -20℃への+70℃ |
| LEDの寿命: | 40,000時間 | 承諾: | 迎合的な範囲及びRoHS |
Pin定義
Pin1、GND、 地面。
Pin2、AVDD （2.8V）、 電源2.8Vの電圧。
Pin3、VDDIO （1.8V）、 電源1.8Vの電圧。
Pin4~Pin9、R5-R0、 表示データ入力/出力。
Pin10~Pin15、G5-G0、表示データ入力/出力。
Pin16~Pin21、B5-B0、 表示データ入力/出力。
Pin22、LCDC_RST、 再調節されたLCMは入力信号を。
Pin23、LCDC_VSYNC、 垂直同期。RGB I/Fの信号
Pin24、LCDC_HSYNC、 横の同時性。RGB I/F.の信号。
Pin25、SPI_SDO、 SPI I/F.の連続出力信号。
Pin26、SPI_SDI、 SPI I/F.の連続入力信号。
Pin27、SPI_SCLKのSPI I/F.の同期クロック信号。
Pin28、SPI_CS、 破片のSPI I/F.の選り抜き入力ピン（「低速」は可能になる）。
Pin29、LCDC_PCLK、 RGB I/F.のピクセル刻時信号。
Pin30、LCDC_DEN、 データはRGB I/Fモード1.の信号を可能にする。
Pin31、LEDK8のLEDの陰極
Pin32、LEDK7のLEDの陰極
Pin33、LEDK6のLEDの陰極
Pin34、LEDK5のLEDの陰極
Pin35、LEDK4のLEDの陰極
Pin36、LEDK3のLEDの陰極
Pin37、LEDK2のLEDの陰極
Pin38、LEDK1のLEDの陰極
Pin39、レダ、 LEDの陽極
Pin40、GND、 地面
肖像画3.7" TFT LCDモジュール、3.7" 480x800 TFTのデッサン

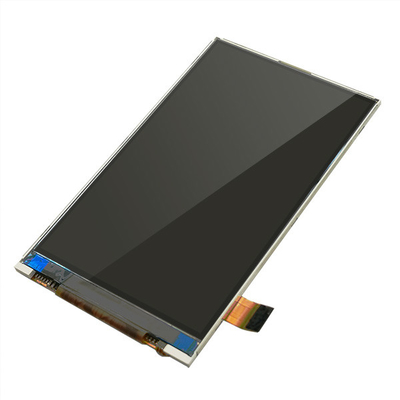

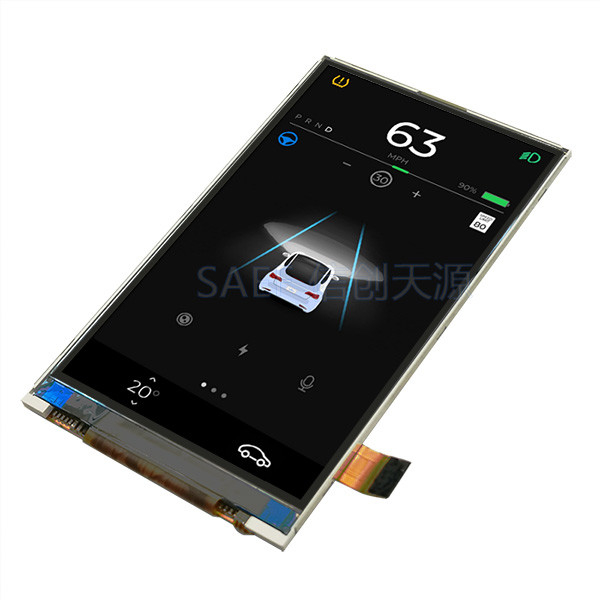

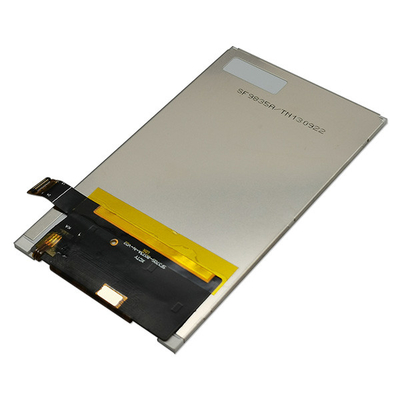

肖像画3.7" TFT LCDモジュール、3.7" 480x800 TFTの実質の製品イメージ
