商品の詳細:
|
| 製品: | TFT液晶ディスプレイ 3.5インチ | 決議: | 320x480点 |
|---|---|---|---|
| ドライバーIC: | ILI9488または同等の | タッチスクリーン: | レジスティブ・タッチオプション |
| 保護ガラス次元: | カスタマイズ可能 | 見る方向: | 12時 |
| ディム・スクリーン: | 55.26 (W) x 84.69 (L) x 2.1 (T) mm | アクティブ エリア: | 48.96 x 73.44 mm |
| インターフェース: | MCU 16ビット (カスタマイズ可能) | 接続: | 溶接 (カスタマイズ可能) |
| ピン番号: | 44ピン (カスタマイズ可能) | 表面の光: | 200 cd/m2 (ニット) |
| 供給電圧: | 3.2 V | バックライトタイプ: | 白いLED |
| LEDの寿命: | 40,000時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 16Bits TFT LCDの表示,肖像画TFT LCDの表示,LEDのバックライトTFT 320x480 |
||
TFT LCD ディスプレイ 3.5 インチ 320x480 ポートレート TN タイプ ILI9488 MCU 16 ビット 3.2V ホワイト LED バックライト
3.5インチ TFT 320×480, TFT LCD 3.5インチ 記述
SF-TC350H-9934A-N TFT LCD モジュールは3.5インチ横切りのサイズHVGAポートレイトモード320x480フルカラーディスプレイである. SF-TC350H-9934A-Nは,レジスティブタッチスクリーンを持つ別のバージョンを持っています.モデル番号はSF-TC350H-9934A-T,このモジュールは,部品番号がSF-TC350H-9934A-CTのPCAPで設計することができます.このモジュールはMCU16ビットインターフェースをサポートしています.SF-TC350H-9934A-Nモデルは,モジュールの寸法が55.26 ((W) x 84.69 ((L) × 2.1 (T) mm,アクティブエリアサイズは 48.96 x 73.44 mm.
SF-TC350H-9496G-Tは,モジュール上のILI9488コントローラと統合されており,論理供給電圧は2.6Vから3.4Vに及ぶ.典型的な値は3.2Vである.
表面照明は200 cd/m2 (Nits). ポートレイトモードとして使用するか,照明を調整したい場合は,詳細の技術サポートのために私たちと連絡してください.表面の明るさは 1000 cd/m2 (ニット) に達することができる.このモデルは広く使用されています.d 組み込みシステム,自動化,GPS,医療機器,産業機器,高品質でカラフルな画像のTFT表示を必要とするセキュリティ機器.
| 製品: | TFT液晶ディスプレイ 3.5インチ | 決議: | 320×480点 |
|---|---|---|---|
| ドライバーIC: | ILI9488 または同等の | タッチスクリーン: | 抵抗感触でオプション |
| 蓋のガラスの寸法: | カスタマイズ可能 | 見る方向: | 12時 |
| 概要 ディム: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) mm | アクティブ エリア: | 48.96 × 73.44 mm |
| インターフェース: | MCU 16ビット (カスタマイズ可能) | 接続: |
溶接 (カスタマイズできる) |
| ピン番号: | 44ピン (カスタマイズできる) | 表面照明: | 200 Cd/m2 (ニット) |
| 供給電圧: | 3.2V | バックライトタイプ: | 白いLED |
| LEDの寿命: | 401000 時間 | 準拠性 | REACHとRoHSに準拠している |
ピン定義
ピン1,LEDA,LEDアノード
ピン2,LED6K,LEDカソード
ピン3,LED5K,LEDカソード
ピン4 LED4K LEDカソード
ピン5 LED3K LEDカソード
ピン6 LED2K LEDカソード
ピン7 LED1K LEDカソード
ピン8 GND,地面
ピン9,LED7K (NC),開いてる
ピン10 VCI 電源2.8V 電圧
ピン11,IOVCC,電源 2.8V/1.8V電圧
ピン12,/CS,チップ選択信号の入力ピン
ピン13 /WR ストロブ信号入力ピン
ピン14,RS 信号を登録する
ピン15,RD ストロブ信号入力ピンを読み取れ
ピン16/RESET,LCM リセット入力信号
ピン17 NC オープン
ピン18 NC オープン
PIN19~Pin34,D15-D0,表示データ I/O
ピン35,IM0/NC オープン
ピン36 IM1/NC オープン
ピン37,FMARK,TREARING EFFECT アウトプットピン MCUをフレーム書きと同期する,S/W コマンドで起動.
ピン38 LED8K (NC) 開いてる
PIN39 GND 地上
ピン40 XLNC 開けろ
ピン41 YDNC オープン
ピン42 XRNC オープン
ピン43,YU(NC,開いてる
ピン44 GND 地上
3.5インチ TFT 320x480, TFT LCD 3.5インチ 図面

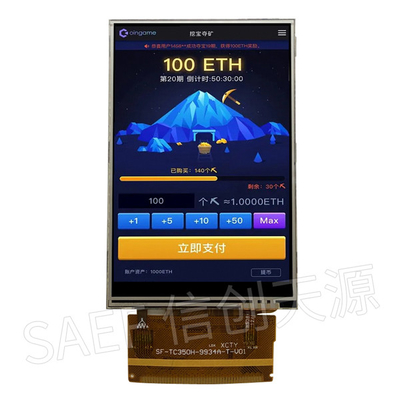

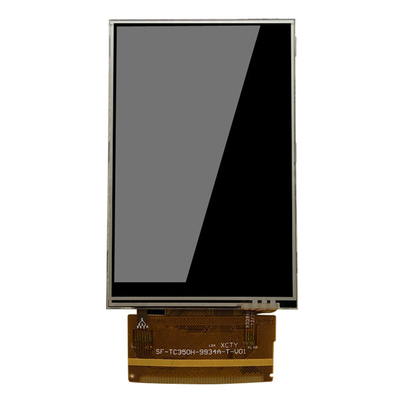

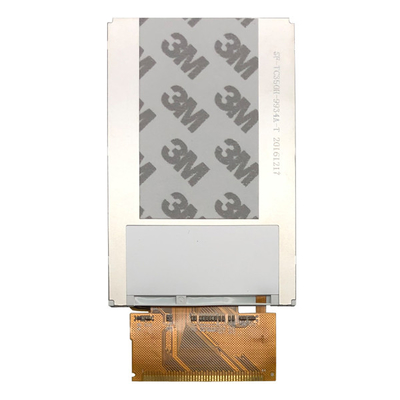

3.5インチ TFT 320×480, TFT LCD 3.5インチ 製品画像
工場設備と証明書
