商品の詳細:
|
| 製品: | IPS TFT LCD 3.97 インチ | 解決: | 480x800ドット |
|---|---|---|---|
| ドライバーIC: | NT35512SHまたは同等の | 外形寸法: | 57.14 x 96.85 x 1.95 mm |
| タッチスクリーン: | それなし | カバーガラスの寸法: | カスタマイズ可能 |
| 視聴方向: | すべての視角 (IPS) | インタフェース: | MIPIインターフェース |
| 繋がり: | コネクタの種類 | ピン番号: | 24ピン |
| 表面輝度: | 420 cd/m2 (ニット) | バックライトタイプ: | 白いLED |
| LED Lifetime: | 40,000 時間 | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | 3.97インチTFT LCDの表示の範囲,RoHS 480x800 TFT LCDの表示,範囲の表示TFT LCD 480x800 |
||
4インチTFT DSI MIPI 480x800 IPS LCDディスプレイモジュール NT35512SH 2.8V
3.97インチ480x800 TFT LCDの説明
SF-TC397B-8275A-N TFT LCDモジュールは、3.97インチ対角サイズの縦型480x800フルカラーディスプレイです。このモジュールは、モジュール上にNT35512コントローラーを内蔵しており、MIPIインターフェースをサポートしています。SF-TC397B-8275A-Nモデルのモジュール寸法は57.14 x 96.85 x 1.95 mmで、有効表示領域サイズは51.84 x 86.4 mmです。SF-TC397B-8275A-Nモデルは、組み込みシステム、オートメーション、GPS、医療機器、産業用デバイス、セキュリティ機器など、高品質でカラフルな画像が必要な用途で広く使用されています。組み込みシステム、オートメーション、GPS、医療機器、産業用デバイス、セキュリティ機器など、高品質でカラフルな画像が必要な用途で広く使用されています。
| 製品: | IPS TFT LCD 3.97" | 解像度: | 480x800ドット |
|---|---|---|---|
| ドライバIC: | NT35512SHまたは同等品 | 外形寸法: | 57.14 X 96.85 X 1.95 mm |
| タッチスクリーン: | なし | カバーガラス寸法: | カスタマイズ可能 |
| 視野角: | 全視野角（IPS） | インターフェース: | MIPIインターフェース |
| 接続: | コネクタタイプ | ピン数: | 24ピン |
| 表面輝度: | 420 Cd/m2（ニト） | バックライトタイプ: | 白色LED |
| LED寿命: | 40,000時間 | 準拠: | REACH & RoHS準拠 |
ピン定義
ピン1、 MIPI_TCN、 DSI-CLK-クロック信号。
ピン2、 MIPI_TCP、 MIPI_TCP。
ピン3、 GND、 GROUND。
ピン4、 MIPI_TDN0、 DSI-D0-データ信号。
ピン5、 MIPI_TDP0、 DSI-D0+データ信号
ピン6、 GND、 GROUND。
ピン7、 MIPI_TDP1、 DSI-D1+データ信号。
ピン8、 MIPI_TDN1、 DSI-D1-データ信号。
ピン9、 GND、 GROUND。
ピン10、 NC
ピン11、 NC
ピン12、 GND、 GROUND。
ピン13、 NC
ピン14、 NC
ピン15、 GND、 GROUND。
ピン16、 VDD18_PMU、 電源1.8V-2.8V
ピン17、 NC
ピン18、 LRSTB、 LCMリセット入力
ピン19、 NC
ピン20、 LPTE、 ティアリングエフェクト出力
ピン21、 VDD28_PMU、 電源2.8V。
ピン22、 GND、 GROUND
ピン23、 VLED_P、 LEDアノード。
ピン24、 VLED_N、 LEDカソード
4インチ480x800 TFT LCD図面

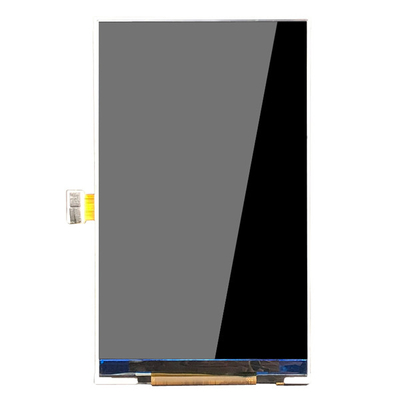

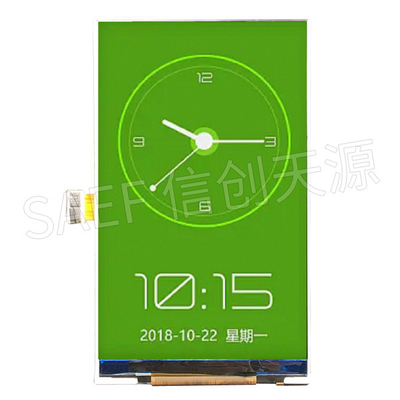

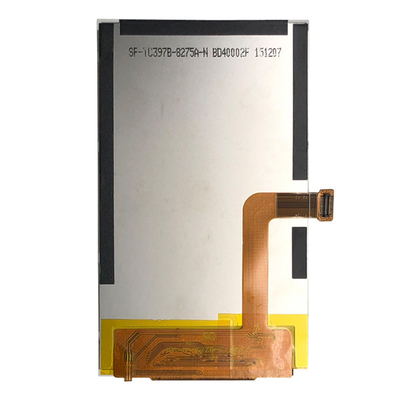

4インチ480x800 TFT LCD実製品画像
工場の設備と証明書
