商品の詳細:
|
| プロダクト: | 5"インチTFT LCDの接触 | 決断: | 720x1280点 |
|---|---|---|---|
| 運転者IC: | ILI9881Cか等量 | タッチ画面: | キャパシタンス タッチ パネルを使って（任意） |
| 保護ガラス次元: | カスタマイズ可能 | 見る方向: | 自由（80/80/80/80） |
| 薄暗いの輪郭を描きなさい。: | 66.10 （W） X 120.40 （L） X 2.16 （T） mm | 作用面積: | 62.10 x 110.40 mm |
| インターフェイス: | MIPI （カスタマイズ可能な） | 関係: | FPCのコネクターのタイプ |
| ピン ナンバー: | 25のピン（カスタマイズ可能な） | 表面の光: | 300 cd/m2 （nit） |
| 供給電圧: | 2.8 V （タイプ価値） | バックライトのタイプ: | 白いLED |
| LEDの寿命: | 40,000時間 | 承諾: | 迎合的な範囲及びRoHS |
| ハイライト: | MIPI 5のインチTFT LCD,5インチTFT LCD 720x1280,CTP TFT LCD 5インチ |
||
TFT LCDの接触5"インチHD 720x1280の肖像画IPSのCTP LCDモジュールが付いているMIPIインターフェイスとの完全な視野角TFT
5.0" TFT 720x1280、TFT LCD 5.0インチの記述
SF-TC500I-8725B-N TFT LCDモジュールは5"インチの斜めのサイズの縱向き印刷HD 720x1280 IPSの自由な視野角のフル カラーの表示である。SF-TC500I-8725B-Nに容量性タッチ画面である別の版が、型式番号であるSF-TC500I-8725B-CTある。それはPCAPの有無にかかわらずあるために任意である。このモジュールはMIPIインターフェイスを支える。SF-TC500I-8725B-Nモデルに66.10のモジュール次元があっている（W） X 120.40 （L） X 2.16 （T） 62.10 x 110.40 mmのmmそして作用面積のサイズ。
SF-TC500I-8725B-NはモジュールのILI9881Cのコントローラーと統合され、2.6Vからの3.3V典型的な価値への作動の電圧範囲は2.8Vである。
表面の光は300 cd/m2 （Nit）である。それを横向き印刷として使用するか、または光を調節することを望んだらテクニカル サポートのための私達と連絡しなさい。モデルはホーム・オートメーション、家の電気器具、埋め込まれたシステム、GPSの医療機器、産業装置、良質および多彩なイメージのTFTの表示を要求する保証装置で広く使用された。
| プロダクト: | 5"インチTFT LCDの接触 | 決断: | 720x1280点 |
|---|---|---|---|
| 運転者IC: | ILI9881Cか等量 | タッチ画面: | 接触なし、任意PCAP |
| 保護ガラス次元: | カスタマイズ可能 | 見る方向: | 自由（80/80/80/80） |
| 薄暗いの輪郭を描きなさい。: | 66.10 （W） X 120.40 （L） X 2.16 （T） mm | 作用面積: | 62.10 x 110.40 nm |
| インターフェイス: | MIPI （カスタマイズ可能な） | 関係: | FPCのコネクターのタイプ |
| ピン ナンバー: | 25のピン（カスタマイズ可能な） | 表面の光: | 300 Cd/m2 （nit） |
| 供給電圧: | 2.8 V （タイプ価値） | バックライトのタイプ: | 白いLED |
| LEDの寿命: | 40,000時間 | 承諾: | 迎合的な範囲及びRoHS |
Pin定義
Pin1、LED A、 LEDの陽極
Pin2、LED K、 LEDの陰極
Pin3、VCC、 電源2.8V
Pin4、IOVCC、 電源1.8V/2.8Vの電圧
Pin5、GND、 力の地面
Pin6、CLKP、 DSI-CLK+の刻時信号
Pin7、CLKN、 DSI-CLK-の刻時信号
Pin8、GND、 力の地面
Pin9、D0N、 DSI-D0-のデータ信号
Pin10、D0P、 DSI-D0+のデータ信号
Pin11、GNDの力はひいた
Pin12、D1NのDSI-D1-のデータ信号
Pin13、D1PのDSI-D1+のデータ信号
Pin14、GNDの力はひいた
Pin15、D2NのDSI-D2-のデータ信号
Pin16、D2PのDSI-D2+のデータ信号
Pin17、GNDの力はひいた
Pin18、D3NのDSI-D2-のデータ信号
Pin19、D3PのDSI-D2+のデータ信号
Pin20、GNDの力はひいた
Pin21、TEの電源2.8V
Pin22、LCD_ID、LCD_ID
Pin23の調整、記録の選り抜きピン
Pin24、GNDの力はひいた
Pin25、GNDの力はひいた
5.0" TFT 720x1280、TFT LCD 5.0インチのデッサン

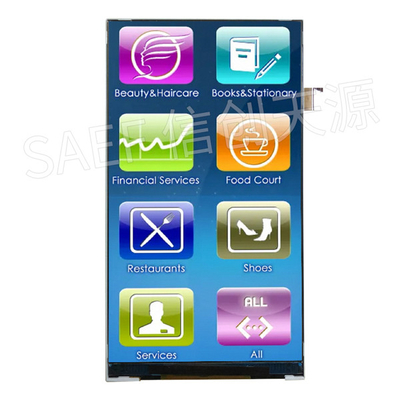

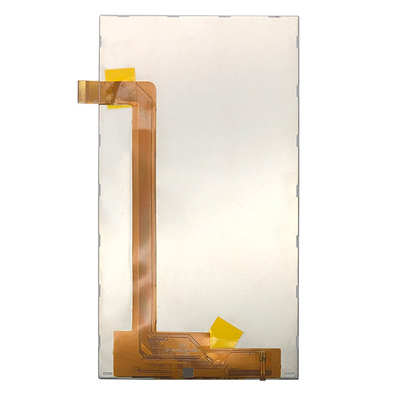

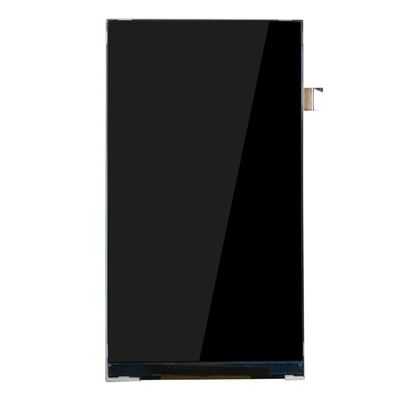

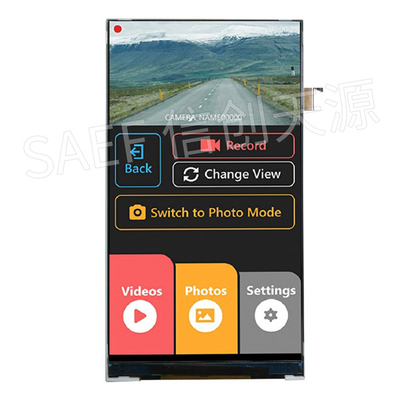

5.0" TFT 720x1280、TFT LCD 5.0インチの製品イメージ
