商品の詳細:
|
| 製品: | 2.8インチ TFT LCD ディスプレイ | 決議: | 480×640点 |
|---|---|---|---|
| ドライバIC: | ILI9806E,またはST7701または同等の | タッチスクリーン: | タッチスクリーンなし (カスタマイズ可能) |
| 保護ガラス次元: | カスタマイズ可能 | 見る方向: | 無料 (80/80/80/80) |
| ディム・スクリーン: | 50 (W) x 69.2 (L) x 2.35 (T) mm | アクティブ エリア: | 43.20 x 57.60 mm |
| インターフェース: | RGB (カスタマイズ可能) | 接続: | FPCのコネクターのタイプ |
| ピン番号: | 40ピン (カスタマイズ可能) | 表面の光: | 260 cd/m2 (ニット) |
| 供給電圧: | 3.2 V | バックライトタイプ: | 白いLED |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2.8インチ480x640 TFT LCDの表示,範囲2.8のインチTFT LCDの表示,表示IPS 2.8のインチTFTのRoHS |
||
2.8インチ 480x640 高解像度 IPS タイプ フルビューングル TFT LCD ディスプレイ モジュール
2.8インチ TFT 480×640, TFT LCD 2.8インチ 記述
この製品は,2.8インチ対角のサイズと480x640の解像度を持つ高PPI解像度ディスプレイです. 画面全体がより明確で繊細です. さらに,この製品がいくつかの高級アプリケーションに適するように,IPSフルビューディスプレイ技術を使用しています..
SF-TO280PY-8990B-N TFT LCDモジュールは2.8 インチ横切りのサイズポートレートモード 480x640高解像度フルカラーディスプレイであり,SF-TO280PY-8990B-N LCDモジュールはRGBインターフェースをサポートしています.インターフェースはカスタマイズできますSF-TO280PY-8990B-Nモデルは,モジュールの寸法が50 ((W) x 69.2 ((L) x 2.35 ((T) mmで,アクティブエリアサイズは43.20 x 57.60 mmです. SF-TO280PY-8990B-Nは,ILI9806Eと統合されています.または ST7701 または モジュールの同等のドライバーIC制御器このモデルには, -20〜70度での動作温度があり,このモデルでは,電源の電圧が -20~70Vで,電源の電圧が -20~3Vで,電源の電圧が -20~3Vで,電源の電圧が -20~3Vで,電源の電圧が -20~3Vで,電源の電圧が -20Vで,電源の電圧が -4Vで,電源の電圧が -4Vで,電源の電圧が -4Vで,電源の電源が -4Vで,電源の電源が -4Vで,電源の電源が -4Vで,電源が -4Vで,電源が -4Vで,電源が -4Vで,電源が -4Vで,電源が -4Vで,電源が -4Vで,電源が -4Vで,電源が -4Vで,電源が -4Vで,電源が -4Vで,電源が -4Vで,電源が -4Vで貯蔵温度は -30~80度.
このモデルは,POSターミナル,キャッシュリーダー,埋め込みシステム,自動化,GPS,医療機器,産業機器,高品質で色彩のある画像のTFT表示を必要とするセキュリティ機器.
メカニカル仕様:
| ポイント | 仕様 | ユニット |
| ディスプレイサイズ | 2.8 | インチ |
| オウトラインの次元 | 50*69.2*2です35 | mm |
| ドライバIC | ILI9806E-2C | - |
| インターフェースタイプ | RGB | ほんの少し |
PINの記述:
| ピンナンバー | シンボル | 機能 |
| 1 | LED | LEDバックライト (カソード) |
| 2 | LED+ | LED バックライト ((アノード) |
| 3 | GND | 地面 |
| 4 | VDD | 電源 2.8V |
| 5〜12 | DB0-DB7(B0-B7) | RGBブルーデータ |
| 13から20 |
DB8-DB15 ((G0-G) 7 について |
RGBグリーンデータ |
| 21〜28 |
DB16-DB23 ((R0-R) 7 について |
RGB赤色データ |
| 29 | GND | 地面 |
| 30 | PCLK | RGB インターフェースの動作のためのドットクロック信号 |
| 31 | VDD | 電源 2.8V |
| 32 | HSYNC | RGB インターフェースの動作のためのライン同期信号 |
| 33 | VSYNC | RGB インターフェースの動作のためのフレーム同期信号 |
| 34 | DE | RGB インターフェースの操作のためのデータ有効信号 |
| 35 | NC | NC |
| 36 | GND | 地面 |
| 37 | CS | チップ入力ピンを選択 |
| 38 | リセット | 外部リセット入力 |
| 39 | SCL | SPI インターフェースクロック |
| 40 | SDA | シリアル入力信号 |
2.8インチ TFT 480×640, TFT LCD 2.8インチ 図面

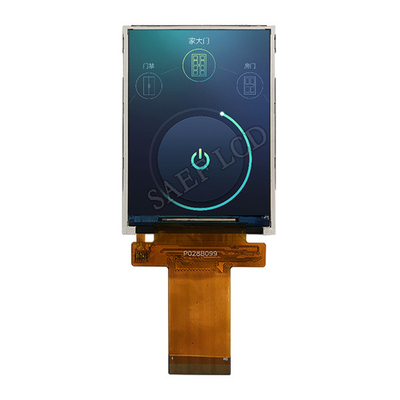

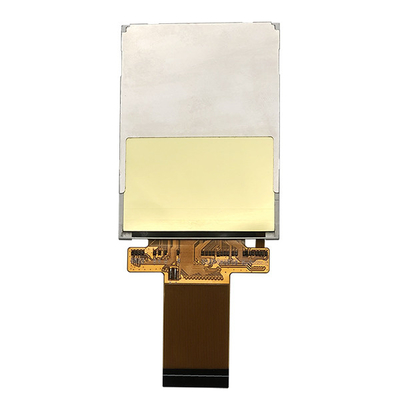

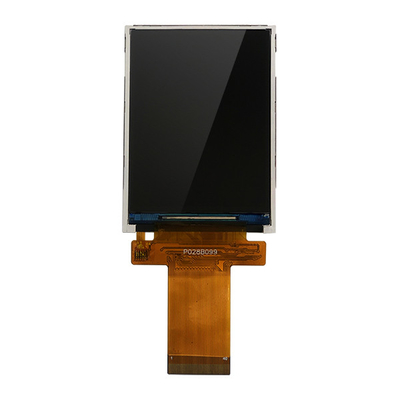

2.8インチ TFT 480×640, TFT LCD 2.8インチ 製品画像
