商品の詳細:
|
| 製品: | 1.54インチ EPD | 決議: | 152x152 点の解像度 |
|---|---|---|---|
| 表示モード: | アクティブマトリックス電解ディスプレイ (AM EPD) | 光学: | すべての視野角 |
| ディム・スクリーン: | 31.80 (H) × 37.32 (V) × 1.14 (D) mm | アクティブ エリア: | 27.512 (H) × 27.512 (V) mm |
| ピクセルピッチ: | 0.181 ((H) × 0.181 ((V) mm | ピン番号: | 24ピン |
| インターフェース: | MCU | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1.5インチEインク表示,152x152はEインク表示に点を打つ,MCUインターフェイスEインクEPD |
||
Eインクディスプレイ 1.54インチ EPD 1.54インチ 画面説明
SAEF Technology SFEPD154H-7003A01は,インターフェースと参照システム設計のアクティブマトリックス電子ホレティックディスプレイ (AM EPD) である. 1.54 センチメートルアクティブエリアには152x152 ピクセル,2ビットのフルディスプレイ機能がありますこのモジュールは,ゲートバッファ,ソースバッファ,MCUインターフェース,タイム制御論理,オシレーター,DC-DC,SRAM,LUT,VCOMを含む統合回路を有する,TFT配列駆動電解ディスプレイです.モジュールは携帯電子機器で使用できます電子棚ラベル (ESL) システムなどです
特徴
◆ 152×152 ピクセル の ディスプレイ
◆ 30% 以上 の 白色 の 反射 性
◆ 10 以上 の コントラスト 比率1
◆ 超 広い 視角
◆ 超 低 電力 消費
◆ 純粋 に 反射 する モード
◆ 双方向 の 安定 性 の ディスプレイ
◆ 超低電流 深眠 モード
◆ チップ 画面 の RAM
◆ オン チップ の OTP に 保存 さ れ て いる 波形
◆ シリアル 端末 インターフェース が 利用 でき ます
◆ チップ 上 の オシレーター
◆ VCOM,ゲート,ソース の 駆動 電圧 を 生成 する ため の チップ 上 の 強化 器 と 調節器 の 制御
◆ I 2C 信号 マスター インターフェース 外部温度センサーを読み取る
| 一般情報 | 内容 |
| スクリーンサイズ | 1.54インチ |
| 表示モード | アクティブマトリックス EPD |
| 画面の解像度 | 152 (H) × 152 (V) ピクセル |
| アクティブ エリア | 27.512 (H) × 27.512 (V) mm |
| ピクセルピッチ | 0.181 (H) × 0.181 (V) |
| Pixel 設定 | 直角形 |
| 図面の次元 | 31.80 (H) × 37.32 ((V × 1.14 ((D)) mm |
| 体重 | 2.7g |
| 論理電源電圧 | 3.0V 典型的な |
| 操作温度 | 0°Cから+35°C |
| 貯蔵温度 | -25°Cから+60°C |
| インターフェース | MCU |
| 準拠性 | REACHとRoHSに準拠している |
適用する

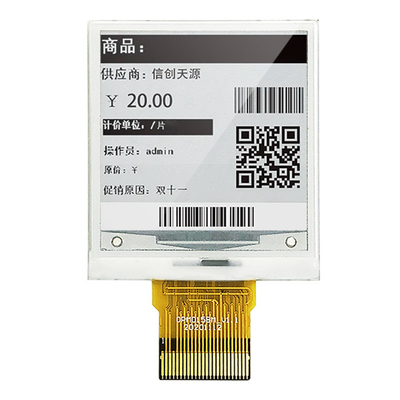

エレクトロニック・シェルフ・ラベル・システム
ピン定義
ピン1,NC 他のNCピンと接続しないでください.
ピン2,GDR/O/NチャネルMOSFETゲートドライブ制御
制御ループのPIN3/RESE/I/電流感知入力
ピン4 NC 他のNCピンと接続しないでください
ピン5 VDHR / C / ポジティブ 源 駆動電圧 1
ピン6,TSCL/O/I2C デジタル温度センサーとのインターフェース 時計ピン
ピン7,TSDA/I/O/I2C デジタル温度センサーとのインターフェース データピン
ピン8,BS/I/Bus インターフェース選択ピン
ピン9,BUSYN / O / 忙しい状態の出力ピン
ピン10,RSTN/I/リセット信号入力 アクティブロー
ピン11,D/C/I/データ/コマンドコントロールピン
ピン12,CSB / I / チップ入力ピンを選択
ピン13,SCL/I/シリアルクロックピン (SPI)
ピン14,SDA/I/シリアルデータピン (SPI)
インターフェース・ロジック・ピンの電源
PIN16, VDD / P / チップの電源
ピン17 VSS/P/地上
VDDD / C / コア論理電源ピン VDDDはVDDDから内部で制御できます.コンデンサーはあらゆる状況下でVDDDとVSSの間に接続する必要があります.
Pin19, VPP / P / OTP プログラミングのための電源
ピン20,VSH / C / 陽性 源 駆動電圧 2
ピン21,VGH / C / ポジティブなゲート駆動電圧
ピン22,VSL / C / マイナス 源駆動電圧
ピン23,VGL / C / 負のゲート駆動電圧
PIN24 VCOM / C / VCOM 駆動電圧
I = 入力ピン,O = 出力ピン,I/O = 二方向ピン (入力/出力),P = パワーピン,C = コンデンサ・ピン
電子インクディスプレイ 1.54インチ,EPD 1.54インチ 製品図

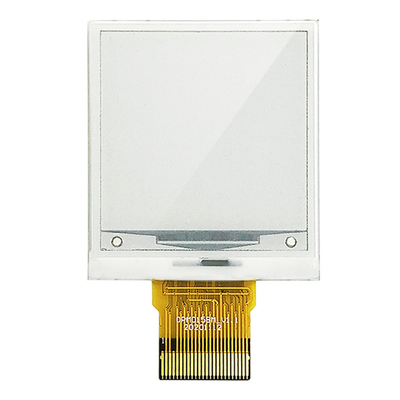

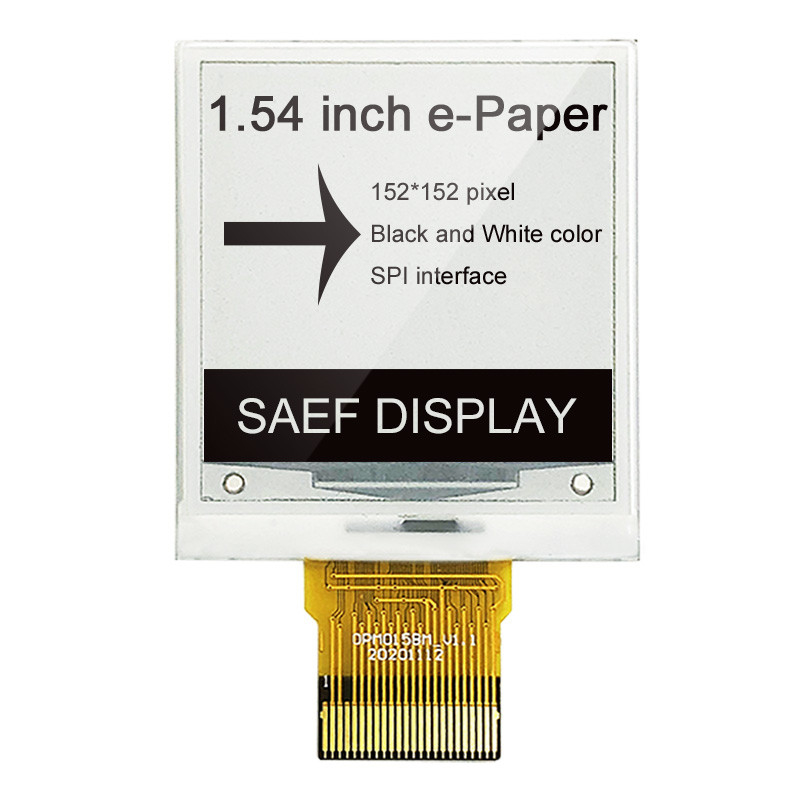

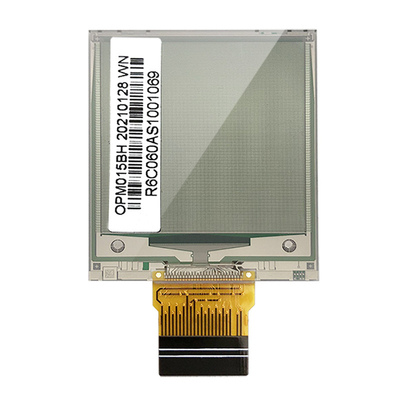

Eインクディスプレイ 1.54インチ,EPD 1.54インチ 製品画像
