商品の詳細:
|
| 製品: | EPD 2.13" | 決議: | 122x250点解像度 |
|---|---|---|---|
| 表示モード: | アクティブマトリックス電解ディスプレイ (AM EPD) | 光学: | すべての視野角 |
| ディム・スクリーン: | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm | アクティブ エリア: | 23.705 ((H) x48.55 ((V) mm |
| 動作温度: | 0°Cへの+50°C | 貯蔵温度: | -25°Cから+60°C |
| ピン番号: | 24ピン | インターフェース: | SPI |
| ハイライト: | 122x250は電子ペーパー表示に点を打つ,2.13インチの電子ペーパー表示,範囲Eインク表示パネル |
||
3色 EPD 2.13インチスクリーン2.13"Eインク ESLディスプレイ説明
SAEF テクノロジー SFEPD213BWR-7018A01は,3色2.13 HR a-Si,アクティブマトリックス TFT,電子紙ディスプレイ (EPD) パネルである.パネルは,非常に高い解像度 (131dpi) を持っているので,それは簡単に微細なパターンを表示することができますEPDパネルは,双安定性があるため,更新に電力がほとんど必要なく,画像を維持するのに電力が必要ありません.
特徴
1a-Si TFTアクティブマトリックス 電子紙ディスプレイ (EPD)
23色サポート:ホワイト,ブラック,レッド
3解像度: 250×122
4超低消費電力
5超広い視角 - 180°近く
6超薄くて軽い
7. SPI インターフェース
8RoHS に準拠する
| 一般情報 | 内容 |
| スクリーンサイズ |
2.13インチ |
| 表示モード | アクティブマトリックス EPD |
| 画面の解像度 | 122 (H) × 250 (V) ピクセル |
| アクティブ エリア | 23.705 ((H) x48.55 ((V) mm |
| ピクセルピッチ | 0.194.3×0194.2 ((131dpi) |
| FPL (フロント・プレート・ラミネート) | スペクトラレッド20 |
| 図面の次元 | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm |
| 体重 | 4.1g |
| 論理電源電圧 | 3.0V 典型的な |
| 操作温度 | 0°Cから+50°C |
| 貯蔵温度 | -25°Cから+60°C |
| インターフェース | SPI |
| 準拠性 | REACHとRoHSに準拠している |
適用する
エレクトロニック・シェルフ・ラベル・システム
ピン定義
ピン1,NC 接続されていない
ピン2,GDR/O/Power MOSFET ドライバ制御,このピンはNチャネル MOSFETゲートドライブ制御です
このピンは制御ループの電流感入口です
ピン4 NC 他のNCピンと接続しないでください
ピン5,VDHR/C/電容器.このピンはポジティブゲート駆動電圧であり,VSH2の電源ピンは,安定電容器をVSH2とGNDの間に接続する必要があります.
ピン6,TSCL/O/I2C デジタル温度センサーとのインターフェース 時計ピン
ピン7,TSDA/I/O/I2C デジタル温度センサーとのインターフェース データピン
このピンでパネルインターフェースを設定します
PIN9,BUSYN/O/Device Busy Signal,このピンはBusy状態の出力ピンです.BusyがHighであるとき,チップの動作は中断されず,コマンドは送信されることはありません.
ピン10,RSTN / I / システムリセット,このピンはリセット信号入力です.アクティブロー.
ピン11,D / C / I / このピンはデータ/コマンド制御です
ピン12,CSB / I / このピンはチップを選択します.
ピン13 SCL/I/シリアル通信クロック入力
PIN14 SDA/I/シリアル通信データ入力/出力
インターフェースの論理ピン& I/O のためのPIN15,VDDIO / P / パワー.それはVCIに接続されるべきです.
PIN16, VCI / P / チップの電源
ピン17 GND/P/地上
Pin18, VDDD / C / 内部調節器出力 VDDとGNDの間にコンデンサが接続されるべきです.
Pin19, VPP / P / OTP プログラミングのための電源
ピン20,VSH / C / このピンは正源駆動電圧である.安定電容器はVSHとGNDの間に接続されるべきである.
ピン21 VGH/C/A 安定電容器は VGH と GND の間に接続する必要があります.
ピン22,VSL / C / このピンは,負の源駆動電圧とVCOMの電源ピンである.安定電容器は,VSLとGNDの間に接続されるべきである.
ピン23 VGL/C/A 安定電容器は VGL と GND の間に接続する必要があります.
このピンはVCOMの電圧です VCOMとGNDの間に安定電容器を接続する必要があります.
3色 EPD 2.13インチスクリーン2.13インチ Eインク ESLディスプレイ図面

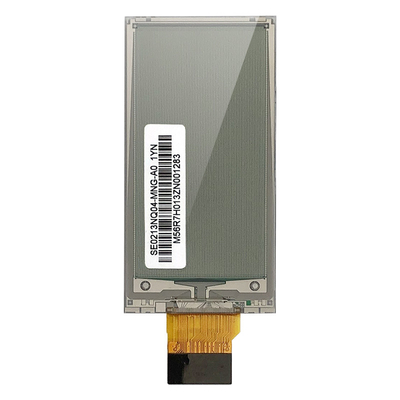

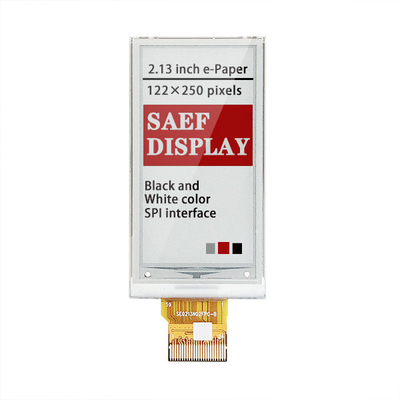

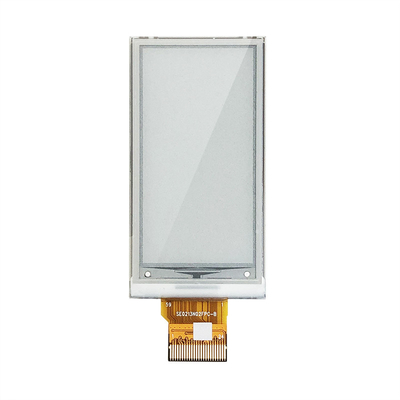

3色 EPD 2.13インチスクリーン2.13インチ Eインク ESLディスプレイ製品画像
