1.54インチ Eインクディスプレイ 200*200点解像度,AM EPD,超低消費電力 SPIインターフェース

1.54 インチ E-ink ディスプレイ 200*200 ドット解像度、AM EPD、超低消費電力 SPI インターフェイス

E-ink ディスプレイ 1.54 インチ、EPD 1.54 インチ 画面の説明

SAEF Technology SFEPD154B-7099A-BW は、インターフェイスとリファレンス システム設計を備えたアクティブ マトリックス電気泳動ディスプレイ (AM EPD) です。 1.54 インチのアクティブ領域には 200x200 ピクセルが含まれており、2 ビットのフル表示機能を備えています。このモジュールは、ゲート バッファ、ソース バッファ、SPI インターフェイス、タイミング制御ロジック、発振器、DC-DC、SRAM、LUT、VCOM などの集積回路を備えた TFT アレイ駆動電気泳動ディスプレイです。モジュールは、電子棚ラベル (ESL) システムなどのポータブル電子機器で使用できます。

SFEPD154B-7099A-BW は、1.54 インチ a-Si、アクティブ マトリックス TFT、電子ペーパー ディスプレイ (EPD) パネルです。パネルは高解像度（188dpi）なので、微細なパターンも容易に表示できます。 EPD パネルは双安定性があるため、更新に必要な電力はほとんどなく、画像の維持にも電力を必要としません。

特徴

1 a-Si TFTアクティブマトリックス電子ペーパーディスプレイ(EPD)
2 解像度: 200 x 200
3 超低消費電力
4 超広視野角 - ほぼ 180°
5 極薄&軽量
6 SPIインターフェース
7 RoHS準拠

動作温度

動作温度は-0〜50℃、保管温度は-20〜60℃です。 90%RH以下(Ta ≦ 40 ℃)、Ta は周囲温度です。

湿球温度は最大 39 °C である必要があります。 (Ta > 40 °C)。環境の絶対評価で結露および霜のないこと。

パネル表示面の温度は 0 ℃ 以上にしてください。および50℃以下リフレッシュ時間は動作温度によって異なります。
E-Ink 素材は湿気と紫外線に敏感です。絶対格付け動作環境は表示を更新する境界条件を記述し、絶対格付け保存環境は表示を更新しない境界条件を記述します。ディスプレイは絶対指定動作環境で保証期間中の仕様に従って動作するように評価されていますが、保管状態が良好であればあるほど、E Ink ディスプレイのパフォーマンスは向上します。他の湿気や紫外線に敏感なコンポーネントと同様に、ディスプレイのパフォーマンスを最適化するために、温度と湿度が管理された環境で、可能な限り上記で定義した最適な保管条件下で太陽光を避けて保管することをお勧めします。


注意事項
(1) EPD パネル/モジュールはガラスやプラスチックなどの壊れやすい素材で作られており、落下すると破損したり、亀裂が入ったりする可能性があります。取り扱いに注意してください。 EPDパネルに曲げたり、ねじったりするなどの力を加えないでください。
(2) EPD パネルの組み立てまたは設置は、清潔な作業エリアで行うことをお勧めします。ホコリや油分によりショートや保護シートフィルムの劣化・傷・凹みの原因となります。
(3) EPD パネルの破損を防ぐため、パネルに圧力を加えないでください。
(4) EPD パネル動作中にインターフェースコネクタの抜き差しを行わないでください。
(5) FPC などのインターフェースケーブルを接続する際は、ベゼルを指で支えてください。
(6) EPD パネル/モジュールを積み重ねないでください。
(7) FPC をガラス端に押し付けたり、FPC を 90°まで上下に引っ張ったりしないでください。
(8) FPCリードコネクタには触れないでください。
(9) IC ボンディング部には触れないでください。 TFTリードに傷がついたり、ICの機能が破損する恐れがあります。
(10) 取り扱い中および組み立て中は、リスト ストラップ (接地接続) を着用してください。 EPD パネル/モジュールには半導体デバイスが含まれており、静電気放電 (ESD) を防ぐために注意して取り扱う必要があります。 (ESD リスクを軽減するために、組み立て作業中にイオン ファンが必要になる場合があります。)
(11) EPD パネル/モジュールは、傷を避け、本来の性能を維持するために、保管時は指定された環境および元の梱包箱に保管してください。
(12) EPD パネルを分解、再組み立てしないでください。
(13) 清掃には化学物質を含まない乾いた柔らかい布を使用してください。保護シートフィルムの表面は非常に柔らかく、ハードコートが施されていないため、強く押し付けないでください。保護シートにへこみや傷が付く恐れがあります。
(14) 動作中に湿気が EPD パネルに侵入し、損傷する可能性がありますので、湿気に注意してください。
(15)低温動作品です。温度差によりEPDパネル表面に霜や結露が発生しますのでご注意ください。 EPD パネル表面の霜や結露により、EPD パネル内に水分が侵入し、EPD パネルを損傷する場合があります。
(16) EPD パネル/モジュールを 24 時間ごとにリフレッシュしないと、「ゴースト」または「焼き付き」と呼ばれる現象が発生することがあります。ユースケースでは、24 時間ごとに ESL / EPD タグを更新することをお勧めします。この問題を回避するには、完全に白いイメージで ESL / EPD タグを出荷または保管することをお勧めします。
(17) 高温、多湿、太陽光、蛍光灯などは EPD パネルの性能を劣化させる可能性があります。保護されていないEPDパネルを高温、多湿、太陽光、蛍光灯に長時間さらさないでください。
(18) パネル ID 番号をマーキングするために使用されるラベルインクは溶剤によって簡単に消去されます。 EPD パネルの清掃には溶剤を使用しないでください。
(19) EPD は真空パックされています。
(20) BOE および顧客の承認前に、製品および製品仕様は予告なく変更される場合があります。最終的な設計、購入、または使用の前に、最新の製品規格または仕様を受け取っていることを確認してください。
(21) BOE は、製品が高品質で信頼性のあるものであることを保証するためにあらゆる努力を払っています。ただし、航空宇宙、航空、原子力、燃焼制御、航空宇宙、原子力、燃焼制御など、特に高い品質と信頼性が求められる用途や、故障や誤作動が直接人命を脅かしたり、人身傷害の危険を引き起こす可能性がある用途に使用する場合は、事前にBOE営業所までご連絡ください。輸送、交通、安全装置、または生命維持のための医療機器。
(22) 特に最大定格、動作電源電圧範囲、放熱特性、設置条件等については、SAEF が保証する範囲内で使用されるよう設​​計してください。保証範囲を超えて使用された場合の故障や損傷については、SAEF は一切の責任を負いません。保証範囲内であっても、SAEF 製品を組み込んだ機器が SAEF の動作により人身傷害、火災その他の重大な損害を生じないよう、半導体デバイスの通常予見可能な故障率や故障モードを考慮し、フェールセーフなどの体系的な対策を講じてください。製品。
(23) この製品は耐放射線性を考慮して設計されていません。

電子インク画面には豊富なアプリケーションシナリオがあり、B/C エンドは二輪駆動です

電子インク (E-ink) スクリーンは、目の保護、省エネ、屈曲性などの特性を備えており、主に外部環境光の反射に依存して画面表示を実現します。私たちは、e-ink スクリーンは商業分野と民生分野で同時に進歩すると考えています。 1) 商業: ESL などの e-ink スクリーン製品は小売分野で急速にスケールアップされると予想されます。オフィス、製造、医療、金融、その他の分野での潜在的な応用スペース。 2) 消費: 私たちは、電子書籍リーダーが国内のローカルブランドを生み出し、タブレット、ディスプレイ、ウェアラブルなどの複数の端末に浸透すると期待されています。

電子インク スクリーンの上流供給は比較的集中しており、将来のコスト削減によりアプリケーションの普及が促進されると予想されます。現在、電子ペーパーフィルムの核心技術は、元台技術に代表されるマイクロカプセル電気泳動技術が主であり、市場で大きなシェアを占めており、その他の技術は主に研究開発または予備的な製品化の試みの段階にある。 TrendForce の統計と予測によると、世界の電子ペーパー市場規模は 2022 年に約 46 億 5,000 万ドルとなり、2026 年には 203 億 4,000 万ドルに達すると予想されています。産業チェーンの中流および上流でより多くのサプライヤーが技術的なブレークスルーを達成するにつれて、私たちは信じています。 、電子ペーパー製品の価格は徐々に低下すると予想され、それによりより多くのアプリケーションシナリオが促進されます。長期的には、当社は電子ペーパー製造機の出荷が継続的に成長すると楽観的です。

新しい小売分野の普及率が高まり、下流のアプリケーションシナリオが徐々に充実してきました。 B エンドにおける電子インク スクリーンの応用は、主にさまざまな電子ペーパー ラベル製品や情報掲示板に現れています。 Qunzhi Consulting のデータによると、2021 年には 1 億 9,000 万枚の電子値札が出荷され、過去 5 年間の複合成長率は 26.5% になると予想されています。 Lotu Technology の予測によると、ESL モジュール出荷の伸びは 2022 年に 100% に達すると予想されています。スマート小売、スマート医療、スマート物流などの概念が徐々に浸透することで、電子ペーパー業界は今後も続くと考えています。商業目的まで拡大します。当社は、この傾向に反して業界が達成した力強い成長について引き続き楽観視していますが、同時に、商業化の普及の急速な増加により、Bエンドのアプリケーションニーズはさらに多様化すると予想しています。

民生用端末の用途は多岐にわたり、国内外のブランドが市場を埋めるために積極的に革新を進めています。電子ペーパーは、電子ペーパー リーダー、電子ペーパー ノートブック、携帯電話、コンピューター、モニター、ウェアラブル製品などを含む家電製品で広く使用されています。さらに、BMW iX フロー コンセプトは、外装を覆う E Ink 電子ペーパーを特徴としています。車の。 TrendForce のデータによると、電子ペーパー製品の世界家電市場規模は 2021 年に 16 億 6,500 万ドルで、2026 年には 101 億 1,200 万ドルに達すると予想されています。スマート教育や補助オフィスなどの概念の台頭により、電子ペーパー製品の利点はさらに向上すると考えています。目の保護、屈曲性、低消費電力などの電子ペーパーはますます重要になり、C エンドでの電子インク スクリーンのアプリケーション シナリオはさらなる革新と革新をもたらすことが期待されています。 拡大。

応用

電子棚札システム、電子ペーパーリーダー、電子ペーパーノート、携帯電話、コンピュータ、モニター、ウェアラブル製品、

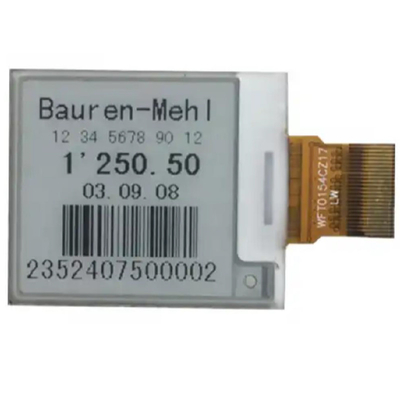

1.54 インチ E-ink ディスプレイ 200*200 ドット解像度、AM EPD、超低消費電力 SPI インターフェイス

E-ink ディスプレイ 1.54 インチ、EPD 1.54 インチの製品図

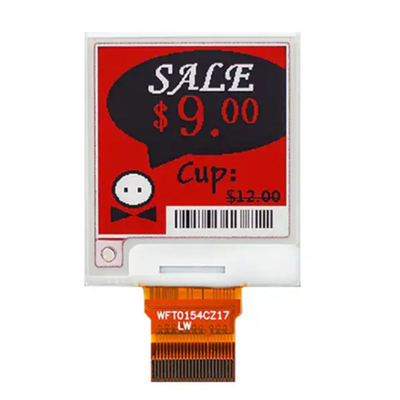

1.54 インチ E-ink ディスプレイ 200*200 ドット解像度、AM EPD、超低消費電力 SPI インターフェイス

E-ink ディスプレイ 1.54 インチ、EPD 1.54 インチの製品イメージ
