電子紙モジュール デジタルディスプレイ 1.54" 3色 EPD 24ピン ESL Eインク 200*200点 SPI インターフェイス オプティクス すべての視角

Eインク 1.54インチ 200*200ドット SPIインターフェース, 1.54" 3色 EPD 24ピン ESL電子紙モジュールデジタルディスプレイ

Eインクディスプレイ 1.54インチ EPD 1.54インチ 画面説明

SAEF Technology SFEPD154B-7099A-BWRは,インタフェースと参照システム設計を持つアクティブマトリックス電解ディスプレイ (AM EPD) である. 1.54 センチメートルアクティブエリアには200×200 ピクセルが含まれ,2ビットのフルディスプレイ機能がありますこのモジュールは,ゲートバッファ,ソースバッファ,SPIインターフェース,タイミング制御論理,オシレーター,DC-DC,SRAM,LUT,VCOMを含む統合回路を持つ,TFT配列駆動電解ディスプレイです.モジュールは携帯電子機器で使用できます電子棚ラベル (ESL) システムなどです

特徴

1a-Si TFTアクティブマトリックス 電子紙ディスプレイ (EPD)
2 解像度 200×200
3 超低消費電力
4 超広い視角 - 180°近く
5 超薄くて軽い
6 SPI インターフェース
7 RoHS に準拠する

動作温度

動作温度は−0−50°C,貯蔵温度は−20−60°C.RH最大90% (Ta ∼40°C) で,Taは環境温度である.

湿球の温度は最大39 oC (Ta > 40 oC) でなければならない.環境の絶対値では,凝結や凍結は存在しない.

パネルのディスプレイ表面の温度は,最小0°Cから最大50°Cでなければならない.リフレッシュ時間は動作温度に依存する.
Eインク素材は湿度やUVに敏感です The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updating保証期間中 絶対指定された動作環境で 仕様に従って動作するように評価されていますが, 保存状態が良くなれば,Eインクディスプレイの性能が向上するほど湿度やUVに敏感な部品と同様に,私たちは私たちのディスプレイを温度と湿度制御環境に保管することを推奨し,可能な限り,上記に定義された 最適な保存条件下で太陽光から遠ざけられ 性能を最適化します


予防策
(1) EPD パネル/モジュールは,ガラスやプラスチックなどの脆弱な材料で製造されており,落下した場合に破裂または裂けることがあります.注意して操作してください.EPDパネルに曲げたり扭曲したりするような力を施さないでください..
(2) EPDパネルを清潔な作業場に組み立てたり設置したりすることが推奨されます.塵や油は,電気ショートカットを引き起こしたり,保護シートフィルムを分解/傷つけ/穴を掘り起こしたりします.
(3) EPDパネルに圧力をかけないようにしてください.
(4) EPD パネルが動作している間,インターフェースコネクタを接続または切断しないでください.
(5) FPC のようなインターフェースケーブルを接続する際に 指でベーゼルを支えてください.
(6) EPD パネル/モジュールを積み重ねないでください.
(7) FPC をガラスの端に押したり,FPC を 90° に引き上げ/下げたりしないでください.
(8) FPCのリードコネクタに触らないでください.
(9) ICの結合領域に触らないでください.TFTのリードを掻き傷つけ,ICの機能を傷つけることがあります.
(10) 手首帯 (接地接続) を使用し,組み立て中に使用する.半導体装置は,EPDパネル/モジュールに含まれていて,電気静止放電 (ESD) を防ぐために注意深く操作する必要があります.(ESDのリスクを減らすために,組み立て作業にはイオンファンが必要かもしれません.)
(11) EPD パネル/モジュールを指定された環境とオリジナルの梱包箱に保管し,傷害を避けるため,元の性能を維持します.
(12) EPDパネルを分解したり再組み立てたりしないでください.
(13) 洗浄のために,化学物質のない柔らかい乾いた布を使用してください.保護シートフィルムの表面が非常に柔らかく,硬いコーティングがないため,洗浄のために強く押さないでください.保護シートにダメージを与える.
(14) 操作中に損傷を引き起こす可能性のあるEPDパネルに湿気が浸透するのを避けるために注意してください.
(15) これは低温操作製品です. EPDパネルの表面に凍りや露を起こすために温度が異なることに注意してください.EPD パネルの表面に氷や露が落ちるため,湿気が EPD パネルに浸透する可能性があります.EPDパネルにダメージを与えます
(16) EPD パネル/モジュールが24時間ごとに更新されない場合,GhostingまたはImage Stickingとして知られる現象が発生する可能性があります.顧客は,ESL / EPDタグを24時間ごとにリフレッシュすることをお勧めします.この問題を避けるために,完全に白い画像でESL / EPDタグを輸送または保存することをお勧めします.
(17) 高温,高湿度,日光,または?? 光は,EPDパネルの性能を低下させる可能性があります.保護されていないEPDパネルを高温,高湿度,日光長期間にわたって発光します
(18) パネルのID番号をマークするために使用されたラベルインクは溶媒で簡単に消去されます. EPDパネルの清掃に溶剤を使用しないでください.
(19) EPDは真空包装されている.
(20) BOEと顧客によって承認される前に,製品および製品仕様は,予告なしに変更される場合があります.最終的な設計の前に最新の製品規格や仕様を受け取ったことを確認してください購入または使用
(21) BOEは,その製品が高品質で信頼性の高いことを確保するためにあらゆる努力をします. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury航空宇宙,航空,原子力,燃焼制御,輸送,交通,安全機器や生命維持のための医療機器など
(22) 製品がSAEFによって保証される範囲内で使用できるように設計し,特に最大指定値,電源電圧範囲,熱放射線特性,設置条件及びその他の特徴保証範囲を超えて使用した場合の故障や損傷については,SAEFは責任を負いません.保証範囲内でも,半導体装置の通常予測可能な故障率や故障モードを考慮し,故障セーフなどのシステム対策を講じることSAEF製品を搭載した機器が,SAEF製品の操作により人体傷害,火災,その他の結果的な損傷を引き起こさないようにする.
(23) この製品は,放射線に耐えるように設計されていません.

B / C端は2輪駆動です. 電子インクスクリーンには,豊かなアプリケーションシナリオがあります.

電子紙は新しいディスプレイ技術として,フラットパネルディスプレイの分野における端末アプリケーションシナリオを拡大しています.電子紙は基本的にフラットパネルディスプレイ技術の一種です紙に印刷し書くという視覚的知覚を模倣できる電子インクスクリーンとしても知られています.電子紙製品には,折りたたみ,超薄さ,電源が切れている時でもディスプレイを維持できます低電力消費と視覚的健康性で "小さくても美しい" 新しいディスプレイ技術と言えるでしょう

電子インクスクリーン製品の特徴は卓越しており,下流の応用シナリオは急速に拡大しています.電子紙関連製品の特徴は,紙のような代替品と低電力消費に中心です1) C端製品では電子書籍リーダーが核心となる.ノートPCとコンピュータモニターにも適用されるB端は現在の市場の主要な開発およびアプリケーション分野です.この製品では,低電力IoT小売市場が主なアプリケーションシナリオですスマート小売,スマート物流,スマート輸送,スマート産業,スマート医療,スマート教育などに拡大しています

電子インクスクリーンディスプレイの主流の位置を占めています.電子インクスクリーンのコア技術はディスプレイモジュールスキームの設計です.その中でも,マイクロカプセル電球解剖技術が主流である.製品設計は,電荷が正の黒粒子と負の白粒子の間に詰め込まれたTFT基板と電極の2層で構成されています.この技術では ポジティブとネガティブな引き寄せの原理が使われています, 電子でピクセルを制御して黒か白を表示するグレーを表示する上部ディスプレイエリアから黒か白の粒子の位置を制御するために電圧のサイズを調整することができます.

トレンドフォースの統計と予測によると,電子インクスクリーンの市場は,端末アプリケーションの需要によって急速に成長しています.世界電子インクスクリーン市場の総額は3米ドルでした2021年には2010億米ドルに達し,2026年には2034億米ドルに達すると予想されており,2021年から2026年まで年平均成長率は45.62%です.消費者電子機器は2021年に最大の市場シェアを占めていますモルドール諜報機関の統計と予測を合わせると予測期間中,他の最終用途市場の成長率は,すべての最終用途部門の中で最も高い水準になるでしょう.2021年から2026年までには 52.20%の年収成長率で

電子インクスクリーン産業の上流集中は高く,中流分野における産業クラスタの特徴はますます顕著になっています.ダウンストリームターミナルブランドは 多様化傾向にある上流メーカーは,台湾のYuantai Technologyが支配しており,他のサプライヤーは,広州Aoyi Electronics,一般的にオリゴポルのパターンを表している中流のモジュールメーカーが Yuantai Technology,BOE,Qingyue Optoelectronics,Yashi Optoelectronicsなどを含む産業クラスターを設立しました.電子紙モジュールの世界市場シェアの90%以上を占めるダウンストリーム端末メーカーには,Zhangyue Technologyなどの消費者電子機器メーカー,ハンショー・テクノロジーなどのESLソリューションプロバイダーiFLYTEKのようなアプリケーションソフトウェアのブランドがどんどん増えるにつれて,製造者の種類は多様化傾向にあります.

電子インクスクリーン製品のディスプレイモジュールの価値は顕著な割合を占め,中流と上流分野は産業連鎖の核心リンクです.Kindle 電子書籍リーダーを例にマシン全体のハードウェアコストの割合は40%以上で,通信モジュールは約20%を占めています.プロセッサと関連チップ 約20%構造部品,PCB,その他のハードウェア部品が約10%を占めています.産業連鎖の中部と上部が 競争の核心であると信じています電子紙製品の大規模販売が単一の製品の高い価格で制限されている状況が徐々に破られるでしょう.価値連鎖の中部と上部に投資機会に焦点を当てることをお勧めします.

適用する

エレクトロニック・シェルフ・ラベル・システム 電子紙の読み手 電子紙のノートブック 携帯電話 コンピュータ モニター ウェアラブル製品

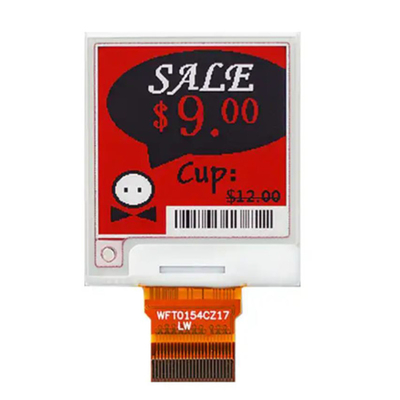

1.54インチ Eインクディスプレイ 200*200点解像度,AM EPD,超低消費電力 SPIインターフェース

電子インクディスプレイ 1.54インチ,EPD 1.54インチ 製品図

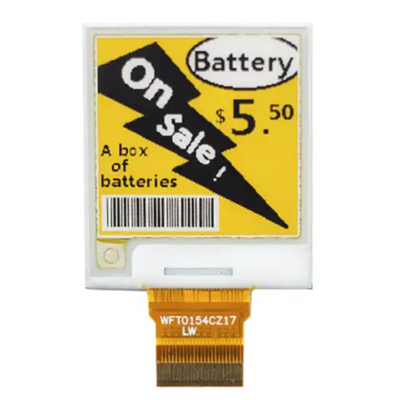

1.54インチ Eインクディスプレイ 200*200点解像度,AM EPD,超低消費電力 SPIインターフェース

Eインクディスプレイ 1.54インチ,EPD 1.54インチ 製品画像
