商品の詳細:
|
| キーワード: | 7インチ TFT | タッチスクリーン: | CTP (容量感触画面) |
|---|---|---|---|
| 決議: | 1024x600点 | 保護ガラス次元: | パーソナライズできる |
| LCMインターフェイス: | LVDS | 表面の光: | 300cd/㎡ |
| LEDの寿命: | 40,000時間 | ピン: | 20のピン |
| 見る方向: | 全視角 (85/85/85/85) | CTP インターフェイス: | I2C |
| オペレーティングテンパー: | – 20℃への+70℃ | 準拠性: | 迎合的な範囲及びRoHS |
| ハイライト: | 1024×600 TFT LCD,7インチのtft lcd,PCAPタッチスクリーン TFT LCD |
||
7インチ 1024x600 LVDS TFT LCD CTP,PCAPタッチスクリーン 7インチ IPS 製品紹介
商品の詳細:
1LCD サイズ: 7 ′′ インチ TFT
2解像度: 1024×600
3視角: 自由
4図面の大きさ: 165x100x5.7mm
5LCM インターフェイスタイプ:LVDS
6CTPインターフェイスタイプ: I2C
7温度:上部は -20°Cから+70°C,下部は -30°Cから+80°C
8タッチパネル:容量タッチスクリーン (CTP)
SAEF Technology ZDX070BIV1-B3は,1024x600ピクセルの解像度を持つ7インチIPS型フルビューイングアングルTFT液晶ディスプレイである.キャパシティブタッチスクリーン (CTP) で,カバーガラスはカスタマイズ可能である.
このLCDモジュールは 165x100x5.7mmの輪郭寸法,および 154.2144 ((H) ×85.92 ((V) mmのAAサイズを持っています.この7インチTFTLCDはPCAP (Capacitive Touch Screen) 搭載されています.ZDX070BIV1-B3 LCM インターフェースは LVDS インターフェースとCTPインターフェースはI2Cである. ZDX070BIV1-B3は300cd/m2 (ニット) の表面明るさで,このLCDディスプレイモジュールは20°Cから70°Cの温度で動作することができます.
この 7 ′′ TFT LCD モジュールは,計測機器,医療機器,家庭自動化,アクセスセキュリティシステム,スーパーマーケットの価格タグ,家電,GPSデバイスなどに広く使用されています.
| キーワード: | 7インチ TFT | タッチスクリーン: | CTP (容量感触画面) |
|---|---|---|---|
| 決議: | 1024×600点 | 蓋のガラスの寸法: | パーソナライズできる |
| LCMインターフェース: | LVDS | 表面照明: | 300 Cd/m2 |
| LEDの寿命: | 401000 時間 | ピン: | 20ピン |
| 見る方向: | 全視角 (85/85/85/85) | CTPインターフェイス: | I2C |
| 動作温度: | 20°C から +70°C | 準拠性 | REACHとRoHSに準拠している |

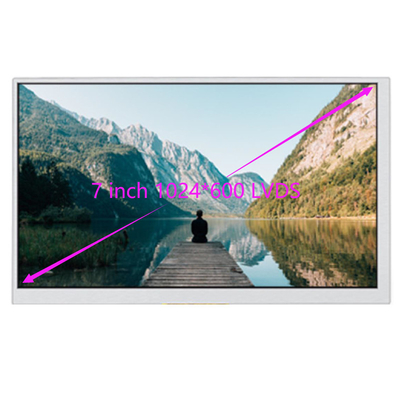

7インチ 1024x600 LVDS TFT LCD CTP,PCAPタッチスクリーン 7インチ IPS 製品図
7インチ 1024x600 LVDS TFT LCD CTP,PCAPタッチスクリーン 7インチ IPS 製品画像
設備と証明書
LVDSとは
LVDS (Low Voltage Differential Signaling): これは低電圧差信号技術インターフェースである. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
近年,電子機器産業の急速な発展により,インテリジェントディスプレイ機器も輝かしい成果を上げ,高画質ディスプレイは消費者の好みを得ています.現在,高画質ディスプレイプロトコルインターフェイスにはRGB,LVDS,MIPI,eDP,HDMI,miniLVDS,V-by-Oneなどがあります.
LVDSレベル規格は,データ送信のために2つの差分信号線を使用する.
3.5mAの安定電流供給を駆動することで,100Ω端で非常に低い振幅差信号350mVで高速でデータを送信することができる.データの転送速度は,仕様の内では最大655 Mbit/sに制限されています.半導体の製造者の独自の処理により 3Gbit/s の高速通信速度を達成できます
陽電極信号 (A+) と負電極信号 (B−) の2つの差分信号は,共通の電圧 (Voc) 1.2Vを中心とする.そして,2つの信号は 350 mV の電位差で振動します. 次に,振動鏡の微分を探査機で測定し,図2のような信号波形を得ます.これは,2つの信号の幅差 ((A+) −(B−)).微分探査機で測定することでしかし,そのような信号波形は物理的には存在しません.
LVDSの送信機と受信機の基本構造は下図に示されています.単一の信号を送信するために,2つのワイヤー (すなわち差分信号線) を使用します.恒常電流源で動いているつまり,電流駆動 (TCLやCMOSのような電圧駆動レベルとは異なり).
ドライバーのフィールド効果トランジスタ (必ずしもフィールド効果トランジスタではないが,LVDS技術仕様は主に電気,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流)LVDS インターフェイスの相互接続と線路終了生産プロセス,伝送媒質,電源電圧については明確な要件がないため,CMOS,GaAs,その他のプロセスで実現できる.そして黒い猫とネズミを捕まえる白い猫は良い猫です) 完全なブリッジスイッチ回路を形成するために3.5mA の恒常電流源の電流の流れ方向を制御するために使用されます.100オームの終端抵抗が受信機の逆転端と逆転端の間に並行接続されている電流が電圧を抵抗器を通して発生させるため 高低値が受容器の判断によって形成されます
Q2とQ3がオンでQ1とQ4がオフで,恒常電源の電流はQ3を通って受信機に流れます.そして運転端に戻るこの時点で,電圧が100オムの電圧抵抗に350mVの電圧低下を生成します.逆転端の電圧が逆転端の電圧よりも高い場合"H"のレベルが高く
