商品の詳細:
|
| 製品: | 3.5インチTFTLCDスクリーン | タッチスクリーン: | 抵抗感のあるタッチパネルを搭載するか否か |
|---|---|---|---|
| 容量性接触: | 標準とカスタム 蓋のガラスオプション | 決議: | 320x480点 |
| 見る方向: | 12:00 | インターフェース: | MCU |
| ピン番号: | 32のピン | 接続: | プラグ (カスタマイズ可能) |
| 表面の光: | 200cd/m2 (ニット) | LEDの寿命: | 40,000時間 |
| 準拠性: | REACHとRoHSに準拠している | 証明: | ISO9001:2015 & ISO14001:2015 |
| ハイライト: | 3.5インチ TFT LCD ディスプレイ,HVGA TFT LCD ディスプレイ,320x480 TFT LCDの表示 |
||
3.5インチ TFT ポートレイト型 LCD ディスプレイ ILITEK ILI9488 MCU インターフェースドライバー 320x480 HVGA表示説明
Saef Tech SF-TC350H-8942A-Nは,HVGA 320x480ピクセルの解像度を持つ斜面サイズ3.5インチのTFTLCDモジュールである.
商品の詳細:
1LCD サイズ: 3.5" TFT
2解像度: 320×480
3視角12時
4輪郭の寸法: 55.26*84.69*2.1mm
5ドライバーIC:ILI9488
6インターフェイスタイプ: MCU
7. タッチパネル:レジスティブタッチパネルを搭載するか否かオプション
8温度:上部は -20°Cから+70°C,下部は -30°Cから+80°C
製品の特徴:
1. SF-TC350H-8942A-Nは,3. 5インチ横切りのサイズ,320xRGBx480,フルカラーTFTLCDディスプレイの TFT LCDモジュールです.
2このモジュールはMCUインターフェイスをサポートする. SF-TC350H-8942A-Nモデルは,モジュールの寸法 55.26*84.69 mm,アクティブエリアサイズ 48.96 x 73.44 mm を有しています.
3SF-TC350H-8942A-Nは,モジュール上のILI9488コントローラと統合されており,論理供給電圧は2.6Vから3.3Vまでです.
4-20°C~+70°Cの温度で動作し,貯蔵温度は30°C~+80°Cです.
5. SF-TC350H-8942A-NはポートレイトモードのLCDモジュールで,光度は200 cd/m2です. 景観モードとして使用するか,光度を増加させたい場合は,詳細の技術サポートのために当社に連絡してください.
6この3.5インチ TFT LCDモジュールは GPSデバイス,POSターミナル,キャッシュリーダー,スキャナー,ホームオートメーション,会議電話,アナライザー,家電,ホームオートメーション,セキュリティシステムなどにうまく機能します.
| 製品: | 3.5インチTFTLCDスクリーン | タッチスクリーン: | 抵抗性タッチパネルを搭載するか否か |
|---|---|---|---|
| 容量感触: | 標準とカスタムカバーガラス オプション | 決議: | 320×480点 |
| 見る方向: | 12:00 | インターフェース: | MCU |
| ピン番号: | 32ピン | 接続: | プラグ (カスタマイズ可能) |
| 表面照明: | 200cd/m2 (ニット) | LEDの寿命: | 401000 時間 |
| 準拠性 | REACHとRoHSに準拠している | 認証: | ISO9001:2015 & ISO14001:2015 |

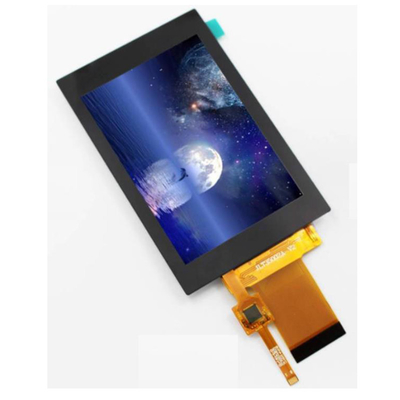

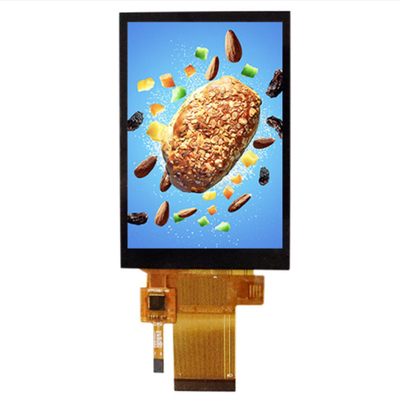

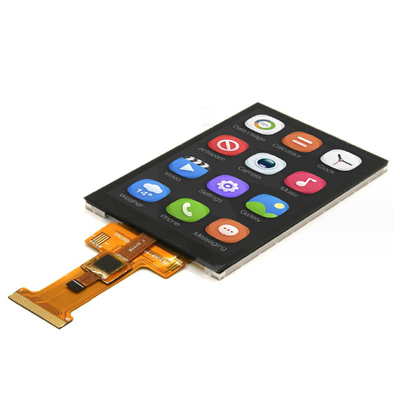

MCU 3.5インチ TFT LCD,3.5インチ 320x480 HVGA LCD ディスプレイ 本物の製品画像
ESP8266 を ili9488 3.5 インチ TFT 画面と接続し,ディスプレイ+タッチ
1. TFT_eSPI ライブラリを使用
2構成内容
2-1) 装置の配線は?
VCCLED - 33
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 (MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX は,ESP8266 と ili9488 のスクリーンにのみ適用される平行線が必要であることを示します.
*他の画面は User_Setup.h と User_Setup_Select.h の注釈に従って調整する必要があります.
2-2). User_Setup.h を修正する
図書室ディレクトリで User_Setup.h ファイルを検索し,TFT画面のモデルに応じて注釈を変更する
#define ILI9488_DRIVER // 警告:他のデバイスがSPIバスを共有している場合,ILI9488ディスプレイ SDOをMISOに接続しないでください (CSが高ければTFT SDOはTristateしません)
このドライバを削除し,コメントにデフォルトの li9341 を返します
2 つのパラメータを追加
#TFT_WIDTH 480を定義する
#定義 TFT_HEIGHT 320
ファイルに対応する画面のパラメータがある場合,直接追加して使用することができます. ファイルに対応する画面のパラメータがある場合,直接追加して使用できます.
ファイルがスクロールが続きます
#define TOUCH_CS PIN_D2 を検索し,コメントをキャンセル (ワイヤマップポートに対応)
2-3) User_Setup_Select.h を修正する
#include を有効にする
#include を有効にする
*他のタイプの画面では,対応する User_Setups/Setup20_ILI9488.h ドライバーファイルを開いて,定義されたピンがワイヤリング図と同じかどうかを確認する必要があります.
2-4) 走ってみろ
Arduino で -TFT_eSPI-Generic-Touch_calivrate のインスタンスを開く (このインスタンスはタッチ校正と呼ばれます.タッチは校正する必要があります)
図書室 に 載せ られ て いる 例 を 追っ て,心 の 内容 に 合わせて 演奏 し て ください
特定の構成に欠陥があるかもしれません. 詳細な構成ノートを勉強してください.国内外のウェブサイトで 運を試すのに苦労しています確認する時間がない 行くべき方向を話しましょう 皆に幸運を!
