3.5インチ TFT LCD ディスプレイ ILI9488 MCU インターフェイス3.5インチ容量タッチパネル TFT LCDディスプレイ 表示説明
Saef Tech SFTO350PY-7118ACTは,解像度HVGA 320x480ピクセルを持つ斜面サイズ3.5インチのTFTLCDモジュールである.
商品の詳細:
1LCD サイズ: 3.5" TFT
2解像度: 320×480
3視角12時
4輪郭の寸法: 55.26*84.69*2.1mm
5ドライバーIC:ILI9488
6インターフェイスタイプ: MCU
7. タッチパネル:レジスティブタッチパネルを搭載するか否かオプション
8温度:上部は -20°Cから+70°C,下部は -30°Cから+80°C
製品の特徴:
1. SFTO350PY-7118ACTは TFT LCD モジュールで, 3.5 インチ横切りのサイズ, 320xRGBx480,フルカラー TFT LCD ディスプレイです.
2このモジュールはMCUインターフェイスをサポートする. SFTO350PY-7118ACTモデルは,モジュールの寸法 55.26*84.69 mm,アクティブエリアサイズ 48.96 x 73.44 mm を有しています.
3SFTO350PY-7118ACTは,モジュール上のILI9488コントローラと統合されており,論理供給電圧は2.6Vから3.3Vまでです.
4-20°C~+70°Cの温度で動作し,貯蔵温度は30°C~+80°Cです.
5. SFTO350PY-7118ACTはポートレイトモードのLCDモジュールで,200 cd/m2の明るさです. 景観モードとして使用するか,明るさを増加させたい場合は,詳細の技術サポートのために私たちと連絡してください.
6この3.5インチ TFT LCDモジュールは GPSデバイス,POSターミナル,キャッシュリーダー,スキャナー,ホームオートメーション,会議電話,アナライザー,家電,ホームオートメーション,セキュリティシステムなどにうまく機能します.
| 製品: | 3.5インチTFTLCDスクリーン | タッチスクリーン: | CTPと |
|---|---|---|---|
| 容量感触: | 標準とカスタムカバーガラス オプション | 決議: | 320×480点 |
| 見る方向: | 12:00 | インターフェース: | MCU&SPI |
| ピン番号: | 32ピン | 接続: | プラグ (カスタマイズ可能) |
| 表面照明: | 300cd/m2 (ニット) | LEDの寿命: | 401000 時間 |
| 準拠性 | REACHとRoHSに準拠している | 認証: | ISO9001:2015 & ISO14001:2015 |

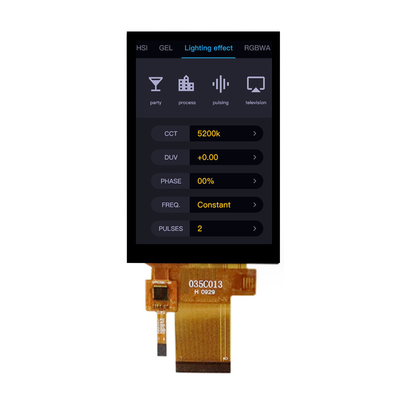

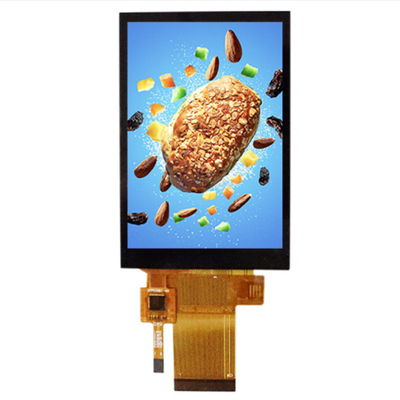

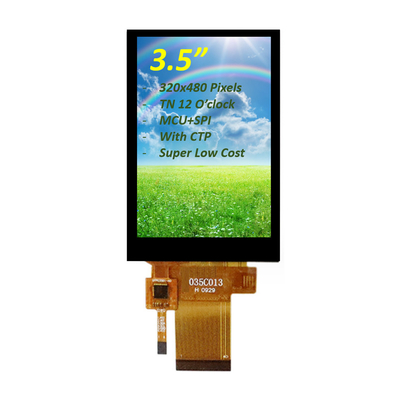

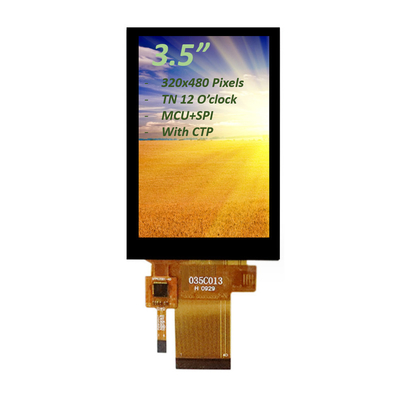

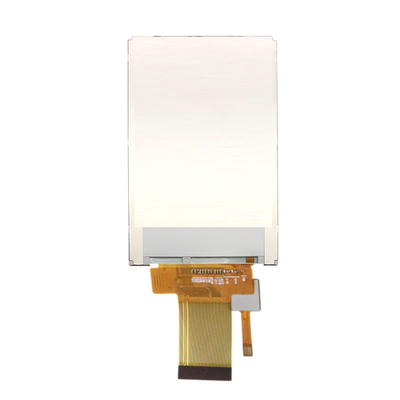

3.5インチ TFT LCD ディスプレイ ILI9488 MCU インターフェイス3.5インチ容量タッチパネル TFT LCDディスプレイ製品画像
オプティカル仕様
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
| 白色照明度 (中央) | Lv |
Θ=0 正常 視角 IBL= 120mA |
- そうだ | 300 | - そうだ | cd/m2 | |
| 応答時間 | トル+Tf | - そうだ | 20 | 40 | ms | ||
| コントラスト比 | CR | - そうだ | 500 | - そうだ | - そうだ | ||
|
色 染色性 (CIE1931) |
白い | Wx | 0.292 | 0.307 | 0.322 | ||
| ワイ | 0.312 | 0.327 | 0.342 | ||||
|
視角 |
ホール |
ΘL |
CR≥10 |
- そうだ | 70 | - そうだ | |
| ΘR | - そうだ | 70 | - そうだ | ||||
|
ヴァー |
■■■ | - そうだ | 60 | - そうだ | |||
| ΘD | - そうだ | 60 | - そうだ | ||||
| 照明の均一性 | 平均 | Θ=0 | 80 | 90 | - そうだ | % | |
| 色域 | NTSC | Θ=0 | 57 | 60 | - そうだ | % | |
| オプティマビュー方向 | 12時半 | ||||||
電気特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット |
| アナログ電源電圧 | VDD | 2.4 | 2.8 | 3.3 | V |
| デジタル電源電圧 | VDDI | 1.65 | 1.8 | 3.3 | |
| 入力信号 電圧 | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
バックライトユニットの特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| LED電流 | IL | - | 90 | 120 | mA |
| LED電圧 | VL | - | 2.8 | 3.2 | V |
| LEDの使用寿命 | HR | 30000 | 40000 | - | 時数 |
LCMインターフェース ピンの定義
|
ピン 違う 違う |
シンボル | 機能 |
| 1 | XL | 左の線に触れる |
| 2 | YU | 上回路に触れる |
| 3 | XR | 右端に触れる |
| 4 | YD | 下の線に触れる |
| 5 | GND | 地面 |
| 6 | IOVCC | 電源 1.8V |
| 7 | VCC | 電源 2.8V |
| 8 | FMARK | フレーム同期信号 |
| 9 | CS | チップ選択入力ピン (アクティブ低) |
| 10 | RS | データ/コマンド選択ピンを並行表示する |
| 11 | WR/SPI_SCL | シリアルクロックとして8080 MCU の平行インターフェース/SCL ピンの書き込みを有効にする |
| 12 | RD | 8080 MCU の平行インターフェースで読み込みを有効にする. |
| 13 | SPI_SDA | シリアルデータ入力/出力双方向ピン |
| 14 | SPI_SDO | シリアルデータ出力 |
| 15 | リセット | 外部リセット入力 |
| 16 | GND | 地面 |
| 17から32 | DB0-DB15 | MCUのパラレルインターフェイスデータバス |
| 33 | LEDA | LED バックライト ((アノード) |
| 34~36 | LEDK | LEDバックライト (カソード) |
| 37 | GND | 地面 |
| 38 | IM0 | インターフェースモードを選択 |
| 39 | IM1 | インターフェースモードを選択 |
| 40 | IM2 | インターフェースモードを選択 |
タッチ FPC ピンの定義
| 1 | CTP_RST | タッチスクリーンリセット |
| 2 | CTP_INT | タッチスクリーン中断信号 |
| 3 | CTP_SDA | タッチスクリーンデータ信号 |
| 4 | CTP_SCL | タッチスクリーンクロック信号 |
| 5 | GND | 地面 |
| 6 | VDD | 電源 |
なぜ 私たちを選ぶのか
1. 私たちはLCDディスプレイのカスタムソリューションを提供します
あなたの製品には特殊なアプリケーション要件,電気仕様,光仕様,タッチ機能,またはカスタマイズされたディスプレイを必要とする機械的な寸法がありますか?SAEFは,あなたのカスタムLCD要件を満たすことができます.
2タッチスクリーンとディスプレイのための総ソリューション
タッチスクリーンとディスプレイの組み立てが心配ですか?SAEFは,空気と光結合サービスを含むレジスティブおよびキャパシティブマルチタッチソリューションを含むカスタムおよび標準タッチスクリーンを提供することができます..
3品質の信頼性へのコミットメント
SAEFはISO9001:2015とISO14000によって認定されています. RoHS,REACHおよび世界の市場の他の環境規則を満たしています.私たちは製造 IQC,PQCとOQC管理を通じて品質を保証します.信頼性と老化試験.
4長期供給
通常の状況下では 5年以上も提供できます長期的に供給の需要を保証するために事前に代替計画を立てます.
ESP8266 を ili9488 3.5 インチ TFT 画面と接続し,ディスプレイ+タッチ
1. TFT_eSPI ライブラリを使用
2構成内容
2-1) 装置の配線は?
VCCLED - 33
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 (MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX は,ESP8266 と ili9488 のスクリーンにのみ適用される平行線が必要であることを示します.
*他の画面は User_Setup.h と User_Setup_Select.h の注釈に従って調整する必要があります.
2-2). User_Setup.h を修正する
図書室ディレクトリで User_Setup.h ファイルを検索し,TFT画面のモデルに応じて注釈を変更する
#define ILI9488_DRIVER // 警告:他のデバイスがSPIバスを共有している場合,ILI9488ディスプレイ SDOをMISOに接続しないでください (CSが高ければTFT SDOはTristateしません)
このドライバを削除し,コメントにデフォルトの li9341 を返します
2 つのパラメータを追加
#TFT_WIDTH 480を定義する
#定義 TFT_HEIGHT 320
ファイルに対応する画面のパラメータがある場合,直接追加して使用することができます. ファイルに対応する画面のパラメータがある場合,直接追加して使用できます.
ファイルがスクロールが続きます
#define TOUCH_CS PIN_D2 を検索し,コメントをキャンセル (ワイヤマップポートに対応)
2-3) User_Setup_Select.h を修正する
#include を有効にする
#include を有効にする
*他のタイプの画面では,対応する User_Setups/Setup20_ILI9488.h ドライバーファイルを開いて,定義されたピンがワイヤリング図と同じかどうかを確認する必要があります.
2-4) 走ってみろ
Arduino で -TFT_eSPI-Generic-Touch_calivrate のインスタンスを開く (このインスタンスはタッチ校正と呼ばれます.タッチは校正する必要があります)
図書室 に 載せ られ て いる 例 を 追っ て,心 の 内容 に 合わせて 演奏 し て ください
