商品の詳細:
|
| キーワード: | 7インチHDMI TFT LCD | 決議: | 1024x600ピクセル |
|---|---|---|---|
| シグナルサポート: | HDMI 480i,480p,576i,576p,720p,1080i,1080p | CTP インターフェイス: | USB |
| 表面の光: | 500 cd/m2 - 1000 cd/m2 | タッチスクリーン: | CTP (容量感触画面) |
| 電源入力: | USB入力 5V ((+/-0.5V) | と互換性がある: | ラズベリーPI |
| サポート: | Raspbian,Ubuntu,WIN10 IOT その他のシステム | 見る方向: | IPS 全視角 (85/85/85/85) |
| LEDの寿命: | 40千時間 | オペレーティングテンパー: | – 20℃への+70℃ |
| 貯蔵温度: | 30°Cから80°C | 音声出力: | 8Ω1.5W |
| メインボードの待機電耗: | <0.25W | ボタン (予約): | パワー メニュー 上下 出口 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 7インチHDMI TFT LCDディスプレイ,容量性接触TFT LCD表示 |
||
7インチHDMI TFT液晶ディスプレイ 容量感触画面 Raspberry PI 製品紹介

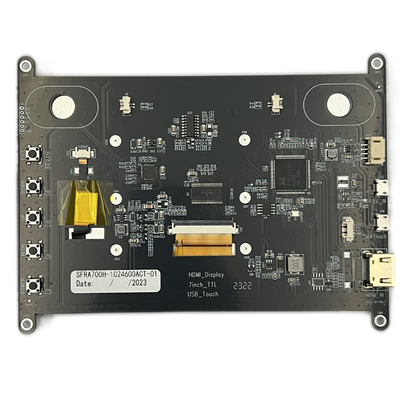

SFRA700H-1024600ACT-01は,TFT LCD,PCAPタッチとドライビングボードを統合したHDMI TFT LCDモジュールである.
1 モジュールは,PCからのHDMIデジタル信号出力を1024*600のLCD画面に完璧に表示します.
2 HDMI 1 をサポートする3HDMI 1 について4HDCP 1 について4HDMI信号源は,Raspberry Pi,BB Black,Banana Piなど主流のミニPCと互換性がある.
3-TOUCHはUSBからI2Cへ,ドライバをインストールする必要はありません.
4- このデザインは主にラズベリーパイのディスプレイで使用され,他のHDMI産業制御の小さなタッチ画面デバイスでも使用できます. ラズベリーパイのディスプレイとして使用すると,これはRaspbianをサポートします.Ubuntu,WIN10 IOTなどです
5- コンピューターのディスプレイとして使用すると,Windows 7/8/10をサポートし,5点タッチ,ドライバなし.
| キーワード: | 7インチHDMI TFT LCD |
| 決議: | 1024×600 ピクセル |
| シグナルサポート: | HDMI 480i,480p,576i,576p,720p,1080i,1080p |
| CTPインターフェイス: | USB |
| 互換性: | ラズベリーパイ |
| 見る方向: | IPS 全視角 (85/85/85/85) |
| 表面照明: | 500 Cd/m2から1000 Cd/m2 |
| タッチスクリーン: | CTP (容量感触画面) |
| 電源入力: | USB入力 5V ((+/-0.5V) |
| サポート: | ラスビアン,Ubuntu,WIN10 IOT その他のシステム |
| LEDの寿命: | 401000 時間 |
| 動作温度: | 20°C から +70°C |
| 保存温度: | 30°Cから80°C |
| メインボードの待機電源消費量 | <0.25W |
| 音声出力: | 8Ω1.5W |
| ボタン (予約): | パワー メニュー 上下 出口 |
| 証明書: | ISO9001:2015 / ISO1400:2015 |
| 準拠性 | REACHとRoHSに準拠している |
特徴
| バージョン | 01 | ||
| シグナルサポート | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| 触れる | USB 標準 | ||
| VGA | サポートではない | ||

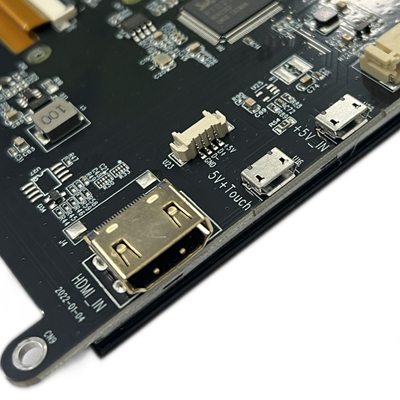

| メインボードのインターフェース | インプット | HDMI | タイプ HDMI プラッチ 女性 19Pin プラッチ (水平) |
| USB | MICRO 5P USB 女性 B型 5.9MM (水平) | ||
| イヤホンのインターフェース | NC | ||
| タッチインターフェース | 6ピン | FPC-0.5-6PIN (水平) | |
| 画面インターフェース | RGB50ピン | FPC-0.5-50PIN (水平) | |
| 音声 | 音声出力 | 8Ω1.5W | 4PIN-1.25 H1.8 女性用超薄い座席 (水平) |
| 電源 | 電源入力 | USB入力 5V ((+/-0.5V) | |
| Vop を表示する | 3.3V | ||
| 電力操作 | パワー表示 | ||
| メインボードの待機電耗 | <0.25W | ||
| OSD メニュー | メニュー (予約) | 明るさ,コントラスト,自動修正,フェーズ,クロック,フィールド位置,機能設定,リセットなど | |
| 言語 (予約) | 中国語,英語,フランス語,ドイツ語,イタリア語,スペイン語,ロシア語,韓国語,日本語など | ||
| ボタン (予約) | パワー メニュー 上下 出口 | ||
7インチHDMI TFT LCDディスプレイ 容量タッチスクリーン Raspberry PI 製品図面
HDMI インターフェースのピン定義
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 シールド |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 シールド |
| 6 | T.M.D.S データ1 |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 シールド |
| 9 | T.M.D.S. データ0- |
| 10 | T.M.D.S データクロック+ |
| 11 | T.M.D.S. DATA CLOCK シールド |
| 12 | T.M.D.S. データクロック |
| 13 | CEC (消費者電子機器の制御オプション) |
| 14 | 予約済み (ケーブルで,装置のNC) |
| 15 | SCL(DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CECの現場 |
| 18 | +5V (電源) |
| 19 | 熱交換探査ケーブル |

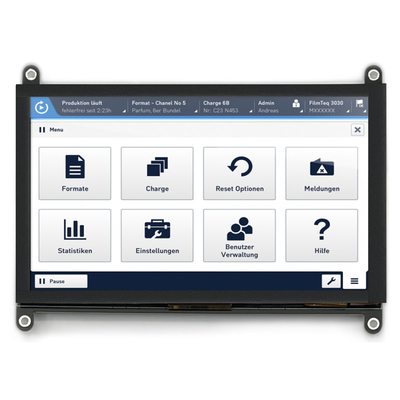

7インチHDMI TFT LCDディスプレイ 容量感触画面 Raspberry PI 製品画像
工場設備と証明書
投影容量感触画面 (PCAP)
PCAP (Projected Capacitive) 触覚技術は,迅速で敏感な応答とプロレベルの信頼性を兼ね備えていますSaef Technologyの投影容量タッチスクリーンは,厳格な産業用PCAPタッチスクリーンを液晶ディスプレイ (LCD) と組み合わせることもできます供給チェーンと組み立てを簡素化するのに役立ちます.
蓋のガラス:
1形: サイズ,形,縁処理,穴,切断など
2色:シルク印刷,ロゴ
3グラス材料:ゴリラグラス,テンパーグラス,PMMA
4処理:ミラー,AG,AR,AF
センサー:
1センサー素材: ガラス,フィルム,フィルム+フィルム
2FPC: 形状設計はオプション
3IC: EETI,ILITEK,SIS,Cypress,Focaltech,Goodixなど
4インターフェース:I2C,USB,RS232
連絡 ください
プロジェクトについて聞きたいです. 質問があれば, sales2@saef.com.cn に連絡してください.
