商品の詳細:
|
| 製品: | 3.5インチTFT LCDの表示 | 決議: | 320x480 HVGA |
|---|---|---|---|
| 見る方向: | 12時 | ピン番号: | 40ピン |
| インターフェース: | MCU 8/16BIT,SPI 3/4ワイヤー | 表面の光: | 300 cd/m2 (ニット) |
| ディム・スクリーン: | 54.48 (H) x84.71 (V) x3.40 (T) (mm) | アクティブ エリア: | 48.96 ((H) x73.44 ((V) (ミリ) |
| タッチスクリーン: | 容量感触パネルで | ドライバーIC: | ILI9488 |
| CTPドライバー: | FT6336U | 接続: | プラグ |
| 作業温度: | -20°Cから+70°C | 貯蔵温度: | -30°Cから+80°C |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 容量感触のTFT液晶ディスプレイ,320x480 HVGA TFT LCD ディスプレイ |
||
製品紹介:低コストのTN型3.5インチTFT液晶ディスプレイ
概要:低コストのTNタイプ3.5インチ TFT液晶ディスプレイを紹介します 革新的なソリューションで 幅広い用途に最適で 価格が手頃な価格と先進技術を組み合わせていますこのディスプレイは,信頼性の高いMCUと使いやすいSPIインターフェースと応答容量タッチスクリーンを備えています開発者や製造者にとって理想的な選択肢です
主要な特徴:
コンパクトサイズ: 3.5 インチのサイズで,空間が限られたプロジェクトに最適で,十分なビジュアル・リアルを提供します.
高解像度: 高解像度のディスプレイ機能のおかげで,アプリケーションに生命を吹き込む鮮明な画像と鮮やかな色を楽しめます.
カパシティブタッチスクリーン:内蔵されたカパシティブタッチ技術は直感的なユーザー体験を提供し,シームレスなナビゲーションとインタラクションを可能にします.
MCU互換性: このディスプレイは,様々なMCUと調和して動作するように設計されており,多機能で,既存のシステムに簡単に統合できます.
SPIインターフェース:SPI通信プロトコルは,インタラクティブなアプリケーションの迅速な応答時間を可能にし,高速なデータ転送を保証し,システムのパフォーマンスを向上させます.
費用対効果の良いソリューション:低コストのオプションとして,このディスプレイは品質や性能を損なうことなく予算の制約を満たします.
利点:
簡単な統合: 明確なピノートとドキュメントにより このディスプレイをプロジェクトに組み込むことは簡単で 時間と労力を節約できます
幅広い用途:IoTデバイス,ハンドヘルドガジェット,オートメーションシステム,教育ツールを含むさまざまなアプリケーションに適しています.
耐久性: 日常使用に耐えるように設計され,さまざまな環境で長寿と信頼性を保証します.
応用:
消費電子機器:スマートホームデバイス,健康モニター,携帯ゲーム機などの小さなガジェットに最適です
産業制御システム:HMI (Human-Machine Interface) アプリケーションに最適で,ユーザーエンゲージメントと運用効率を向上させる.
教育プロジェクト: 学習とプロトタイプ作成をインタラクティブで楽しいものにする学生や趣味家のための素晴らしいツールです
結論は低コストのTNタイプ3.5インチTFT液晶ディスプレイは,予算に適した高性能ディスプレイソリューションを探している開発者にとってゲームチェンジャーです.新しい製品を作ろうか,既存の製品を改良しようかこの卓越したディスプレイでプロジェクトを向上させてください!
特徴
| 製品: | 3.5インチ TFT LCD ディスプレイ |
| 決議: | 320x480 HVGA |
| インターフェース: | MCU 8/16BIT,SPI 3/4ワイヤー |
| ピン番号: | 40ピン |
| 見る方向: | 12時 |
| 表面照明: | 300 Cd/m2 (ニット) |
| 概要 ディム: | 54.48 (H) x84.71 (V) x3.40 (T) (mm) |
| アクティブ エリア: | 48.96 ((H) x73.44 ((V) (ミリ) |
| タッチスクリーン: | 容量感触パネルで |
| CTPドライバー: | FT6336U |
| ドライバーIC: | ILI9488 |
| 接続: | プラグ |
| 動作温度: | -20°C から +70°C |
| 保存温度: | -30°C から +80°C |
| 証明書: | ISO9001:2015 / ISO1400:2015 |
| 準拠性 | REACHとRoHSに準拠している |
メカニカル次元
オプティカル仕様
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
| 白色照明度 (中央) | Lv |
Θ=0普通 観る角度 IBL= 120mA |
- そうだ | 300 | - そうだ | cd/m2 | |
| 応答時間 | トル+Tf | - そうだ | 20 | 40 | ms | ||
| コントラスト比 | CR | - そうだ | 500 | - そうだ | - そうだ | ||
|
色 染色性 (CIE1931) |
白い | Wx | 0.292 | 0.307 | 0.322 | ||
| ワイ | 0.312 | 0.327 | 0.342 | ||||
|
視角 |
ホール |
ΘL |
CR≥10 |
- そうだ | 70 | - そうだ | |
| ΘR | - そうだ | 70 | - そうだ | ||||
|
ヴァー |
■■■ | - そうだ | 60 | - そうだ | |||
| ΘD | - そうだ | 60 | - そうだ | ||||
| 照明の均一性 | 平均 | Θ=0 | 80 | 90 | - そうだ | % | |
| 色域 | NTSC | Θ=0 | 57 | 60 | - そうだ | % | |
| オプティマビュー方向 | 12時半 | ||||||
測定条件
> 測定環境:暗室
> LED電流IL: 120mA
>環境温度: 25±2°C
>15分 温める時間
電気特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット |
| アナログ電源電圧 | VDD | 2.4 | 2.8 | 3.3 | V |
| デジタル電源電圧 | VDDI | 1.65 | 1.8 | 3.3 | |
| 入力信号 電圧 | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
バックライトユニットの特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| LED電流 | IL | - | 90 | 120 | mA |
| LED電圧 | VL | - | 2.8 | 3.2 | V |
| LEDの使用寿命 | HR | 30000 | 40000 | - | 時数 |
LCMインターフェース ピンの定義
|
ピン 違う 違う |
シンボル | 機能 |
| 1 | XL | 左の線に触れる |
| 2 | YU | 上回路に触れる |
| 3 | XR | 右端に触れる |
| 4 | YD | 下の線に触れる |
| 5 | GND | 地面 |
| 6 | IOVCC | 電源 1.8V |
| 7 | VCC | 電源 2.8V |
| 8 | FMARK | フレーム同期信号 |
| 9 | CS | チップ選択入力ピン (アクティブ低) |
| 10 | RS | データ/コマンド選択ピンを並行表示する |
| 11 | WR/SPI_SCL | シリアルクロックとして8080 MCU の平行インターフェース/SCL ピンの書き込みを有効にする |
| 12 | RD | 8080 MCU の平行インターフェースで読み込みを有効にする. |
| 13 | SPI_SDA | シリアルデータ入力/出力双方向ピン |
| 14 | SPI_SDO | シリアルデータ出力 |
| 15 | リセット | 外部リセット入力 |
| 16 | GND | 地面 |
| 17から32 | DB0-DB15 | MCUのパラレルインターフェイスデータバス |
| 33 | LEDA | LED バックライト ((アノード) |
| 34~36 | LEDK | LEDバックライト (カソード) |
| 37 | GND | 地面 |
| 38 | IM0 | インターフェースモードを選択 |
| 39 | IM1 | インターフェースモードを選択 |
| 40 | IM2 | インターフェースモードを選択 |
タッチ FPC ピンの定義
| 1 | CTP_RST | タッチスクリーンリセット |
| 2 | CTP_INT | タッチスクリーン中断信号 |
| 3 | CTP_SDA | タッチスクリーンデータ信号 |
| 4 | CTP_SCL | タッチスクリーンクロック信号 |
| 5 | GND | 地面 |
| 6 | VDD | 電源 |

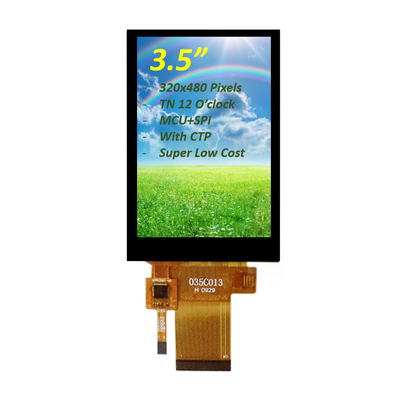

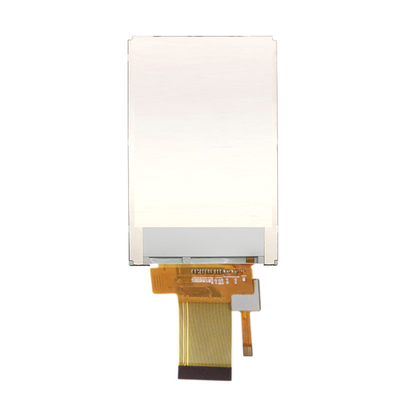

製品画像
工場設備と証明書
よくある質問
Q1.サンプル注文はできますか?
A: はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 異なるアイテム番号の混合したサンプルは受け入れられます.
Q2 リードタイムはどうですか?
A: 棚に並べない製品については,即座に在庫のサンプル. 試料の再製造に1〜1.5週間. 大量生産に4〜6週間. デザイン製品については,カウンター・ドラッグ提案に2〜3日.図面の承認時にサンプルを採取する 2 週間試験運転/大量生産の場合は,サンプル承認時に5〜6週間.
Q3. あなたはサンプルと生産注文のための任意のMOQ制限を持っていますか?
A: 低MOQ. 3-5pcsのサンプルチェックが可能です. 大量生産のMOQは通常1K/ロットです. 我々は,トレイルラン/PPランの注文のためのMPMOQよりも低いQtyをサポートします.
Q4. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:DHL,UPS,FedExまたはTNTで出荷します.到着には5〜7日かかります.航空および海上輸送もオプションです.
Q5. LCD モジュールの注文をどのように進めますか?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客はサンプルを確認し 正式な注文のために預金をします
第四に 生産を調整する
Q6.LCD製品に私のロゴを印刷してもいいですか?
A: はい. 設計段階では,公式に私たちに知らせて下さい. 試料のテストと承認のためにあなたのロゴでサンプルを作成します. 試料の承認後,大量生産は承認されたサンプルに従って行われます.
Q7:製品に対する保証はありますか?
A:はい,私たちは製品に1年間の保証を提供しています.
Q8: 欠陥を処理するには?
A: まず,私たちの製品は厳格な品質管理システムで生産され,欠陥率は0.2%未満になります.
保証期間中,新しいLCDを少量注文で送ります.修理して再発します. また,実際の状況に応じて再電話を含む解決策について議論することができます..
