商品の詳細:
|
| 製品: | 7インチ LVDS TFT LCD ディスプレイ | 決議: | 1024 RGB × 600 |
|---|---|---|---|
| 表面の光: | 300 cd/m2 (ニット) | インターフェース: | LVDS |
| ピン番号: | 40ピン | 見る方向: | IPS,全視角 (85/85/85/85) |
| ディム・スクリーン: | 164.9 (H) x100.0 (V) ×2.8 (T) (mm) | アクティブ エリア: | 154.21 ((H) x85.92 ((V) (ミリ) |
| タッチスクリーン: | CTP オプション | 表面処理: | ハードコーティング ((3H) |
| 表示する色: | 16.7 M | 接続: | 接続する |
| オペレーティングテンパー: | -20°Cから+70°C | 貯蔵温度: | -30°Cから+80°C |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 40ピンLVDS TFT LCDディスプレイ,7インチTFTLCDディスプレイ |
||

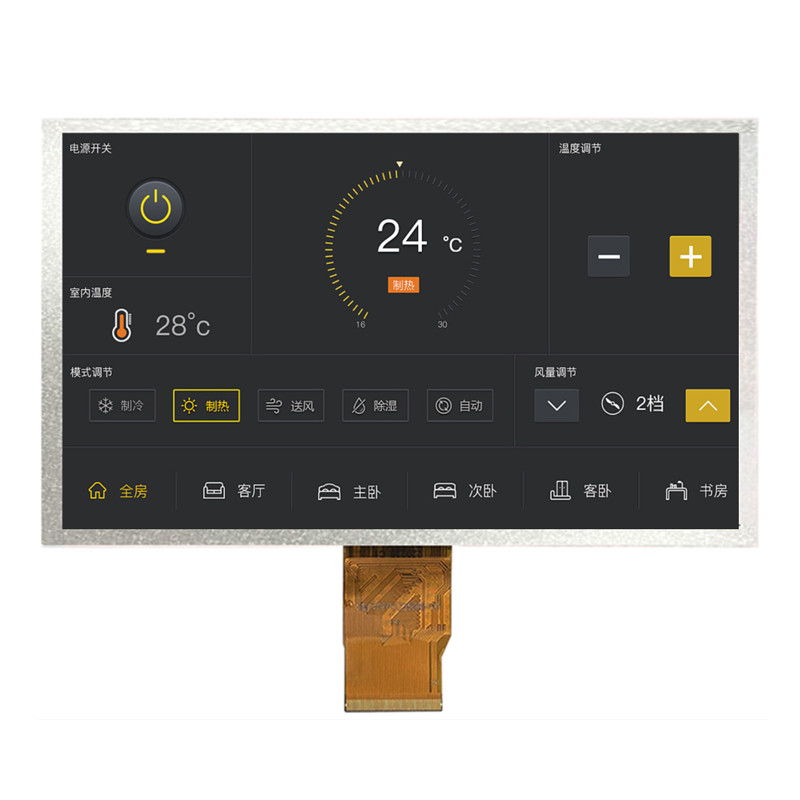

7インチTFT40ピンLVDSLCDディスプレイ 工場供給 1024x600ピクセルスクリーン 製品紹介
SFTO700XC-7052AN TFT LCDディスプレイは,1024x600ピクセルの解像度を持つ7インチIPS型フルビューイングアングルディスプレイである.この工業グレードのTFT LCDディスプレイモジュールはLVDSインターフェースをサポートする.このTFT画面SFTO700XC-7052ANは3で動作する.3V (電源電圧),Vddは3.0Vから3.6Vです.
SFTO700XC-7052ANは,電容性タッチパネル,IICおよびUSBインターフェイスオプションで設計されている.このTFTLCDモジュールSFTO700XC-7052ANは300cd/m2の明るさを持っています.TFTタッチLCD SFTO700XC-7052ANは良好な品質の状態です工業用ディスプレイとして,この製品は,工業および医療用アプリケーション,POSターミナル,HMI,家庭自動化,セキュリティシステムなどに広く使用されています.
特徴
| 製品: | 7インチ LVDS TFT LCD ディスプレイ |
| 決議: | 1024 RGB × 600 |
| インターフェース: | LVDS |
| 見る方向: | IPS,全視角 (85/85/85/85) |
| 表面照明: | 300 Cd/m2 (ニット) |
| ピン番号: | 40ピン |
| 概要 ディム: | 164.9 (H) x100.0 (V) ×2.8 (T) (mm) |
| アクティブ エリア: | 154.21 ((H) x85.92 ((V) (ミリ) |
| 表面処理: | ハードコーティング ((3H) |
| 接続: | プラグイン |
| タッチスクリーン: | CTP オプション |
| 表示色: | 16.7 M |
| 動作温度: | -20°C から +70°C |
| 保存温度: | -30°C から +80°C |
| 証明書: | ISO9001:2015 / ISO1400:2015 |
| 準拠性 | REACHとRoHSに準拠している |
>この7インチのTFTディスプレイは,アクティブスイッチ装置として無形シリコンTFT (薄膜トランジスタ) を使用する色アクティブマトリックスTFTLCDです.

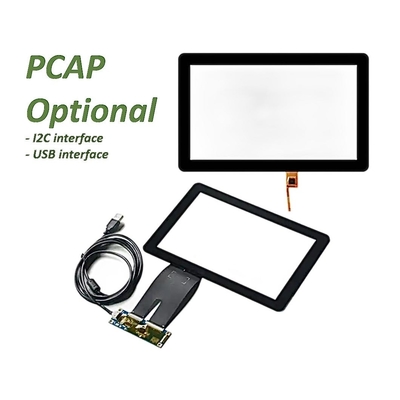

>このPCAP TFT LCD 7インチディスプレイは,顧客の要求に応じてカスタマイズできるカバーガラスを持つ電容性タッチスクリーン設計を備えています.
>この7インチTFT画面の典型的な色域は50% Min.45%.
>この7インチのLCDTFTは典型的には30msと最大35msの応答時間を持っています.
>この7インチ1024x600 TFT LCDディスプレイは,対照比Type:1000 Min:800.
>この7インチLVDS TFTモニターは -20度から +70度までの広い温度範囲で動作できます.
>この7インチ IPS TFT LCDは,グリーンで環境に優しい製品で,RoHS&ハロゲンフリーです.
>この7インチの電容性タッチモニターは 低走電圧と低消費電力を備えています

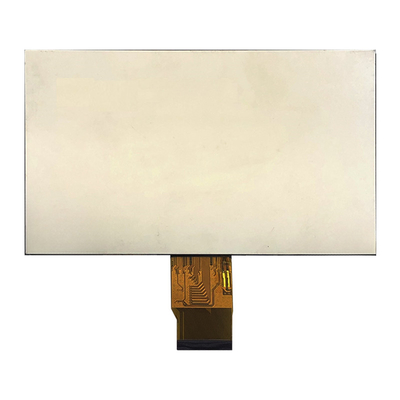

7インチ TFT 40ピン LVDS LCDディスプレイ 工場用品 1024x600 ピクセル 画面 製品図
ピン定義
注記1:
LVDS 入力データが 6 ビットである場合,selb は high に設定されなければならない.
LVDS 入力データが 8 ビットである場合,selb は低値に設定しなければならない.
注記2:
CABC_EN=00で,CABCOFFで
CABC_EN=01の場合,ユーザインターフェースの画像
CABC_EN=10 のとき,まだ画像です.
CABC_EN=11 のとき,移動画像.
CABCをオフにすると,DIMOを接続しないでください,そうでなければバックライトに接続します
注記3:
L/R=0を右から左のスキャンの方向に設定すると
L/R=1が左から右に設定されたとき
U/D=0 とすると,上から下へスキャン方向を設定します.
U/D=1 を下から上へのスキャン方向に設定すると
7インチ TFT 40ピン LVDS LCDディスプレイ 工場供給 1024x600 ピクセル 画面 製品画像
