商品の詳細:
|
| 製品: | 8インチ RGB TFT LCD ディスプレイ | 決議: | 800 RGB × 600 |
|---|---|---|---|
| 見る方向: | TN 12時 | 表面の光: | 250 cd/m2 (ニット) |
| インターフェース: | 24ビットRGB | ピン番号: | 50ピン |
| ディム・スクリーン: | 182.9 (H) ×141.0 (V) × 5.5 (T) (mm) | アクティブ エリア: | 162.0 (H) x 121.5 (V) (mm) |
| タッチスクリーン: | RTPとCTPはオプションです | 表面処理: | ハードコーティング ((3H) |
| 表示する色: | 16.7 M | 接続: | 接続する |
| オペレーティングテンパー: | -20°Cから+70°C | 貯蔵温度: | -30°Cから+80°C |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 8インチTFT LCDの表示,TN 12 時 TFT LCD ディスプレイ |
||
工場用 8インチ TFT LCDディスプレイ 800x600 ピクセル TN RGB 12:00 スクリーン 製品紹介
SFTO800FC-7008AN TFT LCDディスプレイは,8インチのTN型12:00視方向で,解像度は800x600ピクセル.この産業用グレードのTFTLCDディスプレイモジュールは24ビットRGBインターフェースをサポートする.このTFT画面SFTO800FC-7008ANは3で動作する.3V (電源電圧),Vddは3.0Vから3.6Vです.
SFTO800FC-7008ANは,電容性タッチパネル,IICおよびUSBインターフェイスオプションで設計されている.このTFTLCDモジュールは250cd/m2の明るさを持っています.TFTタッチLCD SFTO800FC-7008ANは良好な品質の状態です工業用ディスプレイとして,この製品は,工業および医療用アプリケーション,POSターミナル,HMI,家庭自動化,セキュリティシステムなどに広く使用されています.
特徴
| 製品: | 8インチ RGB TFT LCD ディスプレイ |
| 決議: | 800 RGB × 600 |
| 表面照明: | 250 Cd/m2 (ニット) |
| 見る方向: | TN 12時 |
| インターフェース: | 24 ビット RGB |
| 概要 ディム: | 182.9 (H) ×141.0 (V) × 5.5 (T) (mm) |
| ピン番号: | 50ピン |
| アクティブ エリア: | 162.0 (H) X 121.5 (V) (ミリ) |
| 表面処理: | ハードコーティング ((3H) |
| 接続: | プラグイン |
| タッチスクリーン: | RTPとCTPはオプションです |
| 表示色: | 16.7 M |
| 動作温度: | -20°C から +70°C |
| 保存温度: | -30°C から +80°C |
| 証明書: | ISO9001:2015 / ISO1400:2015 |
| 準拠性 | REACHとRoHSに準拠している |
>この8インチのTFTディスプレイは,アクティブスイッチ装置として無形シリコンTFT (薄膜トランジスタ) を使用する色アクティブマトリックスTFTLCDです.
>このPCAP TFT LCD 8インチディスプレイは,顧客の要求に応じてカスタマイズできるカバーガラスを持つ電容性タッチスクリーン設計を備えています.
>この8インチTFT画面の典型的な色域は 50% Min.45%.
>この8インチのLCDTFTは典型的には30msと最大35msの応答時間を持っています.
>この8インチ800x600 TFT LCDディスプレイは,タイプ:1000分のコントラスト比を持っています:800.
>この8インチRGB TFTモニターは -20度から +70度までの幅広い温度範囲で動作できます.
>このTN TFT 7インチLCDはグリーンで環境にやさしい製品で RoHS&ハロゲンフリーです
>この8インチ容量タッチモニターは 低走電圧と低消費電力を備えています
工場用 8 インチ TFT LCD ディスプレイ 800x600 ピクセル TN RGB 12:00 スクリーン 製品図
ピン定義
ピン1-2 LEDA バックライトアノード
ピン3-4 LEDK バックライト カソード
ピン5 GND グラウンド
PIN6 VCOM 外部VCOM DC入力について
ピン7 DVDD デジタルパワー
PIN8 モード DE/SYNC モードを選択
PIN9 DE データ有効信号
Pin10 VS フレーム同期信号
PIN11 HSライン同期信号
PIN12-19 B7-B0 データバス
PIN20-27 G7-G0 データバス
PIN28-35 R7-R0 データバス
ピン36 GND グラウンド
ピン37 DCLK ドットクロック信号
ピン38 GND グラウンド
ピン39 L/R ソース 右または左のシーケンス制御
ピン40 U/D ゲート上下スキャンの制御
Pin41 VGH TFT の正電源
TFTのPin42 VGL負電源
ピン43 AVDD アナログ電源
PIN44 RESETGlobal リセット信号ピン.リセット状態に入るために低値を有効にします.安定性のためにRCリセット回路に接続することを提案します.通常は高を引っ張ります.
ピン45 NC 接続できない
PIN46 VCOM 外部VCOM DC入力について
PIN47 DITHB ディザー設定.DITH="H" 6ビット解像度;DITH="L" 8ビット解像度 ((デフォルト設定)
ピン48 GND グラウンド
ピン49 NC 接続できない
ピン50 NC 接続できない

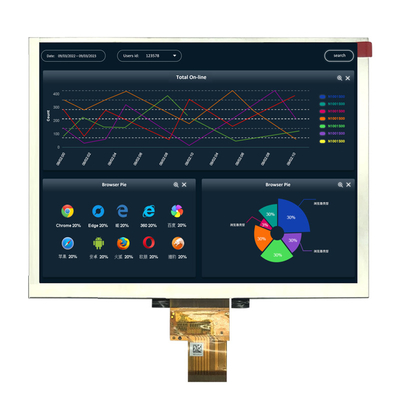

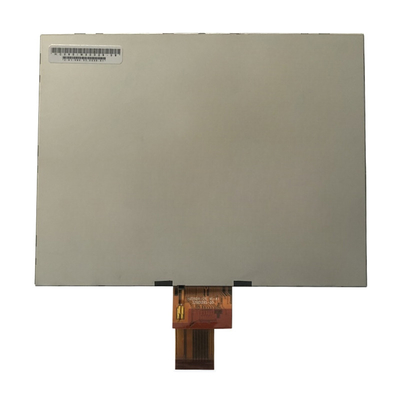

工場用 8 インチ TFT LCD ディスプレイ 800×600 ピクセル TN RGB 12:00 画面 製品画像
工場設備と証明書
TFT液晶ディスプレイモジュールメーカー - 300以上のTFT標準品がオンライン
SAEF Technologyは,中国を拠点とするTFT液晶ディスプレイのグローバルリーディングメーカーである.SAEFは,0.96インチから1インチまでのサイズで小型から中規模のTFTディスプレイモジュールの幅広い製品を提供しています.22インチ丸丸さ1.28インチ1.44 ′′ 1.54 ′′ 1772",2.1"丸,2.2"2.3",2.4",2.6",2.8",3",3.1",3.2",3.4"丸,3.5",3.6"丸,3.7",4"丸,4.3",4.6",5",5.5",5.6",5.7",6.5",7",8",9",10.1",10.2",10.4",11.6",12.1",12.3",13.3",14",15",15.6",17",17.3" 18.4",18.5",19",21.3",21.5",23.8",24",25",27",28" TFT (活性領域の横切りのサイズ) などこのウェブサイトには300以上の TFT 標準モデルがリストされていますさらに,ほぼすべての項目は,顧客の要求を満たすために標準項目から導き出すことが許容されます.
SAEF TFT ディスプレイは,標準的な TFT-LCD モジュール,IPS TFT,高明るさ TFT LCD (日光で読み取れるディスプレイ),コントローラボード付き TFT パネルを含む産業規格で認定されています.バールタイプ TFT広温FTLCD.これらのディスプレイには景観または肖像画モードが含まれます.SAEF TFT LCD ディスプレイは,さまざまな解像度とタッチスクリーンで,レジスティブと投射容量 (PCAPタッチスクリーン) テクノロジーのオプションで利用できます.TFTディスプレイモジュールの多くは,MCU,RGB,TTL,LVDSおよびMIPI DSIを含む1つ以上のインターフェースが利用可能である.SAEF TFT モジュールは,産業制御を含む多くのアプリケーションに最適ですコーヒーマシン 医療機器 POSシステム 自動化 GPSナビゲーター ホワイトグッズ エネルギー制御 通信 医療機器など
