商品の詳細:
|
| 製品: | 7.6インチスクエアLCDディスプレイ | 決議: | 800*800点 |
|---|---|---|---|
| インターフェース: | MIPI | 表面の光: | 1000 cd/m2 ((ニット) |
| 見る方向: | IPS,全視角 (85/85/85/85) | タッチスクリーン: | カスタマイズできる |
| LCDのコントローラー: | ILI9881C | 保護ガラス次元: | カスタマイズできる |
| 動作温度: | -20°C ～ +70°C | 貯蔵温度: | -25°C ～ +75°C |
| 亮度: | 1000匹のnit | 接続: | ZIF FPC |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 7.6インチ TFT LCD ディスプレイ,太陽光で読み取り可能な TFT LCD ディスプレイ,スクエアタイプtft LCDモジュール |
||
日光可読 7.6 インチ TFT LCD 1000Nits 800x800 ピクセル IPS スクリーン製品紹介
商品の速報
√ LCDディスプレイ
サイズ:7.6インチ
解像度: 800×800点
視野: IPS
インターフェース: MIPI
ドライバーIC: ILI9881C
制御委員会: ない
照明度 (cd/m2): 1000
フレーム・トゥー・ホール: ない
触覚画面: 投影容量触覚パネル (PCAP) はオプションです
検知点: 5本の指
操作温度: -20~+70°C (広域温度)
記述
セーフ・テクノロジー・SFTO760GX-7109A-NTFT LCD モジュール,斜面の大きさは7.6インチ×800ピクセル,解像度は800x800ピクセル.この7.6インチのLCDディスプレイモジュールは,ILI9881C集成回路を搭載している.制御器とドライバーICの機能を含むこの7.6インチLCDモニターの電源電圧 (Vdd) は2.5Vから3.6V (典型値3.3V) に及びます.6インチモジュールはIPSタイプです全視角 (85/85/85/85 最大) で
についてSFTO760GX-7109A-N この7.6インチ IPS TFT LCDは, -20 °Cから+70 °Cの温度で動作し,保存温度は -25 °Cから+75 °Cの間である.室内または室外で使用するこの7.6インチ IPS TFT LCDディスプレイは,さまざまなディスプレイ要件を満たすことができます. これは,産業機器,スキャナー,家庭自動化,アクセス制御システム監視機器,分析機,セキュリティシステム,庭園灌輸システム,そして幅広い用途
製品情報
| 製品: | 7.6インチスクエアLCDディスプレイ |
| 決議: | 800*800点 |
| 表面照明: | 1000 Cd/m2 (ニット) |
| インターフェース: | MIPI |
| タッチスクリーン: | カスタマイズ可能 |
| 蓋のガラスの寸法: | カスタマイズ可能 |
| 見る方向: | IPS,全視角 (85/85/85/85) |
| LCDコントローラ: | ILI9881C |
| 動作温度: | -20°C から +70°C |
| 保存温度: | -25°C から +75°C |
| 照明: | 1000 ニット |
| LEDの寿命: | 401000 時間 |
| 接続: | ZIF FPC |
| 準拠性 | REACHとRoHSに準拠している |

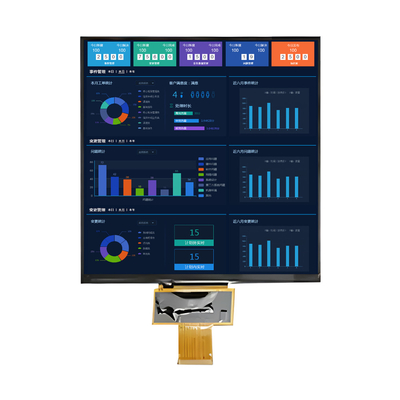

日光可読 7.6 インチ TFT LCD 1000 Nits 800x800 ピクセル IPS スクリーン製品図
ピン定義
| ピン 違う 違う | シンボル | 記述 |
| 1 | LEDA | LEDバックライトアノード |
| 2 | LEDK | LEDバックライトカソード |
| 3 | LEDK | LEDバックライトカソード |
| 4 | VCl | アナログ電源の電源 |
| 5 | IOVCC | 論理電源とI/O回路の電源 |
| 6 | リセット | リセット信号が弱くなって |
| 7 | TE | 破裂効果出力 |
| 8 | PWM | LCDドライバー制御用のPWM周波数出力 |
| 9 | GND | パワーグラウンド |
| 10 | MIPI_DP0 | MIPI-DSI データ・レーン 0 ポジティブ・インポート・ピン |
| 11 | MIPI_DNO | MIPI-DSIデータレーン 0 負の入力ピン |
| 12 | GND | パワーグラウンド |
| 13 | MIPI_DP1 | MIPI-DSI データ・レーン 1 ポジティブ・インプット・ピン |
| 14 | MIPI_DN1 | MIPI-DSI データ・レーン 1 ネガティブな入力ピン |
| 15 | GND | パワーグラウンド |
| 16 | MIPI_CLKP | MIPl-DSI データ・レーンは 2つの入力・ピンで |
| 17 | MIPI_CLKN | MIPI-DSI データレーン負の入力ピン |
| 18 | GND | パワーグラウンド |
| 19 | MIPI_DP2 | MIPI-DSI データレーン 2 ポジティブ入力ピン |
| 20 | MIPI_DN2 | MIPI-DSIデータレーン2 負の入力ピン |
| 21 | GND | パワー・グランク |
| 22 | MIPI_DP3 | MIPI-DSI データレーン 3 ポジティブ入力ピン |
| 23 | MIPI_DN3 | MIPI-DSI データレーン3 負の入力ピン |
| 24 | GND | パワーグラウンド |
| 25 | TP_INT | CTP (NC) の INT ピン |
| 26 | TP SDA | CTPのSDAピン (NC) |
| 27 | TP_SCL | CTPのSCLピン (NC) |
| 28 | TP_RESET | TP (NC) のリセットピン |
| 29 | TP_VCl | CTP (NC) の VCl ピン |
| 30 | TP_IOVCC | IOVCCpin CTP (NC) について |
最大絶対格付け
| パラメータ | シンボル | ミニ | マックス | ユニット | 注記 |
| 電源の電圧 | VCI~GND | -0だった3 | +6だ5 | V | |
| 電源電圧 2 | IOVCC~GND | -0だった3 | +3だ3 | V | |
| ロジック入力電圧範囲 | ViN | -0だった3 | IOVCC+03 | V | |
| ロジック出力電圧範囲 | ボー | -0だった3 | IOVCC+03 | V | |
| 動作温度 | トップ | -20歳 | +70 | °C | |
| 保存温度 | Tstg | -25歳 | +75 | °C |
DC 特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| アナログ回路の電源電圧 | VCl | 2.5 | 3.3 | 3.6 | V |
| 論理回路の電源電圧 | IOVCC | 1.65 | 1.8 | 3.3 | V |
| 入力電圧"H'leve" | VH | 0.7*IOVCC | IOVCC | V | |
| 入力電圧 "L'leve" | VL | GND | 0.3*IOVCC | V | |
| 出力電圧"H"レベル | ほら | 0.8*IOVCCl | IOVCC | V | |
| 出力電圧 "L'leve" | フルランス | GND | 0.2*IOVCC | V |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 条件 |
| 前向きの電圧 | Vf | 13.5 | 15.0 | 17 | V | If=225
mA |
| ICM 照明度 | LV | 1000 | ほら | cd/m | ||
| LED の数 | 5X5 | パーツ | ||||
| 接続モード | S/P | 5シリアル/5並行 | ||||

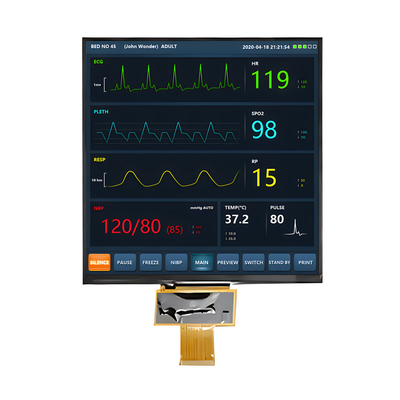

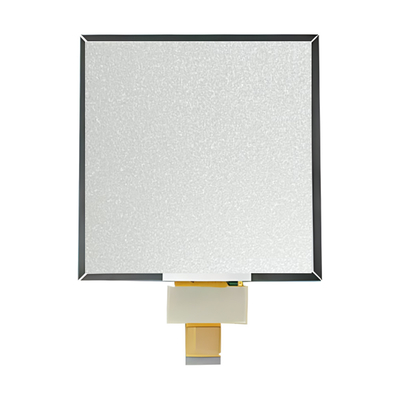

日光可読 7.6 インチ TFT LCD 1000 Nits 800x800 ピクセル IPS スクリーン製品画像
投影容量感触画面 (PCAP)
プロジェクテッド・キャパシティブ・タッチ (PCAP) 技術は迅速かつ迅速に対応し,プロレベルの信頼性を提供します.厳格な産業用タッチスクリーンを設計しています.PCAPタッチスクリーンを液晶ディスプレイ (LCD) と組み合わせて 供給チェーンと組み立てを効率化する 統合された組み込みソリューションも作れます
蓋のガラス:
1形: サイズ,形,縁処理,穴,切断など
2色:シルク印刷,ロゴ
3グラス材料:ゴリラグラス,テンパーグラス,PMMA
4処理:ミラー,AG,AR,AF
センサー:
1センサー素材: ガラス,フィルム,フィルム+フィルム
2FPC: 形状設計はオプション
3IC: EETI,ILITEK,SIS,Cypress,Focaltech,Goodixなど
4インターフェース:I2C,USB,RS232
連絡 ください
プロジェクトについて聞きたいです. 質問があれば, sales2@saef.com.cn に連絡してください.
