商品の詳細:
|
| 製品: | 4.3インチ TFT ディスプレイ | 決議: | 480x272 |
|---|---|---|---|
| 見る方向: | IPS,あらゆる角度から見る | ドライバーIC: | ST7283 |
| タッチスクリーン: | 番号 (RTPとCTPはオプション) | ピン番号: | 40のピン |
| 接続: | ZIF FPC 46mm | 表面の光: | 500 cd/m2 (ニット) |
| 稼働電圧: | 3.3V | インターフェース: | RGB |
| オペレーティングテンパー: | 20°Cから+70°C | 貯蔵温度: | -30°Cから+80°C |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 480*272 ピクセル TFT LCD ディスプレイ,4.3インチTFT LCDの表示 |
||

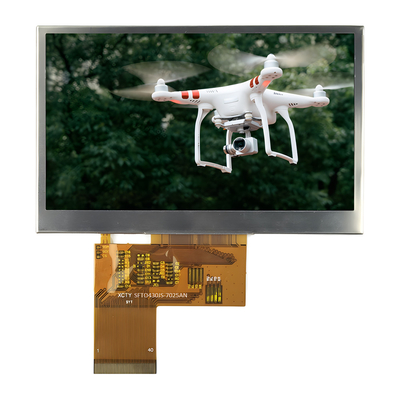

4.3インチ IPS 480*272 ピクセル TFT LCD ディスプレイ,RGB 4.3インチ TFT スクリーンP紹介 紹介
商品の速報
¥4.3インチ TFT LCD モジュール,4.3インチ TFT モジュール
解像度: 480×272点
視野: IPS,すべての視角
インターフェース:RGB
操作温度: -20°Cから+70°C
ドライバーIC:ST7283
制御委員会: ない
照明度 (cd/m2): 500
穴を貫く枠: ない
触覚パネル:抵抗性触覚画面
記述
このRGB 4.3インチディスプレイは十分な明るさを持ち,室内または室外で使用するために300nits,500nits,1000nits,1500nitsの明るさを提供することができます.IPS技術と1600万色のおかげでどんな角度から見ても 素敵です
このタッチスクリーンディスプレイは抵抗性タッチセンサーを使用し,屋外での使用に最適です.雨滴はタッチとして記録されず,ユーザーは手袋を着用できます.
この4.3インチのタッチレスモニターは 抵抗性・容量性タッチディスプレイと同じピンの出力を共有しています
製品情報
| 製品: | 4.3インチ TFT ディスプレイ |
| 決議: | 480×272 |
| 表面照明: | 500 Cd/m2 (ニット) |
| 見る方向: | IPS,あらゆる角度から見る |
| インターフェース: | RGB |
| ドライバーIC: | ST7283 |
| ピン番号: | 40ピン |
| タッチスクリーン: | 番号 (RTPとCTPはオプション) |
| 接続: | ZIF FPC 46mm |
| 動作電圧: | 3.3V |
| 動作温度: | 20°C から +70°C |
| 保存温度: | -30°C から +80°C |
| LEDの寿命: | 401000 時間 |
| 準拠性 | REACHとRoHSに準拠している |
4.3インチ IPS 480*272 ピクセル TFT LCD ディスプレイ,RGB 4.3インチ TFT スクリーンPロードクト図面
ピン定義
| 違う 違う | ピン名 | I/O | 記述 |
| 1 | LED-K | 私は | LED カソード |
| 2 | LED-A | 私は | LEDアノード |
| 3 | VSS | 私は | パワーグラウンド |
| 4 | VDD | 私は | 電力源 |
| 5〜12 | R00-R07 | 私は | REDデータ信号 (LSB) |
| 13から20 | G00-G07 | 私は | GREEN データ信号 (LSB) |
| 21〜28 | R00-R07 | 私は | BLUE データ信号 (LSB) |
| 29 | VSS | 私は | パワーグラウンド |
| 30 | DLCK | 私は | 各日付をサンプリングするクロック信号 |
| 31 | DISP | 私は | ON/OFF信号を表示する |
| 32 | HSYNC | 私は | 水平の同期信号 |
| 33 | VSYNC | 私は | 垂直同期信号 |
| 34 | DE | 私は | 入力データ制御を有効にする |
| 35 | NC | - | セットオープン |
| 36 | GND | 私は | パワーグラウンド |
| 37 | XR | 私は | タッチパネルPIN |
| 38 | YD | 私は | タッチパネルPIN |
| 39 | XL | 私は | タッチパネルPIN |
| 40 | YU | 私は | タッチパネルPIN |
最大絶対限度
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 3.0-3 わかった6 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 3.0 | 3.3 | 3.6 | V | - |
| 供給電流 | IDD | - | TBD | - | mA | VDD=3.3V,Ta=25°C |
| 入力電圧 | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| 入力流出電流 | IIL について | - | TBD | - | mA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
注記 |
| 供給電圧 | Vf | 20.3 | 22.4 | 24 | V | If=20mA | - |
| 供給電流 | もし | - | 20 | - | mA | - | - |
| 逆電圧 | ロープ | - | - | 5 | V | - | |
| 電力消耗 | Pd | - | 448 | - | mW | - | |
| LCM の 照明 濃度 |
- |
- | 500 | - | Cd/m2 | If=20mA | - |
| LCMの均一性 | - | 70 | 75 | - | % | If=20mA | - |
| バックライトの色 | ホワイト | ||||||
